Manuel de l'utilisateur Cybex
8
D. Faites pivoter la came et détachez la courroie de pile de
poids de la came (en desserrant les deux vis de calage situées
sur la pince de courroie à l’aide d’une clé Allen de 7/32 po).
Reportez-vous à la figure 1.
E. Repérez le câble raccordé à la came. Reportez-vous à la figure 2.
F. Enlevez le boulon, la rondelle et l’écrou hexagonal qui fixent la poulie au support de poulie.
G. Enlevez la poulie du support de poulie.
H. Retirez l’une des deux vis de blocage à tête ronde fixant l’arbre du pivot. Reportez-vous
à la figure 3.
I. Retirez avec précaution l’arbre de pivot et l’arbre de la poulie. Reportez-vous à la figure 3.
REMARQUE : Faites preuve d’une extrême prudence lorsque vous
retirez l’arbre de façon
à ne pas abîmer les filets.
J. En vous faisant aider, retirez avec précaution les cinq vis de
blocage à tête ronde fixant les deux moitiés du châssis. Reportez-
vous à la figure 4.
K. Acheminez chaque moitié à leur place en les faisant passer avec
précaution par l’embrasure de la porte.
L. En vous faisant aider, assemblez les deux moitiés avec précaution
à l’aide des cinq vis de blocage à tête ronde retirées à l’étape 4J.
Reportez-vous à la figure 4.
M. Fixez prudemment l’arbre de poulie en utilisant l’arbre de pivot
et les vis de blocage à tête ronde retirées aux étapes 4H et 4I.
Reportez-vous à la figure 3.
N. Rattachez le support de la poulie (retiré aux étapes 4F et 4G).
O. Vérifiez si les deux courroies sont acheminées correctement
(l’une va de la came au support de poulie et l’autre est
raccordée aux bras).
P. Attachez la courroie (retirée à l’étape 4D) de pile de poids à la
pince de courroie de la came. Reportez-vous à la figure 1.
Q. Poursuivez avec l’étape 5C.
5. Enlevez les pieds d’expédition, puis les capots arrière
A. Enlevez avec précaution chaque support d’expédition en
forme de cône (standard) au moyen de la clé à douille ou
de la clé de 3/4 po.
B. Coupez l’attache d’expédition fixant le poids supérieur.
C. Placez avec précaution les pieds en caoutchouc (fournis
avec l’appareil) sur chaque pied du châssis.
D. Soulevez le poids supérieur et tournez le bouton de réglage
des poids incrémentiels pour sélectionner tous les poids de
15 lb (trois poids incrémentiels de chaque côté).
E. Enlevez les trois vis Phillips qui fixent le capot supérieur
(arrière) et retirez le capot avec précaution. Reportez-vous
à la figure 5.

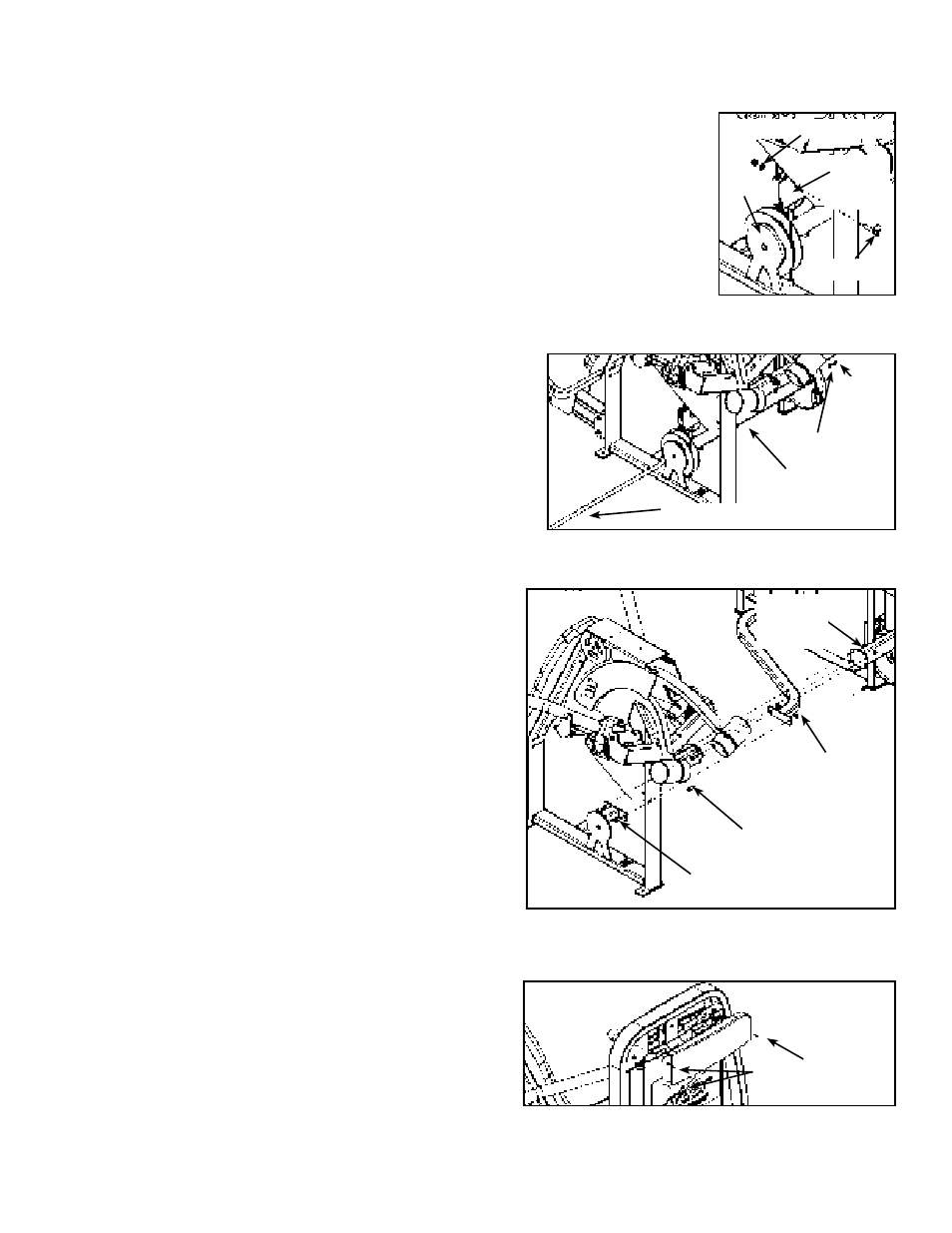

Figure 2
Écrou hexagonal/rondelle
Boulon
Support
de
poulie
Came
Figure 3
Arbre de pivot
Rondelle
Arbre de
poulie
Figure 4
Vis de blocage à
tête ronde (2)
Contre-
écrous en
nylon (2)
Vis de blocage à
tête ronde (3)
Contre-
écrous en
nylon (3)
Figure 5
Vis
Phillips (3)
Vis de
blocage
à tête
ronde
