8
Guide du propriétaire du Cybex

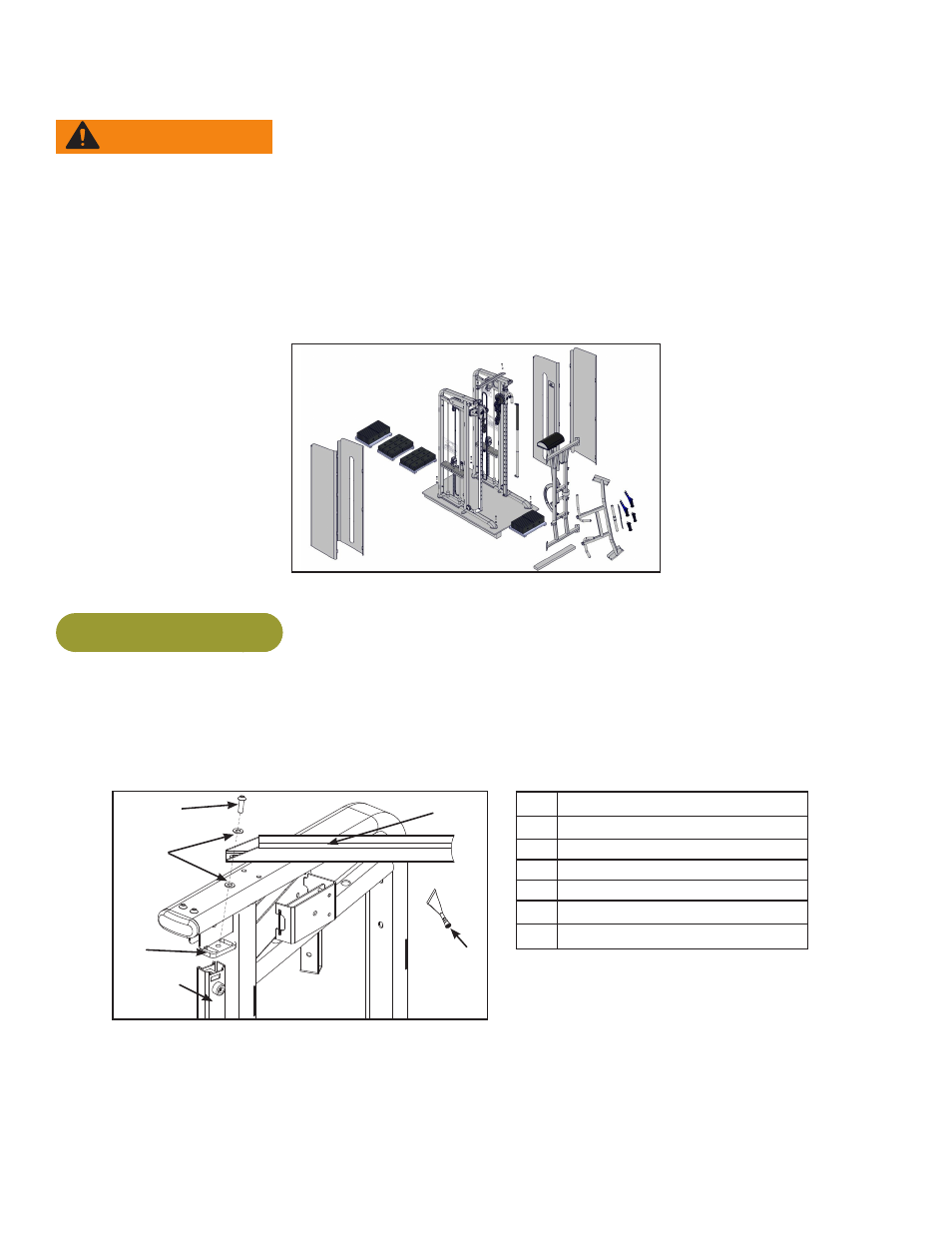

Déplacement vers la destination désirée
AVERTISSEMENT : Retrait de la palette :
Des blessures graves ou la mort peuvent survenir si le Bravo Pro n'est pas
correctement retiré de la palette. Cette procédure nécessite au moins trois
personnes.
1. Conservez tous les emballages d'expédition à proximité de la zone d'installation.
2. Enlevez la mousse et les emballages plastiques préservant le tube transversal et de soutien.
3. Enlevez les panneaux avant et arrière en les tirant vers le haut.
4. Retirez les tire-fonds sur le cadre et le poids paquets à la palette à l'aide d'une clé de 9/16 po.
Montage du cadre
Retrait des tubes de support d'expédition
1. Enlevez la vis à tête de fixation pour vis cylindrique (BHSCS) et les rondelles du tube de
support d'expédition à l'aide d'une clé Allen de 7/32 po. Enlevez le tube de support d'expédition
et les rondelles.
1
3
2
4
5
6
Description
1 Tube de support d'expédition
2 BHSCS .357-16 X 1.25
3 Rondelle
4 Loctite N° 242
5 Poste d'encliquetage
6 Plaque de montage
2. Appliquez deux gouttes de Loctite sur les BHSCS et le trou fileté du poste d'encliquetage.
3. Fixez le poste d'encliquetage à la plaque de montage à l'aide du BHSCS.
4. Répétez la procédure pour le côté opposé.
