Manuel d'utilisation de la Cybex
13
Si Alors
18021 ne peut
pas passer dans
l'embrasure de
la porte

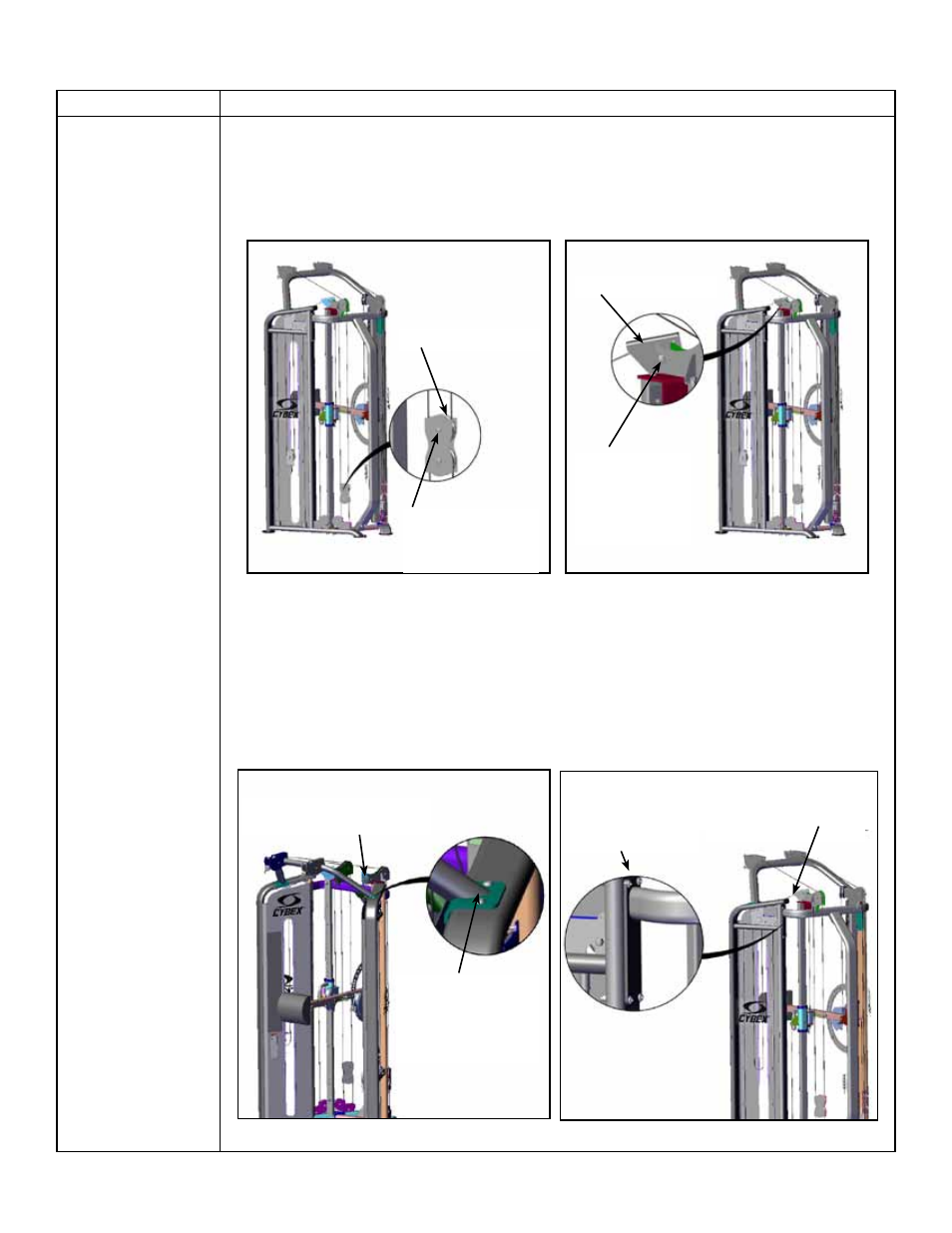

Retirer la poulie à câble
1. Retirer les vis à tête ronde et à six pans creux et l'écrou pour retirer la
poulie à câble à l'aide d'une clé Allen de 0,55 cm (7/32 po.) et d'une clé
de 1,42 cm (9/16 po.).
Poulie à câble
Vis à tête
ronde et à six
pans creux
Poulie à câble
Vis à tête
ronde et à
six pans
creux
2. Retirer les poulies à câble et le câble.
Châssis séparé
1. Retirer les vis à tête ronde et à six pans creux et les écrous qui fixent un
côté de la barre supérieure avant et la traverse tubulaire arrière à l'aide
d'une clé Allen de 0,55 cm (7/32 po.) et d'une clé de 1,42 cm (9/16 po.).
Vis à tête
ronde et à six
pans creux
Qté 4
Traverse tubulaire
arrière supérieure
Vis à tête ronde
et à six pans
creux Qté 4
Traverse tubulaire
arrière supérieure
