Guide du propriétaire Cybex
11

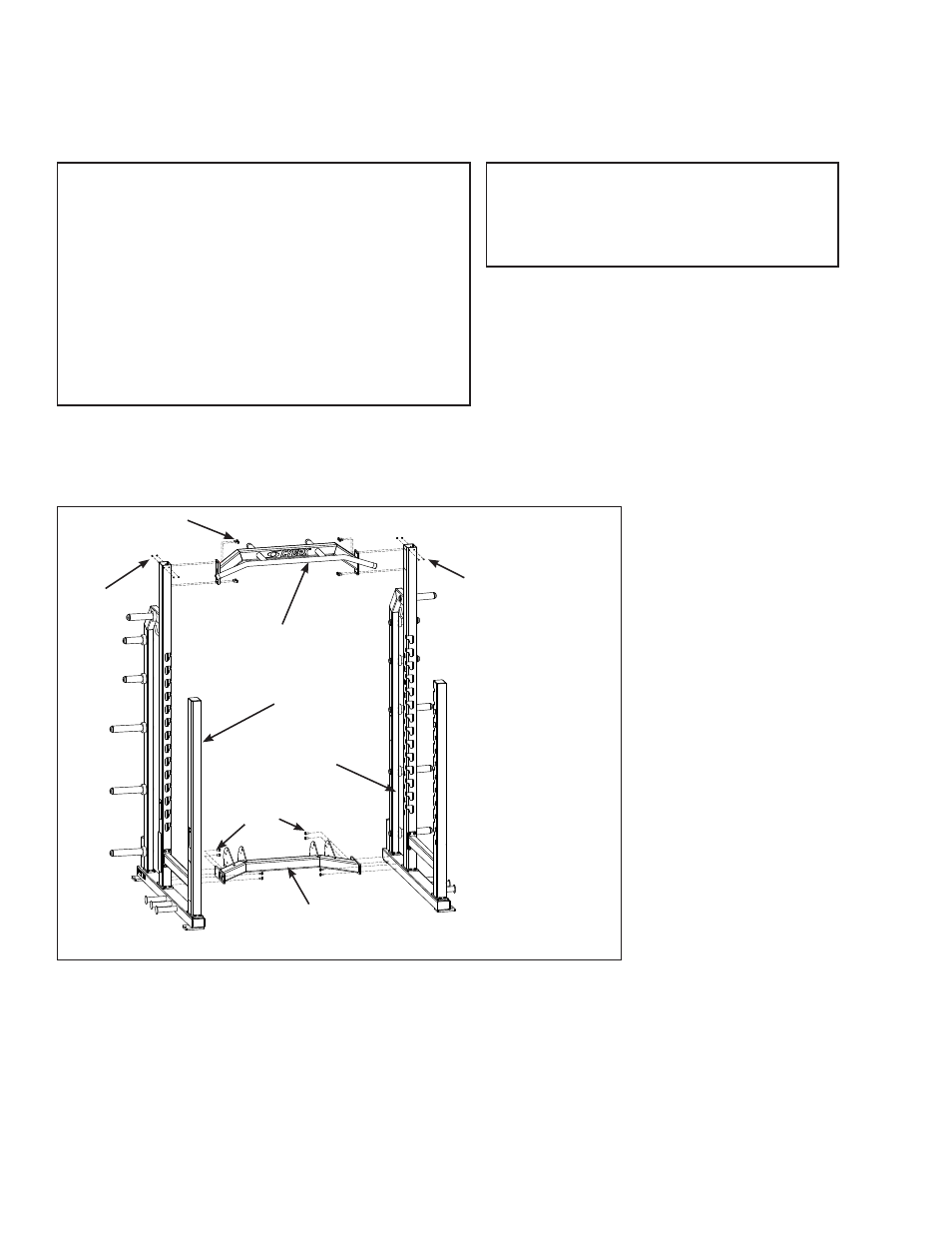

Assembled Rack
1. Montez le cadre à l’endroit où il sera utilisé.
A. Tige pivot (2), 19000-346
B. Vis à tête cylindrique striée à bride
HX HD 0,375-16 X 0,75 (28), JC701115
C. Insert noir (8), PP080221
D. Butée de barre réglable, (2), 19020-100
E. Contre-écrou nylon 0,375-16 (8), HN704901
F. Plaque de montage (2), 19000-345
G. Vis de plaque de montage (4), JC620415
H. Pare-choc (2), 11000-384
I. Prise de barre, côté droit (1), 19220-100
J. Prise de barre, côté gauche (1), 19220-101
Serrez à fond toutes les vis à un
couple de 450 - 500 pouces-livres
(50,8 - 56,5 Nm).
2. Fixez la partie supérieure sur les deux côtés.
3. Fixez la traverse inférieure sur les deux côtés.
C
(4x)
User Position
Right Side
User Position
Left Side
Bottom Cross
Upper Handle Bar
B
(8x)
C
(4x)
B
(8x)
4. À l’aide d’un escabeau, fixez avec précaution la traverse supérieure sur les deux côtés.
5. À l’aide d’un escabeau, fixez avec précaution la barre supérieure sur les deux côtés.
