MPA Guide d’installation et d’utilisation v1.2
13

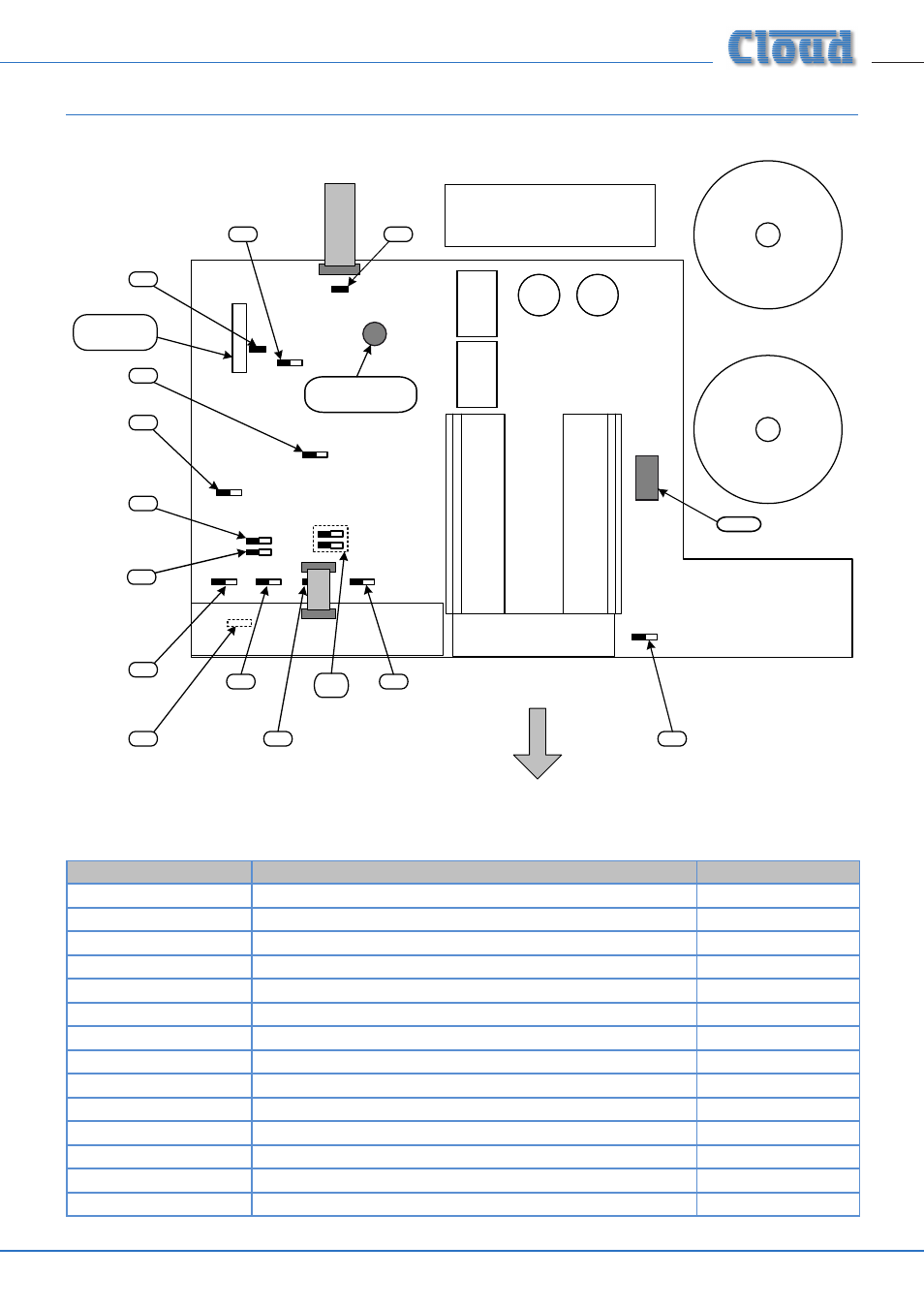

Emplacement des cavaliers internes, etc.
FAN
J1
J5A &
J5B
J6
J8
J10
(below ribbon cable)
J14
BOSE EQ
CARD SOCKET
REAR OF AMPLIFIER
MPA SERIES: MAIN PCB.
TOP VIEW. ONLY PRIMARY
COMPONENTS SHOWN.
J2
J3
J4
J11
J12
(under sub-board)
J13
J9
J7
NOT TO SCALE
CON8
CHIME
VOLUME CONTROL
fig.7: Internal jumpers
Réglage par défaut des cavaliers
Cavalier
Fonction
Réglage par défaut
J1
Déclenchement du carillon par l’accès Micro 1
OFF
J2
Filtre passe-haut de fréquence 65 Hz
ON
J3
Contournement du connecteur de la carte EQ
ON
J4
Désactivation de commutateur de sélection de source en face avant
SW
J5 (A & B)
Priorité de l’entrée ligne 6
OFF
J6
Priorité de micro sur la musique (fonction VOX)
ON
J7
Temps de relâchement de la priorité Ligne 6 : 3, 6 ou 12 secondes
3S
J8
Priorité du micro 1 sur les micros 2, 3 et 4
OFF
J9
Alimentation fantôme Micro 1
OFF
J10
Alimentation fantôme Micro 2
OFF
J11
Alimentation fantôme Micro 3
OFF
J12
Alimentation fantôme Micro 4
OFF
J13
Contournement entrée d’accès du Micro 1
ON
J14
Coupure de la musique NO ou NC
NO
