BRONKHORST HIGH-TECH B.V.
page 6 9.21.009
1.3 Alimentation électrique
Chaque module E-5700 possède une alimentation électrique.
La configuration maximale d’un E5700 permet d’alimenter et de contrôler jusqu’à 6 instruments.
L’entrée de l’alimentation incorpore un interrupteur et un fusible. Pour une protection supplémentaire,
chaque alimentation électrique possède son fusible interne.
1.4 Signaux d’entrée/sortie

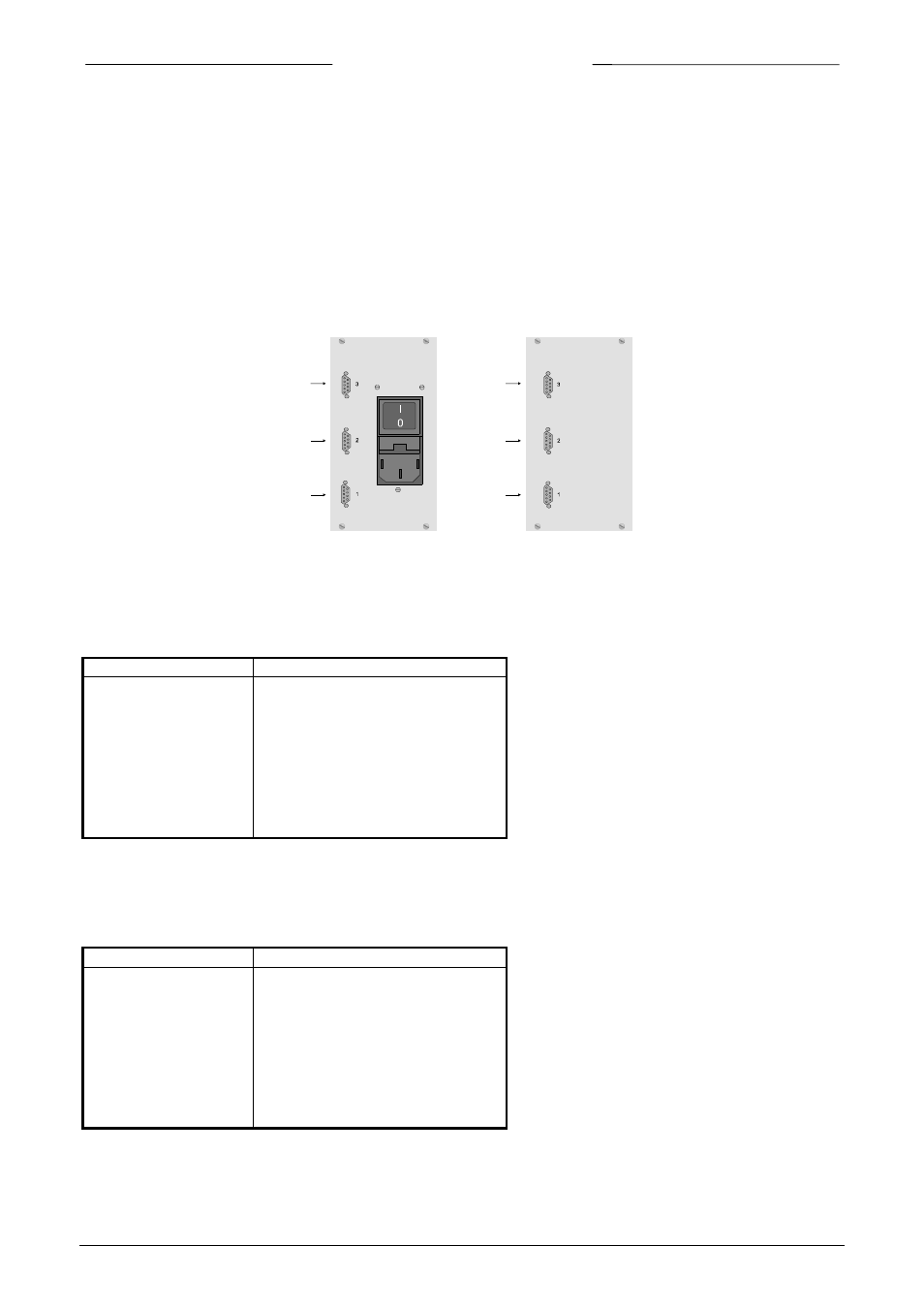

1.4.1 Connecteurs de la face arrière
I/O I/O
ch. 2 ch. 2
ch. 1 ch. 1
1.4.2 Connexions pour les appareils de mesure et de régulation
Les connecteurs (1 et 2) pour raccorder les instruments sont des fiches femelles sub-D 9 broches. La
désignation des broches est au standard des instruments analogiques de Bronkhorst HIGH-TECH B.V.
Numéro de broches
Description
1
2
3
4
5
6
7
8
9 non connecté
signal de mesure 0-5(10)Vdc
signal de consigne 0-5(10)Vdc
0 V vanne
+ vanne
Alimentation -15 Vdc
Alimentation +15 Vdc
0 V/commun
masse (terre)
1.4.3 Connexions pour un pilotage externe (automate)
La prise femelle sub-D 9 broches (repère 3) pour les signaux d’entrée/sortie a la configuration suivante:
Numéro de broche
Description
1
2
3
4
5
6
7
8
9 recopie mesure voie 1
recopie mesure voie 2
non connecté
entrée consigne externe voie 1
entrée consigne externe voie 2
non connecté
non connecté
0 V (commun)
masse (terre)
