Outils requis pour l’assemblage :
* 2 clés de 13 mm (1/2 po)
* Une pince à joint coulissant
* Un niveau
* Un ruban à mesurer
IMPORTANT!
Cet accessoire se fixe sur votre balai ramasseur STS-422 LX
ou LPSTS-42JD de 106 cm (42 po). Assurez-vous que
l’assemblage de la manille d’attelage de votre balai ramasseur
est assemblé comme évoqué dans son manuel du propriétaire
(page 7, fig. 4 et 5).
IMPORTANT: pour assurer un bon réglage de l’ensemble
de déchaumage, l’assemblage du cadre supérieur du balai
ramasseur doit être parallèle au sol.
Placez votre tracteur/tondeuse à siège sur une surface plane et
horizontale, puis fixez le balai ramasseur et réglez la poignée
de levage du balai ramasseur afin de positionner les brosses à
environ 2,5 cm (1 po) du sol. À l’aide d’un niveau, vérifiez que
l’assemblage du cadre supérieur est horizontal DE L’AVANT
VERS L’ARRIÈRE. Réglez l’assemblage de la manille
d’attelage du balai vers le HAUT ou vers le BAS pour maintenir
le cadre horizontal. (Reportez-vous à la page 6, fig. 6 du
manuel du balai ramasseur).
Sac d’outils « A » (référence Z1689)
10
(1) boulon de carrosserie de
5/16 po x 1 po
9
(13) boulons de carrosserie de
5/16 po x 3/4 po
11
(2) boulons hexagonaux de
5/16 po x 3/4 po
7
(12) dents de câble
non à l’échelle
13
(16) contre-écrous en nylon de
5/16 po
12
(3) rondelles plates de 8 mm
(5/16 po)
16
(12) rondelles spéciales (0,390
d.i)
14
(2) goupilles fendues
15
(1) tige plate de 8 mm x 10,1
cm (5/16 po x 4 po)
8
(1) pivot
non à l’échelle

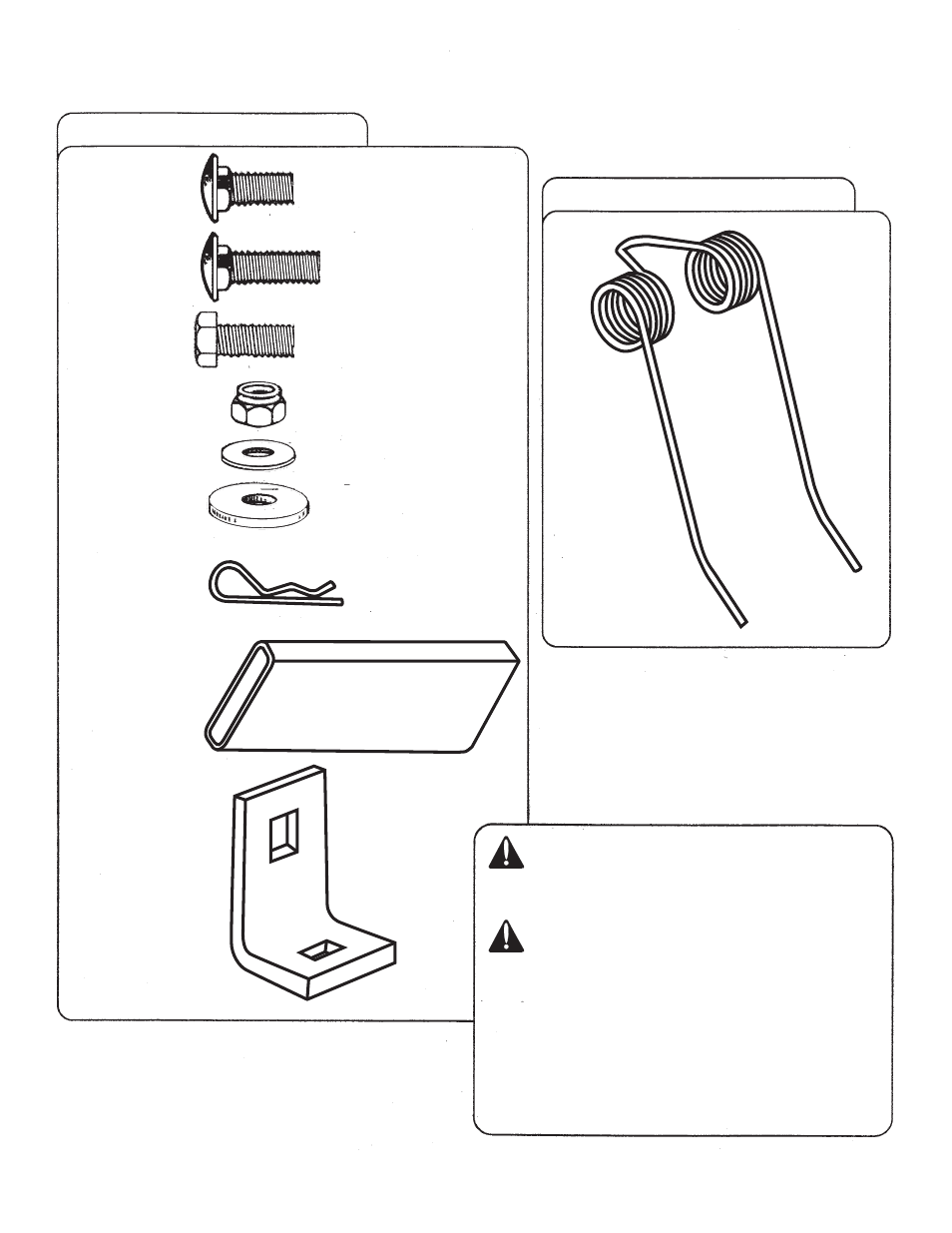

Sac d’outils « B » (référence Z1688)
Cette page doit être utilisée uniquement p
référence
Sauf indication contraire, tous les élément
représentés
à taille réelle.
RÉFÉRENCE DES PIÈCES DE QUINCAILLERIE
