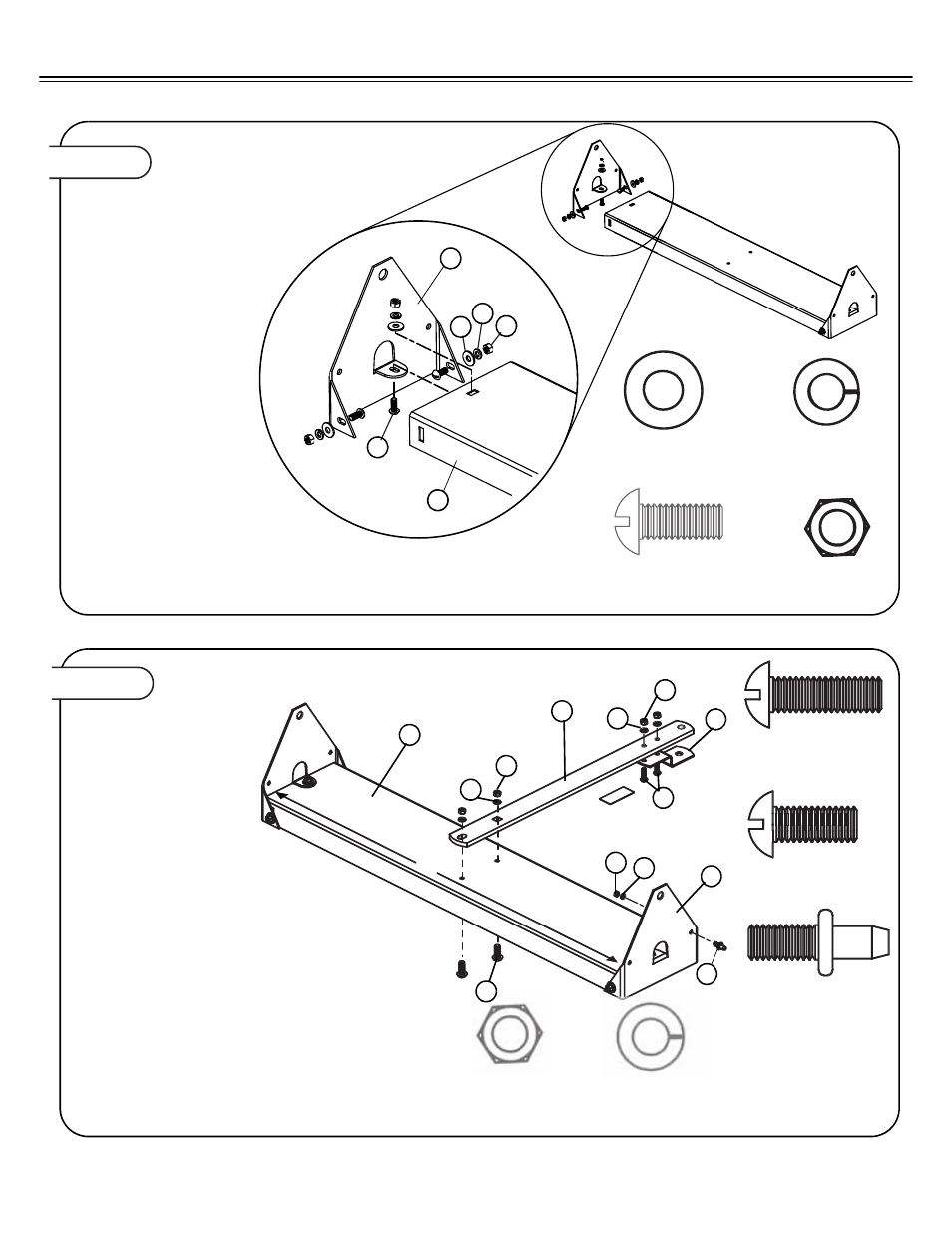

Étape 1. ATTACHER LES BRIDES
2a) Installer l'attelage (4) dans le
plateau (3) en utilisant deux vis
à tête ronde de 8 mm x 19 mm
(5/16 po x 3/4 po) Vis (13),
rondelles de blocage de 8 mm
(5/16 po) (16) et écrous
hexagonaux de 8 mm (5/16 po)
(15), tel qu'indiqué.
2b) Attacher la Chape à Œil (1)
à l'Attelage au moyen de deux
boulons de 8 mm x 25 mm
(5/16 po x 1 po) à tête ronde.
Vis (14), rondelles de blocage
de 8 mm (5/16 po) (16) et
Écrous Hexagonaux de 8 mm
(5/16 po) (15), tel qu'indiqué.
2c) Attacher la Goupille de
Sécurité de Transport (24) à la
Bride d'Extrémité (5) en utilisant
une rondelle de Sécurité de
8 mm (5/16 po) (16) et un Écrou
hexagonal de 8 mm (5/16 po)
(15), tel qu'indiqué.
REMARQUE : La distance
intérieure entre les deux
brides d'extrémité devrait
être de 111 cm (41 pouces)
pour garantir une
installation adéquate.
INSTALLER L'ATTELAGE Étape 2.
1a) Attacher les deux brides d'extrémité
(5) au Plateau (3) avec six vis à tête
rondes de 8 mm x 19 mm
(5/16 po x 3/4 po). Vis (13), rondelles
plates de 8 mm (5/16 po) (29),
rondelles de blocage de
8 mm (5/16 po) (16) et Écrous
hexagonaux de 8 mm (5/16 po)
(15), tel que montré.
16
Rondelle de blocage
de 8 mm (5/16 po)
Qté 6
13
Vis à tête ronde de
8 mm x 19 mm (5/16 po x 3/4 po)
Qté 6
29
Rondelle plate
de 8 mm (5/16 po)
Qté 6
15
Écrou hexagonal
de 8 mm (5/16 po)
Qté 6
3
15
13
16
29
5
16
Rondelle de blocage
de 8 mm (5/16 po)
Qté 5
15
Écrou hexagonal
de 8 mm (5/16 po)
Qté 5
13
Vis à tête ronde de
8 mm x 19 mm (5/16 po x 3/4 po)
Qté 2
14
Vis à tête ronde de
8 mm x 25 mm (5/16 po x 1 po)
Qté 2
24
Goupille de sécurité
de transport
Qté 1
4
3
13
15
15
15
5
16
16
16
14
24
1
