Description du produit
CP78xx
5
Description du produit
Utilisation conforme à la destination
Le panneau de commande CP78xx est conçu pour l'usage industriel dans
des machines et installations techniques. Dans un boîtier en aluminium se
trouvent un affichage TFT, un écran tactile / un pavé tactile (en option), un
clavier PC (en option). Le montage s’effectue au travers de 4 trous de
montage dans le dos de l'appareil ou de l’adaptateur de bras de support
(en option).
Ne pas installer le panneau
de commande en
atmosphère explosive (Ex)
Le panneau de commande ne peut pas être installé en atmosphère
explosive (Ex).

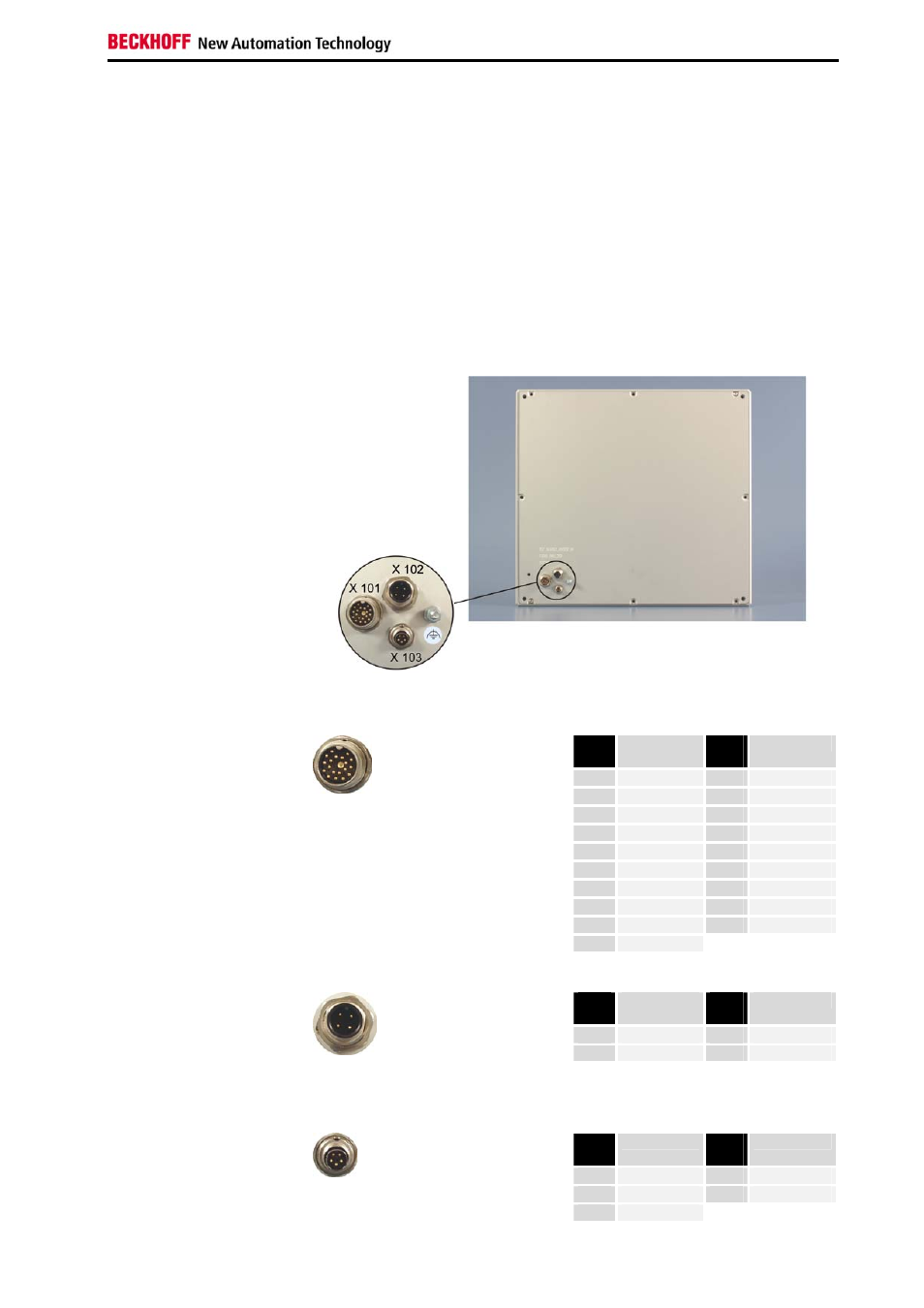

Connexions
Connexions du panneau de
commande CP78xx
Affectation des broches
Bro
che
Signal
Bro
che
Signal
A
Shield C
L
RxC+
B
Rx2+
M
Shield C
C
Shield D2
N
Rx2-
D
Rx1-
O
Rx1+
E
Shield D1
P
Shield D0
F
Rx0-
R
Rx0+
G
GND
S
HPD
H
+5V DVI
T
Shield
I
DDC DAT
U
RxC-
K
DDC CLK
X 101
Interface DVI
SG 19POL M16 EINBAU-LP-LöT. IP67
BINDER (BINDER 09-0463-90-19 SERIE
723 M16X0,75)
Bro
che
Signal
Bro
che
Signal
1
+ 24V
3
GND
2
NC
4
NC
X 102
Alimentation électrique
SG 4POL M12 EINBAU-LP-LöT. IP67
BINDER (BINDER 09-3431-90-04 SERIE
763 M12X1)
Bro
che
Signal
Bro
che
Signal
1
V_Bus
4
GND
2
D -
5
Shield
3
D +
X 103
Entrée USB
SG 5POL M9 -EINBAU LP-LöT. IP67
BINDER (BINDER 09-0415-30-05 SERIE
712 M9X0,5)
