Instructions d’installation
C9900-U330-0010 5

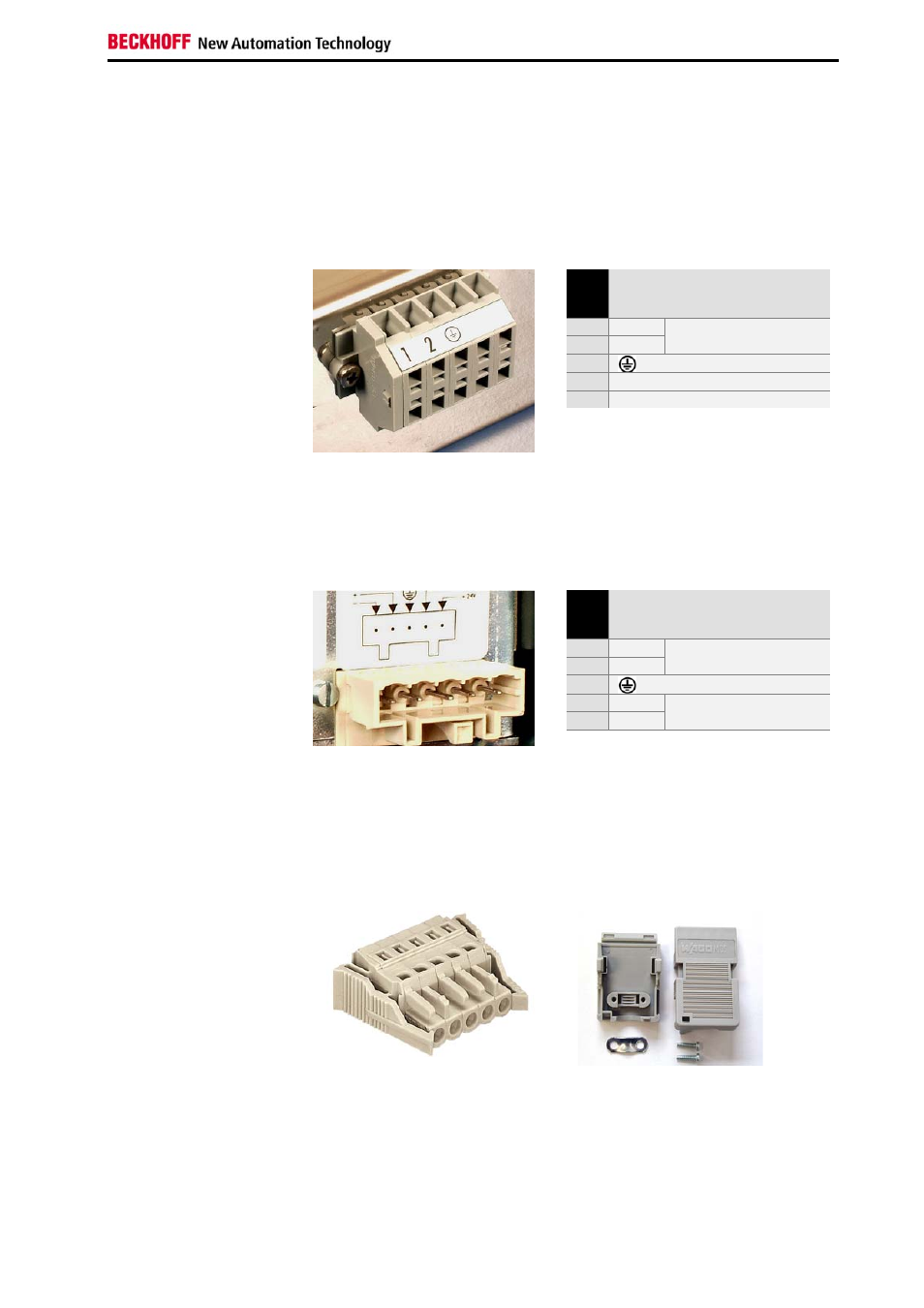

Raccordement du pack d’accus
Connexion avec le PC industriel
Pour raccorder le pack d’accus au bloc d'alimentation du PC industriel, le
boîtier du pack d’accus est équipé d’une réglette à bornes (voir photo) à 5
pôles et 2 conducteurs, avec des brides de fixation.
Réglette à bornes de
raccordement sur le pack
d’accus Br
oc
he
Fonction
1 -
Pack d’accus 24 V
2 +
3
4
non affecté
5 non affecté
Alimentation électrique du PC industriel
En ce qui concerne le raccordement de l’alimentation électrique, un
connecteur mâle à 5 pôles avec raccord CAGE CLAMP et brides de
fixation représenté sur la photo se trouve sur le boîtier du PC.
Affectation des broches
pour bloc d’alimentation
24 V
CC
.
Br
oc
he
Fonction
1 + Tension d’alimentation
24 V CC
2 -
3
5
+
Pack d’accus 24 V
6 -
Montage du câble d’alimentation électrique
Câblage conformément au
schéma de câblage Installer le câble d’alimentation du PC industriel et la connexion entre le PC
industriel et le pack d’accus conformément au schéma de câblage, en
utilisant le matériel fourni pour le montage du connecteur.
Matériel de montage
Connecteur à ressorts
Boîtier de décharge de traction
A
B
C D
2
4
1
3
5
5
3 4
1 2
