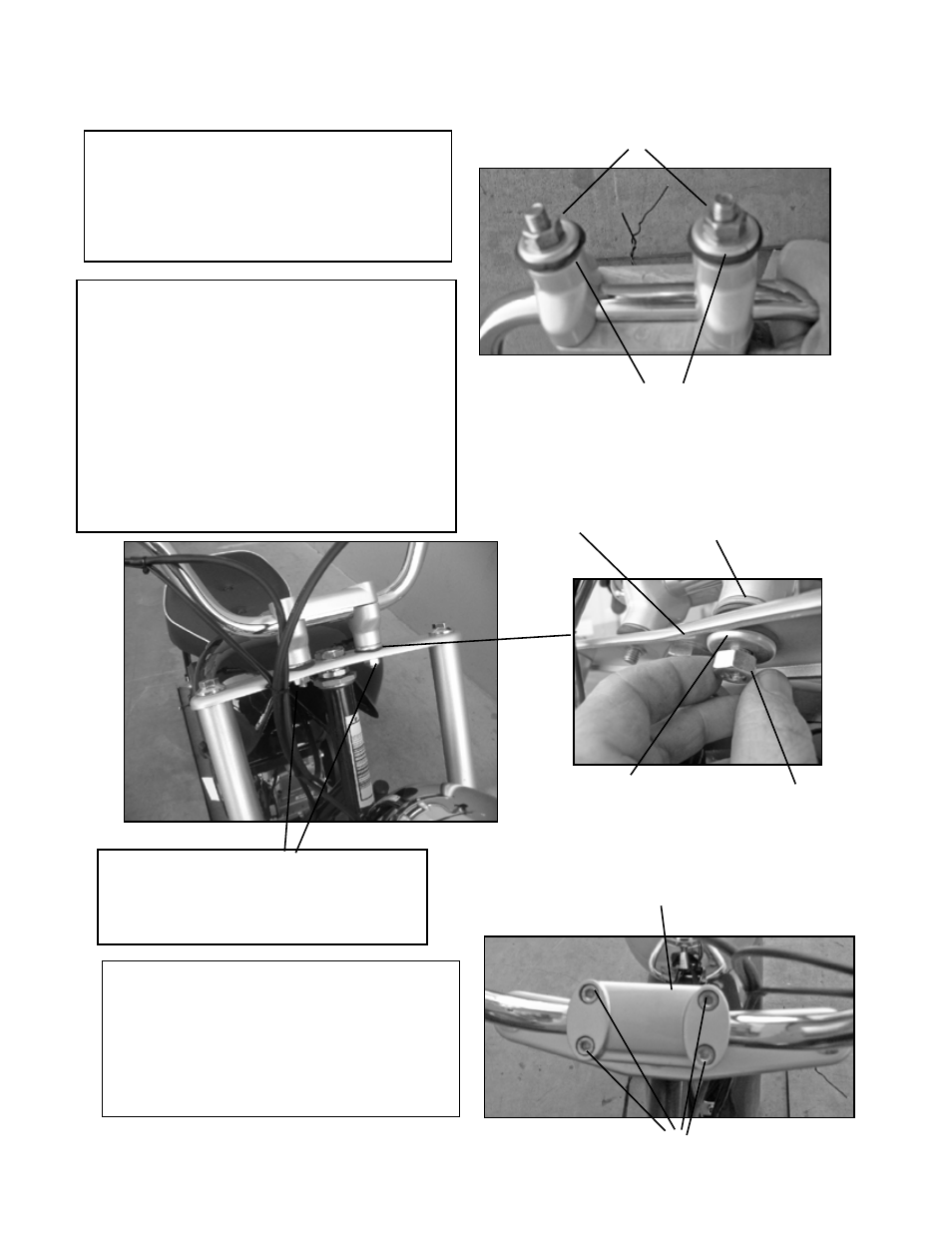

Handlebar installation
Montage du Guidon
Cinch Nuts
Washers with rubber grommets 4ea.
Remove cinch nuts and washers with rubber
grommets from steering bracket.
Enléver les écrous de sous-ventriè et les ron-
delles avec des oeillets en caoutchouc du sup-
port de direction.
Attatch handle bar assemly to steering bracket
by placing one washer and rubber grommet
on top of steering bracket and one washer and
rubber grommet under steering bracket (see
photos)
Assemblez les composants du guidon et les fixez
au support de direction , placez une rondelle et
un oeillet en caoutchouc au dessus du support
de direction et ensuite placez une rondelle et un
oeillet en caoutchouc en dessous de support de
direction.
Torque cinch nuts to 45Nm (33ft.lbs.)
Serrez l’écrou de sous-ventrière jusqu’à
45Nm (33ft.lbs.)
Cinch Nut
Ecrou de sous-
ventrière.
Washer and rubber grommet
on top.
Une rondelle et un oeillet en
caoutchouc au dessus
Washer and rubber grommet
on bottom.
Une rondelle et un oeillet en
caoutchouc en dessous.
Steering bracket
Support de direction.
Make sure allen head bolts on top handle bar
clamp are tight. Torque allen head bolts to
27Nm (20ft.lbs)
Soyez sûr si les boulons à tête Allen au dessus
de la bride du guidon sont bien serrés jusqu’à
27 Nm (20ft.lbs.)
Allen head bolts
Boulons à tête Allen.
Top handle bar clamp
Au dessus de la bride de direction.
.
2.
3.
4.
