Rechargement d’une cartouche de ruban –––––––––––––––––––––––
Pour recharger le ruban, retirez la cartouche de l’imprimante,
puis procédez comme suit :

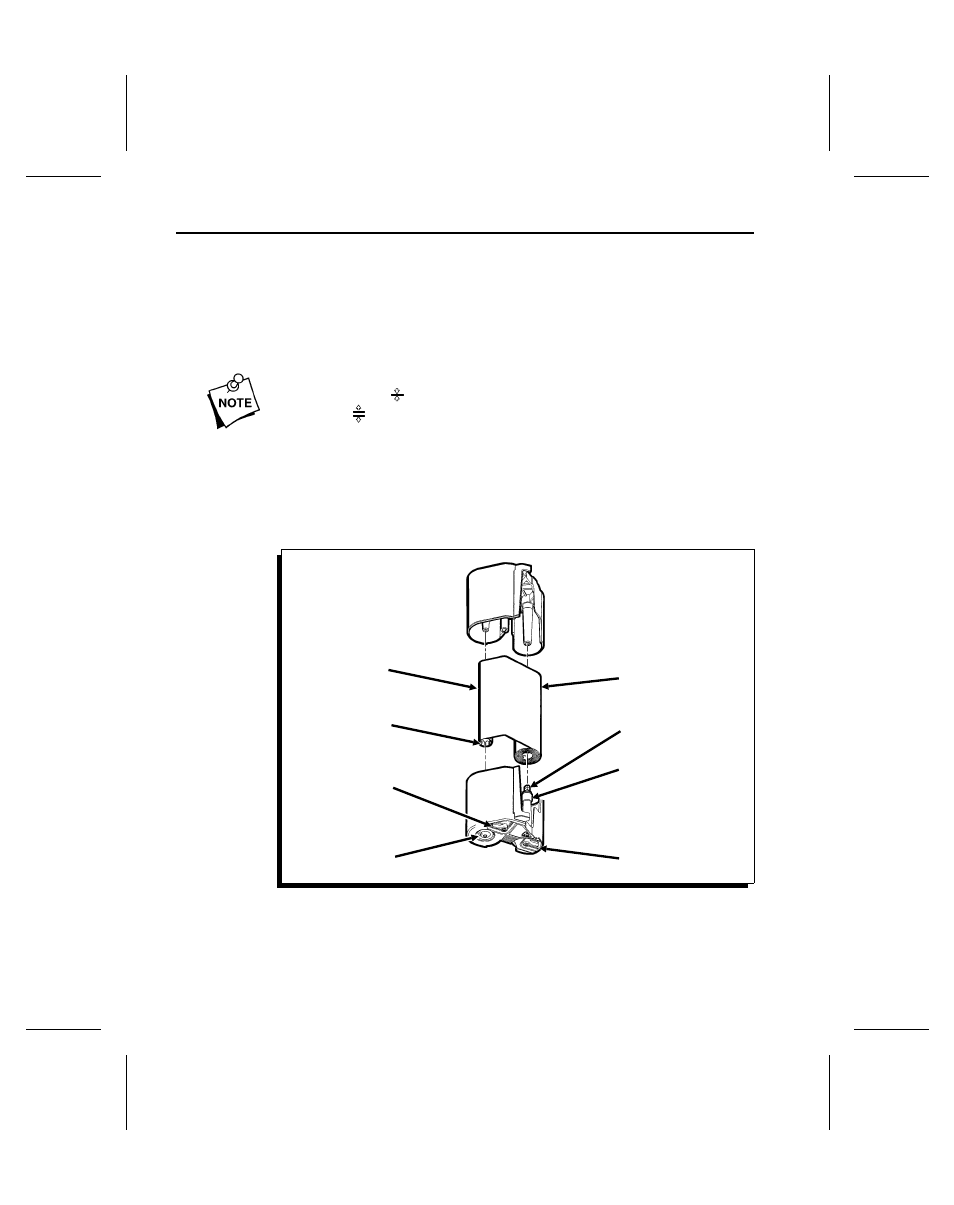

1. Repérez la fin de la cartouche à l’aide des deux loquets.
Référez-vous aux symboles internationaux d’ouverture et
de fermeture. ( )indique que la cartouche est verrouillée
(fermée).( )indique que la cartouche est déverrouillée
(ouverte).
2. Faites pivoter les deux loquets jusqu’à ce qu’ils soient en
position déverrouillée.
3. Soulevez la moitié de la cartouche ne comportant pas de
loquets et posez-la à côté.
4. Retirez le ruban usagé, la bobine réceptrice du ruban et le
papier de rebut. Ouvrez l’emballage du nouveau ruban.
Bobine
réceptrice
Extrémité saillante
de la bobine
réceptrice
Loquet
Pignon
Rouleau
de ruban
Support
cylindrique
Rondelle
en mousse
Loquet
9494 Manuel de l’opérateur
2-4
