Connexion de la passerelle de téléphonie
AVERTISSEMENT
Risque de blessure et d’endommagement de l’équipement
La connexion de la passerelle de téléphonie au câblage téléphonique
résidentiel existant doit être effectuée par un installateur professionnel.
Les connexions physiques à l’ancien fournisseur de services
téléphoniques doivent être débranchées et le câblage vérifié. La tension
doit être nulle. L’annulation du service téléphonique est inappropriée.
Tout manquement risque d’entraîner la perte du service ou des
dommages irrémédiables à la passerelle de téléphonie.
1 Branchez l’une des extrémités du câble coaxial sur la prise de câble ou sur
le répartiteur et l’autre extrémité sur le connecteur Cable (F) de la passerelle
de téléphonie. Resserrez le branchement à la main, puis resserrez encore
davantage en appliquant 1/8è de tour avec une clé.
Remarque : Pour un fonctionnement optimal, utilisez un câble coaxial de
haute qualité et limitez ou évitez l’utilisation de répartiteurs entre le
connecteur du câble et la passerelle de téléphonie. Si vous utilisez MoCA
pour votre réseau domestique, les filtres MoCA doivent être installés sur
tous les dispositifs existants. Votre câblodistributeur va installer ces filtres
pour vous.
2 Branchez l’extrémité du cordon d’alimentation sur le connecteur Power (G)
au dos de la passerelle de téléphonie et l’autre extrémité sur une prise
secteur.
Le témoin lumineux Power sur la face avant de la passerelle de téléphonie
s’allume puis clignote une seule fois (voir le tableau relatif aux DEL dans la
rubrique Utilisation de la passerelle de téléphonie). Si ce n’est pas le cas,

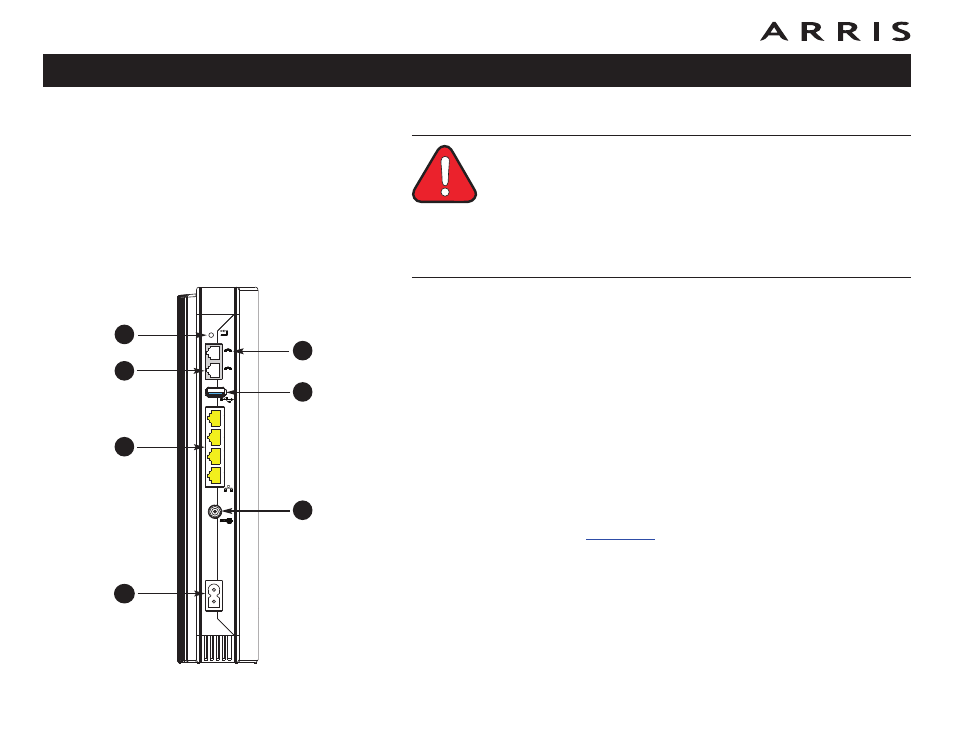

3 Branchez l’une des extrémités du câble Ethernet sur le port Ethernet situé
à l’arrière de la passerelle de téléphonie (E) et l’autre extrémité sur le port
Ethernet de l’ordinateur, du concentrateur ou du routeur large bande.
Remarque : En cas de connexion à un ordinateur, utilisez le câble Ethernet
fourni avec la passerelle de téléphonie.
4 Branchez l’une des extrémités du câble téléphonique sur l’un des ports
téléphoniques situés à l’arrière de la passerelle de téléphonie (B ou C).
Branchez l’autre extrémité au téléphone.
