Guide d’utilisation de la passerelle de données Touchstone DG860

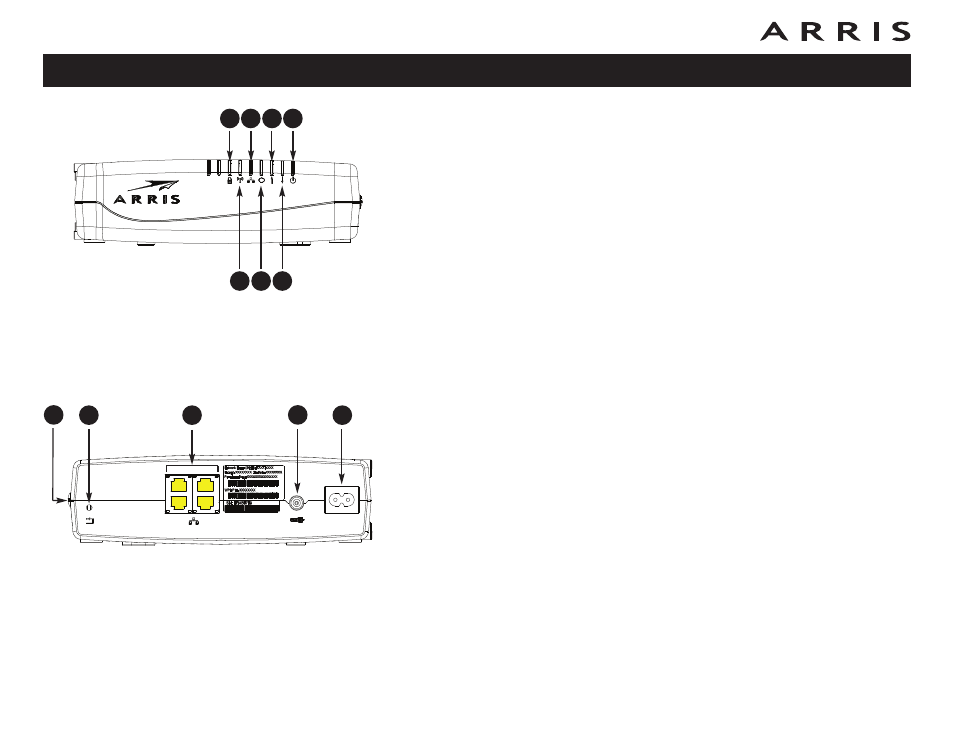

Face avant
La face avant de la passerelle de données est dotée des témoins suivants :
A Secure : Indique que la technologie WPS (Wireless Protected Setup) est
activée.
B WiFi : Indique l’état du réseau local sans fil.
C Ethernet : Indique l’état de la connectivité Ethernet entre la passerelle de
données et les ordinateurs.
D Online : Indique l’état de la transmission de données sur Internet.
E US : Indique la connectivité montante.
F DS : Indique la connectivité descendante.
G Power : Indique si l’unité est alimentée en courant alternatif.
Face arrière
La face arrière de la passerelle de données est dotée des commandes et
connecteurs suivants :
A Bouton WPS : pour lancer l’association de la passerelle de données à un
dispositif sans fil.
B Bouton Reset : Réinitialise la passerelle de données comme si vous l’aviez
mise hors tension, puis de nouveau sous tension. Appuyez sur ce bouton à
l’aide d’un objet pointu non métallique.
C Ethernet (1 - 4) : Connecteurs permettant la connexion au port de réseau
local d’un ordinateur.
D Cable : Connecteur pour le câble coaxial.
E Power : Connecteur pour le cordon d’alimentation.
