Instructions

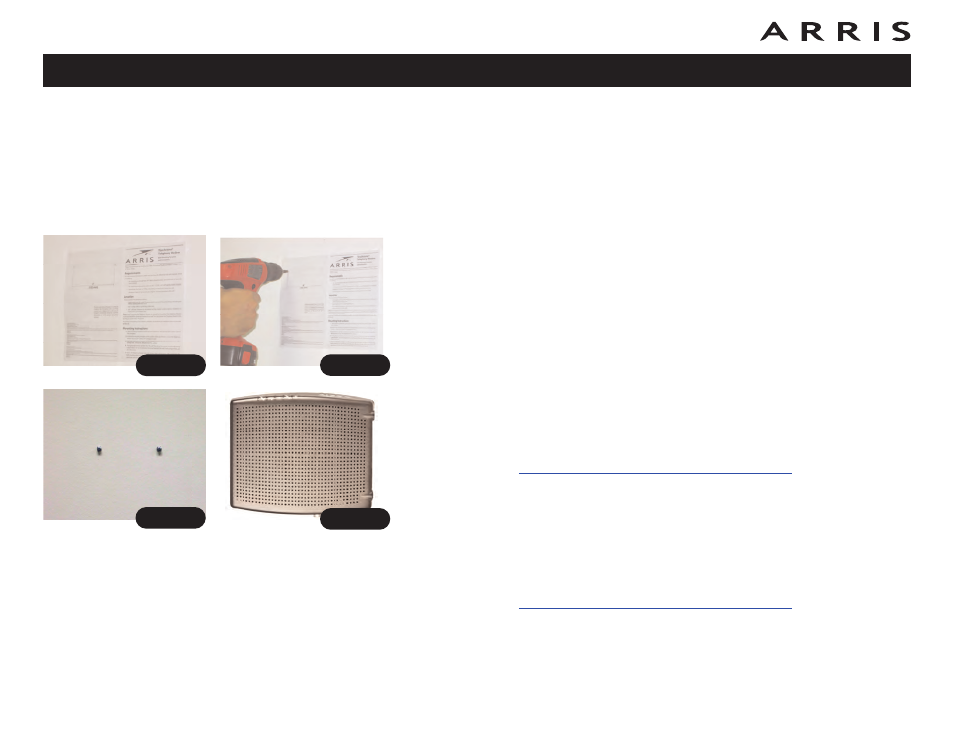

Instructions de montage mural
Remarque : en cas de montage du modem-câble à large bande sur cloisons
sèches, essayez de placer le modem de telle sorte qu’au moins une
des vis soit fixée sur un des montants de l’armature. Cela permet
de réduire les risques de chute du modem-câble à large bande.
Pour éviter l’échauffement de l’appareil, veillez à ne pas obstruer les
orifices de ventilation latéraux.
1 Placez le plan de montage sur la surface sur laquelle vous souhaitez placer
le modem-câble à large bande et fixez-le avec du ruban adhésif.
2 Percez les trous à l’emplacement indiqué sur le plan. Retirez le plan de mon-
tage.
3 Si vous utilisez des ancrages pour cloisons sèches, fixez-les au mur. Vissez
ensuite les vis dans le mur, en laissant environ 3 mm de saillie entre la tête
des vis et le mur. Si vous n’utilisez pas d’ancrages, il vous suffit de visser les
vis.
4 Orientez le modem-câble à large bande en orientant ses voyants vers le haut
ou vers la droite, au choix. Glissez les vis dans les deux trous de montage
à l’arrière du modem-câble à large bande, puis appuyez vers le bas afin de
bloquer la tige de la vis dans l’encoche prévue à cet effet.
5 Passez au
branchement du modem-câble à large bande
Instructions de montage à plat
1 Placez le modem-câble à large bande de telle sorte que :
• l’air circule bien autour ;
• le panneau arrière soit face au mur ;
• il ne risque pas de tomber s’il est heurté ou déplacé.
2 Passez au
branchement du modem-câble à large bande
Étape 2
Étape 4
Étape 3
Étape 1
Mode d’emploi du modem-câble à large bande Touchstone WBM760
