EQUALIZER & SYNC PROCESSOR Chapitre 1 : INTRODUCTION (suite)
PAGE 7

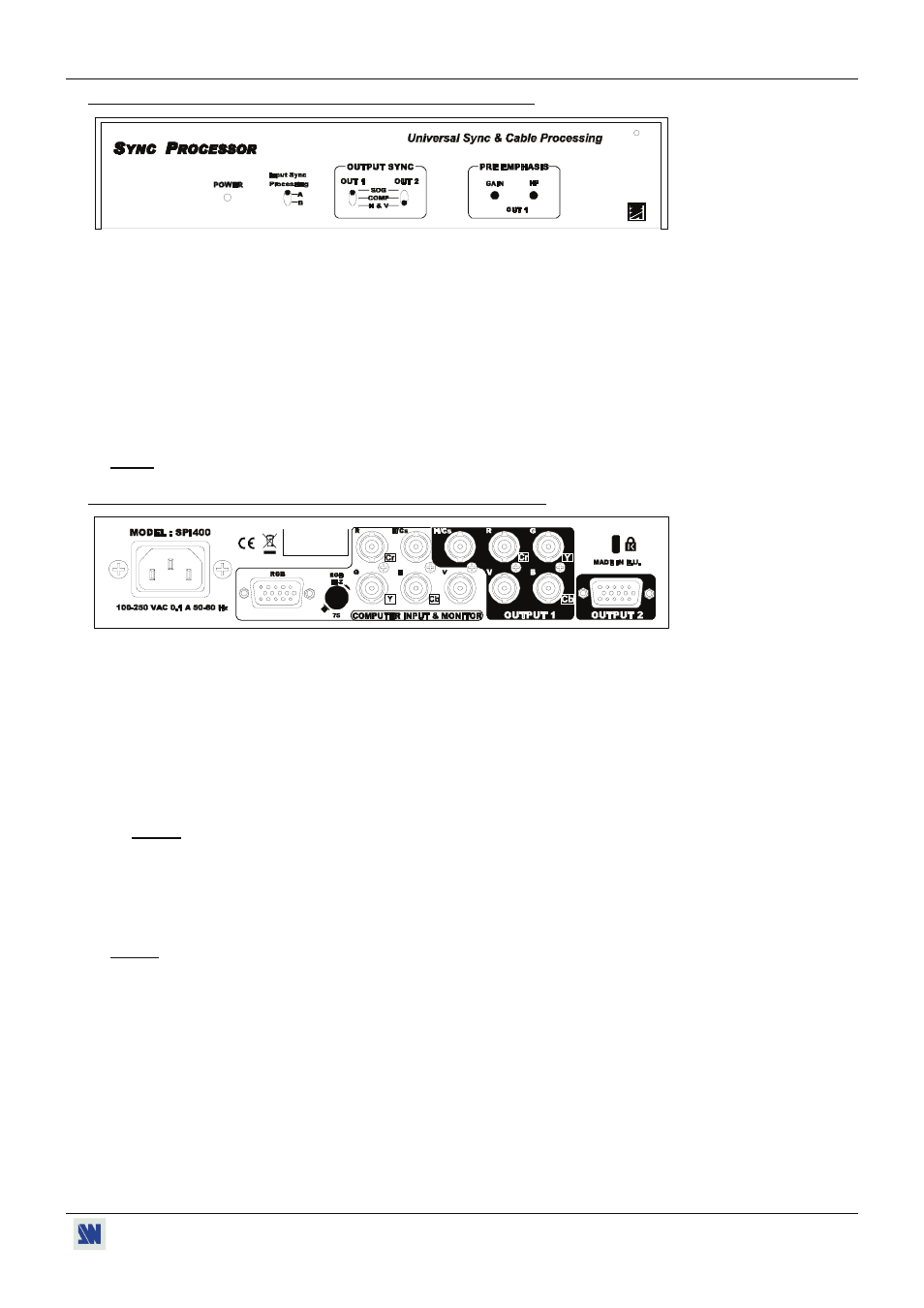

1-8. DESCRIPTION DE LA FACE AVANT DU SYNC PROCESSOR
A
N
A
LO
G
W
A
Y
R
POWER:
LED d'indication d’alimentation.
Input Sync Processing: La commutation entre la position A et B permet de scanner les synchro de l’entrée.
OUTPUT SYNC:
Sélection du type de synchro de sortie (pour les sorties output 1 & 2).
SOG: Sélection du type « Synchro sur le vert ».
Comp: Sélection du type « Synchro Composite ».
H & V: Sélection du type « Synchro H & V séparées ».
PRE EMPHASIS:
GAIN: Réglage du contraste.
HF: Réglage de la netteté.
NOTE: Ces deux réglages agissent sur la sortie OUTPUT 1.
1-9. DESCRIPTION DE LA FACE ARRIERE DU SYNC PROCESSOR
Ω
POWER INPUT: Connecteur d’alimentation (100-250 VAC, 50-60 Hz, automatique).
COMPUTER INPUT & MONITOR
RGB: Entrée informatique et recopie moniteur (sur connecteur HD15 femelle). Cette entrée
accepte les signaux RGBHV, RGBS, RGsB, YUV et HD-YUV.
RGB Hi-Z / 75 Ω: Charge des voies RGB. Positionnez ce bouton poussoir sur Hi-Z si vous raccordés un
moniteur de contrôle.
RGBHV / Y, Cr, Cb: Entrée informatique et recopie moniteur (sur connecteurs BNC). Cette entrée accepte les
signaux RGBHV, RGBS, RGsB, YUV et HD-YUV.
NOTE: Si vous utilisez le connecteur HD15 pour le signal d’entrée, vous devez utilisez les connecteurs BNC pour
la recopie moniteur et vice versa.
OUTPUTS 1:
RGBHV / Y, Cr, Cb: Signal de sortie avec conversion de synchro (sur connecteurs BNC femelle).
OUTPUTS 2: Signal de sortie avec conversion de synchro (sur connecteur HD15 femelle).
NOTE: Les 2 sorties sont amplifiées et indépendantes (le type de synchro peut être différent pour chacune des sorties).
