United States Stove Company 8500 - Manuel (Page 7)

USSC 7
Installation

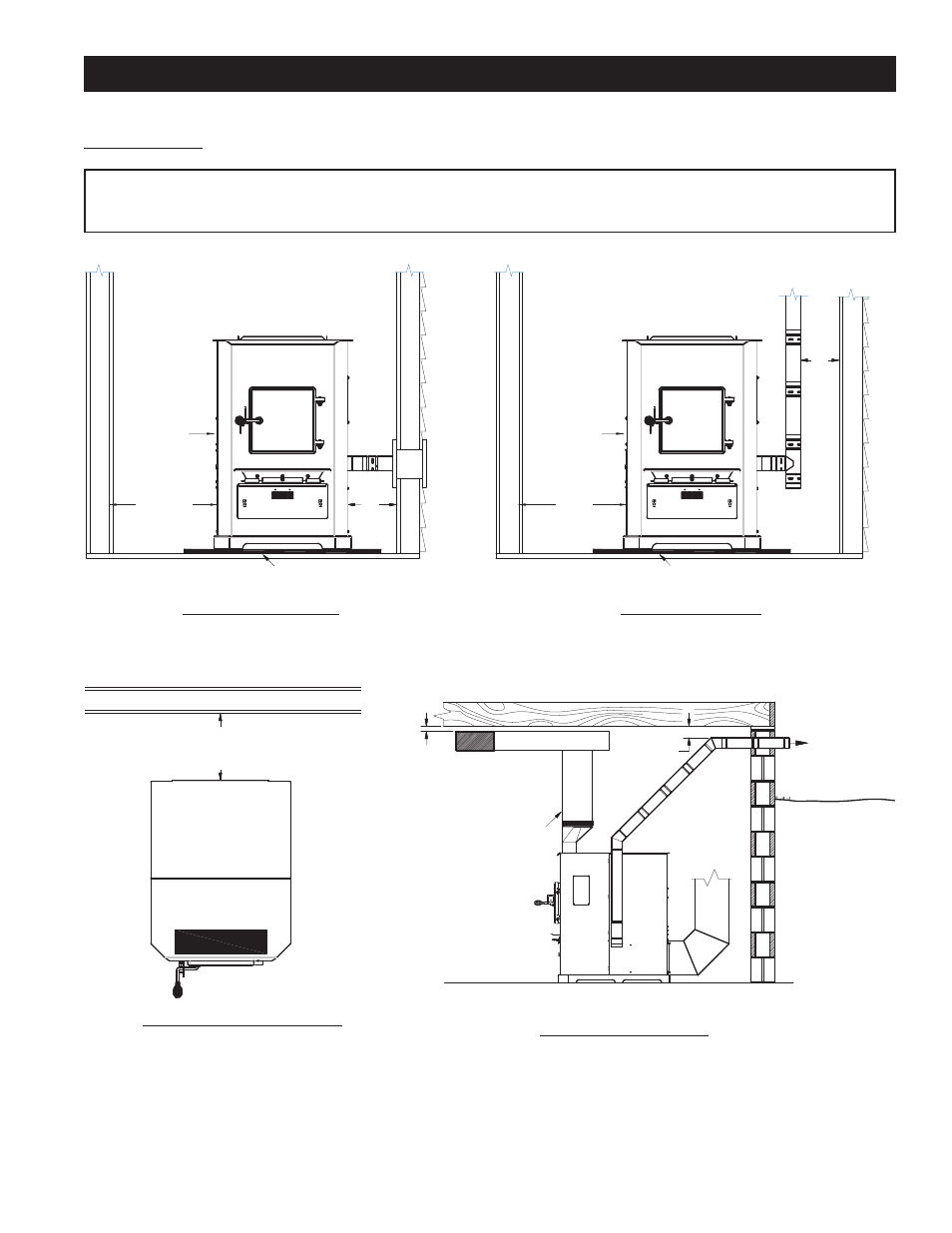

ÉCARTEMENTS
REMARQUE : La distance du côté gauche du fourneau multi-combustible est fixée à 24 po. (732 mm) pour un accès con-
venable au panneau de commandes et au chargement en carburant. Cette distance peut être inférieure, mais ne doit jamais
faire moins que 7 po. (178 mm).
CARTE DE
CIRCUIT
CARTE DE
CIRCUIT
24"
(61 cm)
1" (2,5 cm)
4" (10 cm)
24"
(61 cm)
TERMINAISON HORIZONTALE
VUE DE FACE
ÉCARTEMENT POUR AIR DE REPRISE
VUE DU DESSUS
TERMINAISON VERTICALE
VUE DE FACE
CONFIGURATION EN SOUS-SOL
VUE DE CÔTÉ
PROTECTEUR DE SOL PROTECTEUR DE SOL
MUR INTÉRIEUR/EXTÉRIEUR
MINIMUM 10” (25,4 cm)
LAISSER ASSEZ DE PLACE POUR FIXER LA
REPRISE D’AIR FROID OBLIGATOIRE
PLANCHER DU DESSUS COMBUSTIBLE
TERMINAISON
EXTÉRIEURE
CONDUITE RONDE
DE 10” POUR AIR
TIÈDE
CONDUITE RECTANGULAIRE
REPRISE
D’AIR FROID
ÉV
ACUA
TION
MUR INTÉRIEUR
MUR EXTÉRIEUR
MUR EXTÉRIEUR
MUR INTÉRIEUR
4"
(10 cm)
7"
(18 cm)
