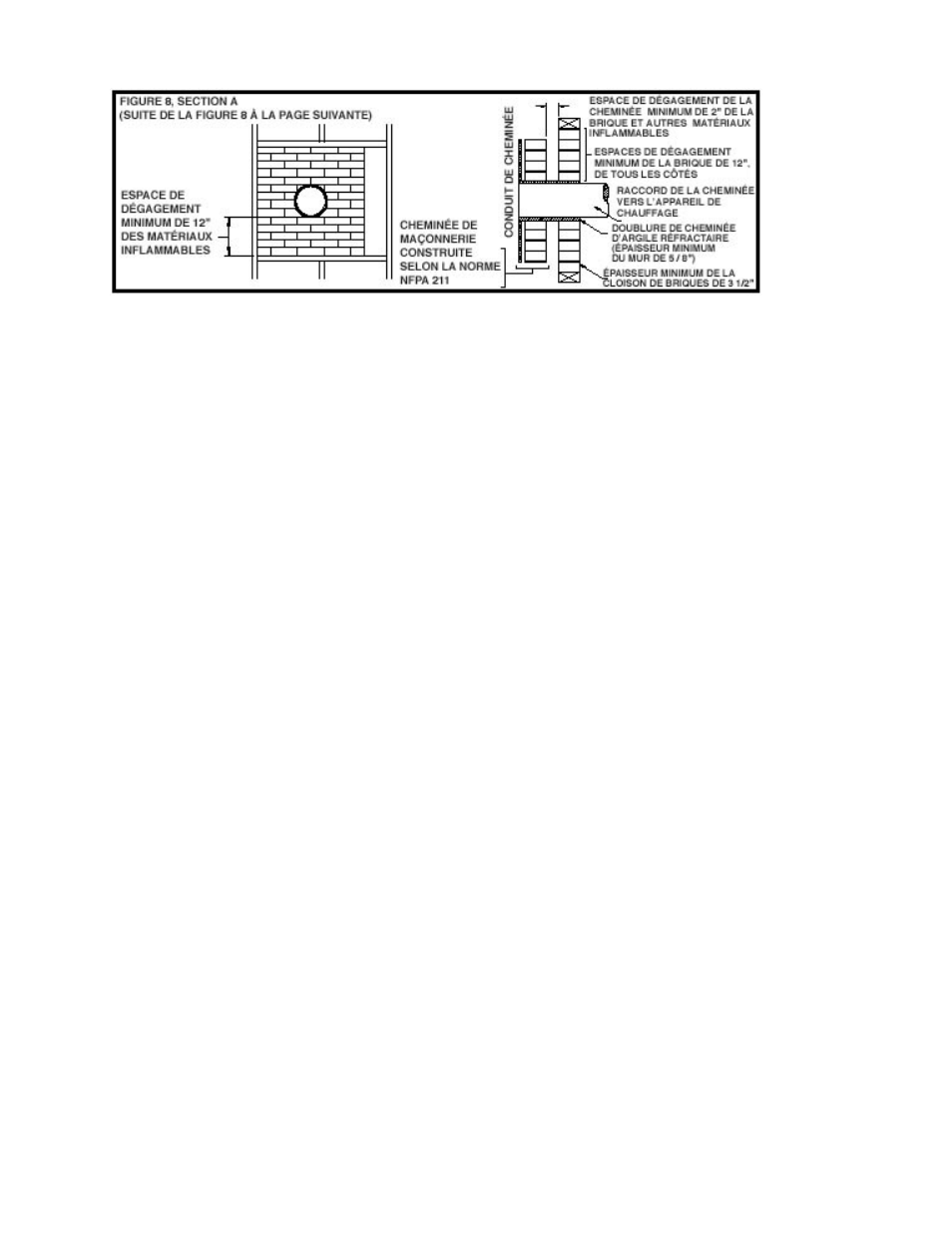

Figure 8, section A
. Se servir d’un mur de briques encadré de 3½ po d’épaisseur minimum à l’intérieur du mur inflammable. Une doublure d’argile
réfractaire (norme ASTM C315 ou l’équivalent) comportant une épaisseur de mur minimum de ⅝ po doit être utilisée et être
installée à au moins 12 po de tout matériaux pouvant prendre feu. Le diamètre intérieur de la doublure d’argile réfractaire doit être
ajusté de façon à s’adapter parfaitement à un tuyau de raccord de cheminée de 6 po de diamètre. La doublure d’argile réfractaire
doit aller de la surface extérieure du mur de briques jusqu’à la surface interne du conduit de cheminée sans la dépasser et doit être
collée fermement en place. Voir la figure 8, section A.
2. Utiliser une longueur de cheminée préfabriquée répertoriée dotée d’une isolation solide dont le diamètre intérieur est de 6 po
comportant au moins 1 po de matière isolante solide. Il doit y avoir un espace d’air d’au moins 9 po entre le mur extérieur de la
cheminée et tout matériaux inflammables. Le bout intérieur de la longueur de cheminée doit être égal à la partie intérieure de la
cheminée de maçonnerie, le conduit de cheminée doit être scellé au conduit de fumée et à l’endroit où il pénètre dans le mur de
maçonnerie à l’aide d’un scellant de ciment réfractaire non soluble à l’eau. Les éléments de support des pièces de tôle doivent être
de calibre 24 (0,024 po) d’épaisseur minimum et doivent être fixés solidement aux surfaces murales de tous les côtés. Les attaches
entre les supports et la cheminée ne doivent pas pénétrer la doublure du conduit de cheminée. Voir la figure 8, section B.
3. Utiliser une gaine pour tuyau ventilé d’un diamètre de 10 po fabriquée en acier de calibre 24 (0,024 po) minimum dotée de
deux conduits d’air de 1 po. La gaine ventilée doit être séparée de tout matériaux inflammables par de l’isolation de fibre de verre
de 6 po d’épaisseur. L’ouverture pratiquée dans le mur de matériaux inflammables doit être recouverte et la gaine doit être
supportée par des supports à tôle de calibre 24 (0,024 po) d’épaisseur minimum. Les supports à tôle doivent être fixés solidement
aux surfaces murales de tous les côtés et doivent être ajustés de façon à soutenir la section de cheminée. Les attaches utilisées
pour retenir les sections de cheminée ne doivent pas pénétrer la doublure du conduit de cheminée. Voir la figure 8, section C.
4. Utiliser une cheminée répertoriée préfabriquée dotée d’une isolation solide dont le diamètre intérieur est de 8 po comportant au
moins 1 po d’isolation solide. La longueur minimum de cette section de cheminée doit être de 12 po et servira de passe-mur pour
le raccord de cheminée de 6 po de diamètre. Il doit y avoir un espace de dégagement minimum de 12 po entre le mur extérieur de
la section de cheminée et tout matériaux inflammables. La section de cheminée doit être concentrique au raccord de cheminée et
en être éloignée de 1 po au moyen de plaques-supports en acier aux deux bouts de la section de cheminée. L’ouverture dans le
mur de matériaux inflammables doit être recouverte et la section de cheminée doit être soutenue des deux côtés au moyen de
supports en acier de calibre 24 (0,024 po) d’épaisseur minimum. Les supports en acier doivent être fixés solidement aux surfaces
murales de tous les côtés et doivent être ajustés de façon à s’adapter parfaitement et soutenir la section de cheminée. Les attaches
utilisées pour fixer les sections de cheminée ne doivent pas pénétrer la doublure du conduit de cheminée. Voir figure 8, section C.
5. Un système de passe-mur répertorié préfabriqué pouvant être acheté et installé en suivant les instructions fournies dans
l’emballage constitue un moyen sécuritaire de faire passer le raccord de cheminée à travers un mur de matériaux inflammables
lors du raccordement à une cheminée de maçonnerie.
Exigences supplémentaires concernant la figure 8 et les systèmes de passe-mur décrits plus haut :
1. Le matériel isolant utilisé dans un système passe-mur doit être constitué de matière non inflammable et doit présenter une
conductivité thermique de 1,0 Btu ● po/pi
2 ● o F (4,88 kg ● cal/h ● o C) ou moins
2. Toutes les mesures pour les espaces de dégagement et les épaisseurs stipulées représentent des valeurs minimum : des mesures
plus grandes sont acceptables
3. Une gaine pour tuyau de cheminée, comme illustrée ci-dessus pour les modèles de 3 po et 4 po (figure 8, sections B et C
respectivement) doit être utilisée avec des raccords de 3 po et de 4 po de façon à faciliter l’enlèvement du raccord de cheminée au
moment du nettoyage. La gaine pour tuyau de cheminée doit être constituée d’argile réfractaire (norme ASTM C315) avec une
épaisseur de mur minimum de ⅝ ou d’un autre matériau d’une durabilité équivalente. Le diamètre intérieur de la gaine pour tuyau
doit être ajusté pour s’adapter parfaitement à un tuyau de raccord de cheminée de 6 po. La gaine pour tuyau doit être installée sans
endommager le conduit de cheminée et devrait être également étendue du mur de la cheminée à la surface intérieure du conduit de
cheminée sans la dépasser et collée en place de façon permanente à l’aide d’un adhésif pour haute température.
4. Sauf dans le cas d’un raccord de 2 po (figure 8, section B), un raccord de cheminée doit passer à travers le système de passe-
mur jusqu’à la paroi interne du conduit de cheminée sans la dépasser. Il n’est pas nécessaire de le fixer en place s’il ne peut être
retiré accidentellement de la cheminée ou repoussé dans le conduit de cheminée. Si des attaches sont utilisées pour fixer le
raccord de cheminée à la cheminée de maçonnerie, elles ne doivent pas pénétrer la doublure de conduit de cheminée.
5. Tout matériel utilisé pour fermer toute ouverture nécessaire au raccord doit être non inflammable.
