2 Procédure
Il existe deux configurations possibles pour paramétrer le mode poursuite :
1. Le mode maître et esclave - Un IMB est l'unité maître qui transfert un code temporel à une
unité esclave qui reproduira à l'identique l'unité maître. Cette configuration permet la
synchronisation de deux IMB (Figure 1).

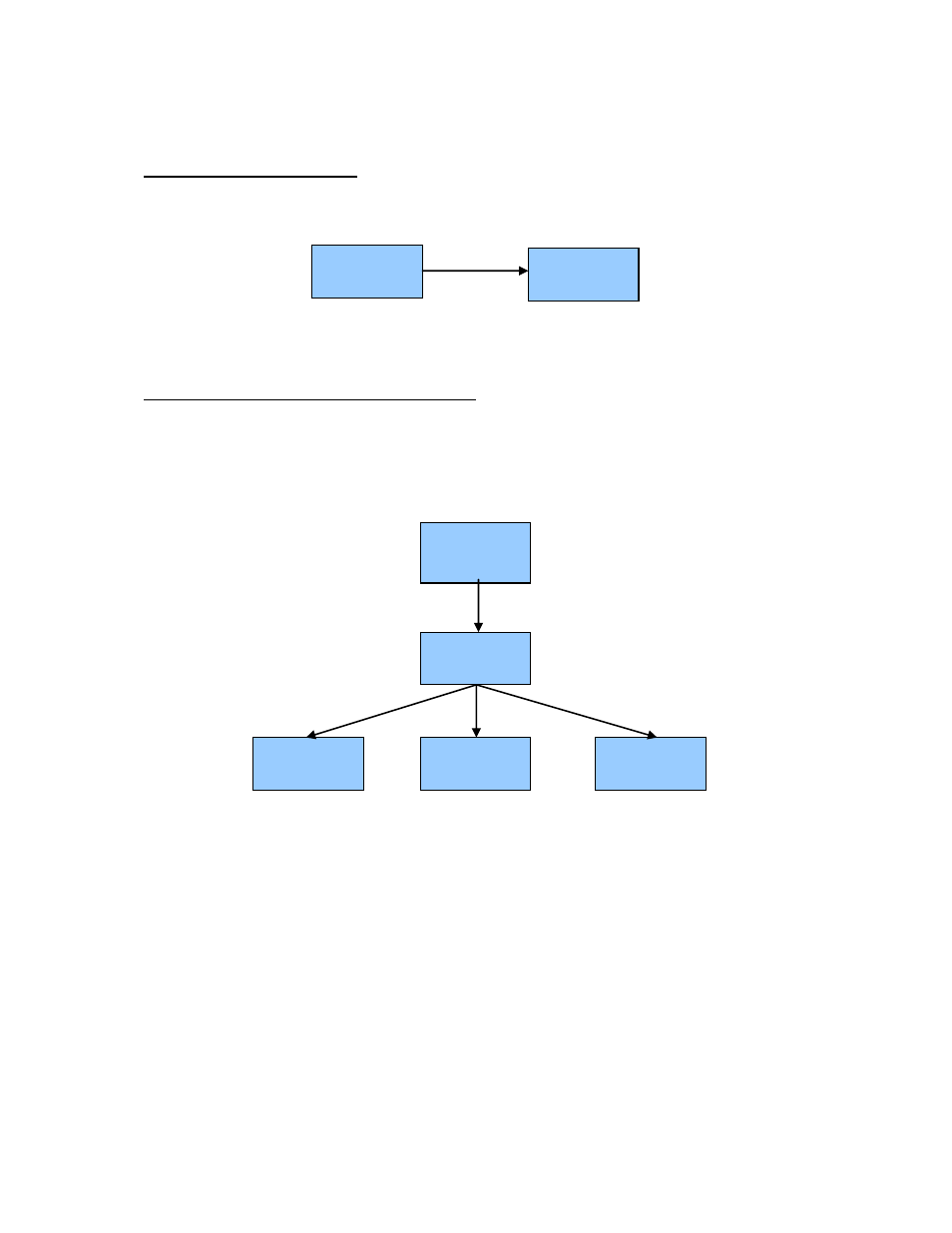

Figure 1 : Schéma du bloc maître/esclave
2. Poursuivre une source de code temporel - L'IMB et le ShowVault peuvent poursuivre le
code temporel de toute source HD-SDI qui intègre un code temporel LTC. Pour utiliser une
source qui intègre un code temporel, le signal HD-SDI doit être dupliqué grâce à un
amplificateur de distribution. L'IMB et le ShowVault ne prennent pas en charge les signaux de
codes temporels connectés en série. Cette configuration permet la synchronisation de plus de
deux IMB (Figure 2).
Figure 2: Schéma de poursuite d'un générateur de codes temporels
Unité maître Unité esclave
Code temporel :
Sortie maître à
entrée esclave
Source qui
intègre
un code
temporel
Amplificateur
de distribution
Unité esclave
1
Unité esclave
n
Unité esclave
2
Code temporel
...
