Dugan-MY16 - Manuel d'Utilisation Installation et Connexion
19
Connecter
Afin de connecter plusieurs unités Dugan-MY16 pour qu'elles fonctionnent comme un
seul système, les configurer en un réseau anneau optique. Deux câbles audio optiques
standard (cf., ADAT lightpipe ou Toslink) sont nécessaires pour connecter deux tables
de mixage.
Afin de connecter plusieurs Dugan-MY16s et contrôleurs de mixage automatique
Dugan externes (Modèles D-2, D-3, E, E-1) :
1. Désigner un Dugan-MY16 en tant que maître en mettant son commutateur
NORM-SLAVE du panneau arrière en position NORM (haute).
2. Connecter les autres unités en adoptant une configuration en anneau.
Les connecteurs LINK IN et OUT de chaque unité sont utilisés pour créer l'anneau.
3. Désigner les autres unités connectées en tant qu'esclaves en mettant leurs
commutateurs NORM-SLAVE du panneau arrière en position SLAVE (basse).
Si des contrôleurs de mixage automatique Dugan externes sont connectés à une
ou plusieurs Dugan-MY16s, l'une des Dugan-MY16s doit être définie en tant que
master
.

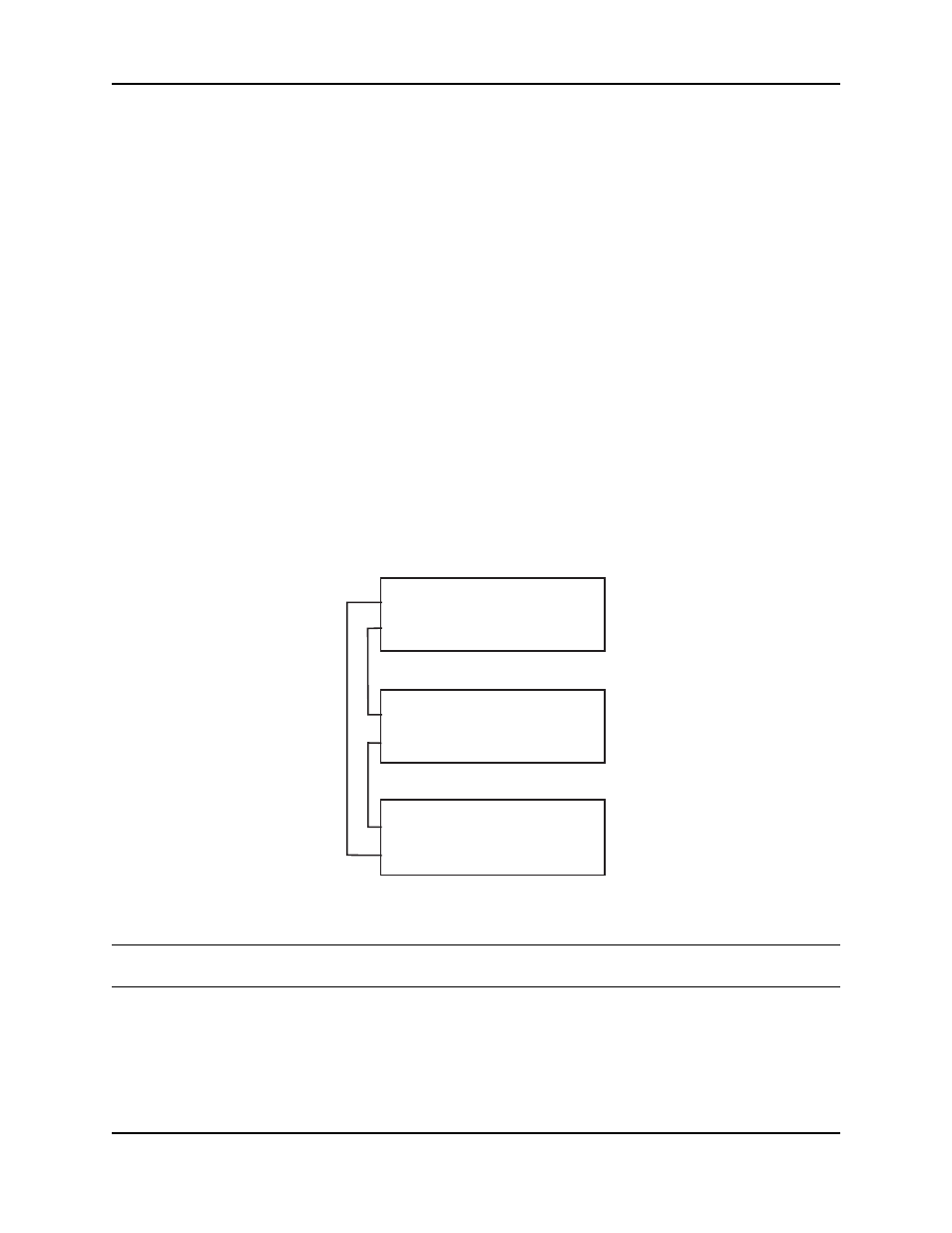

Figure 2-3 Connecter des Dugan-MY16s sous forme d'anneau
NOTE : Une seule Dugan-MY16 doit être désignée en tant que master.
LINK IN
LINK OUT
Master
Slave
Slave
LINK IN
LINK OUT
LINK IN
LINK OUT
