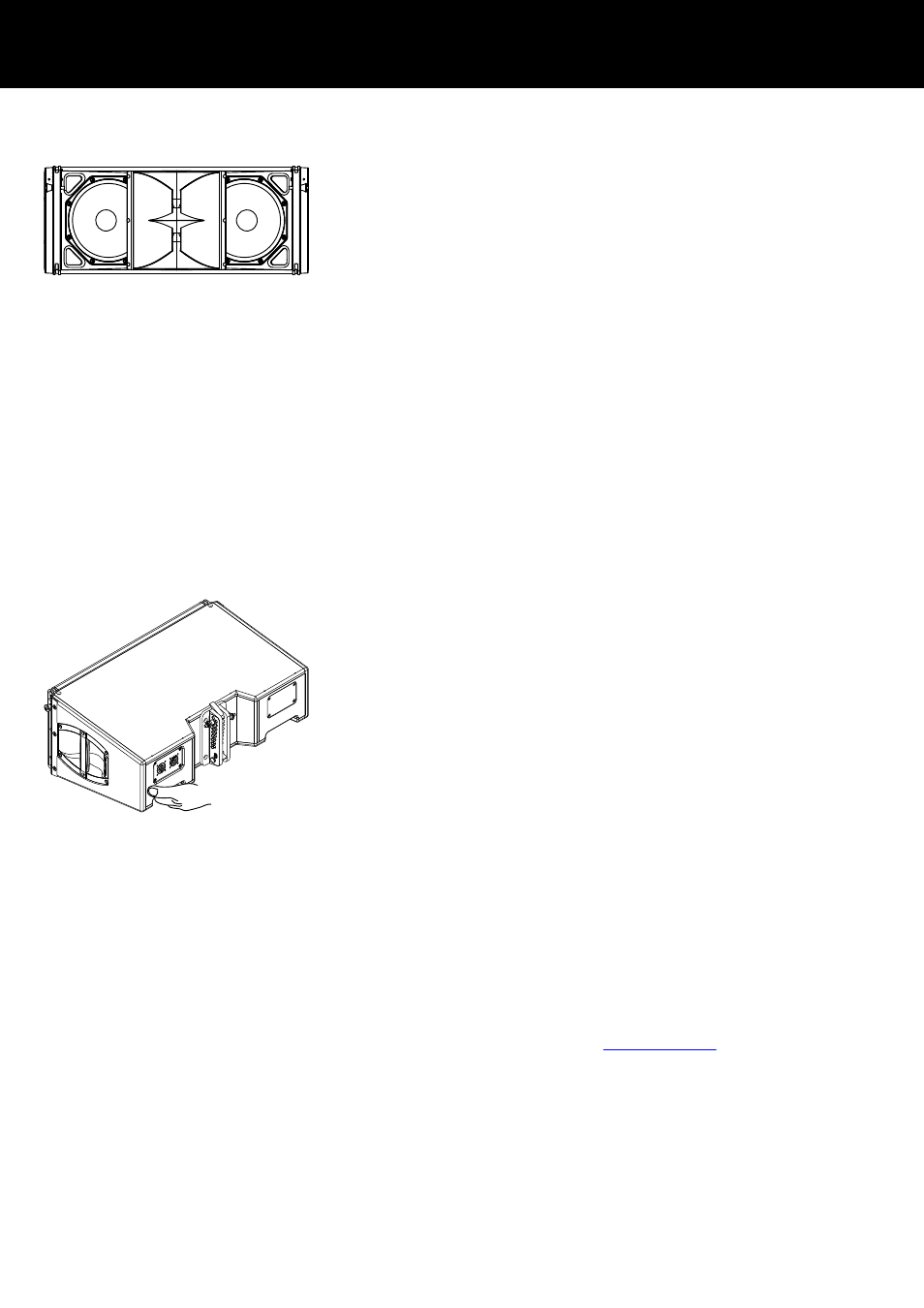

2.1. Description du produit
Le module de line array Y8 a été conçu pour des applications de
renforcement sonore de petite ou de moyenne ampleur. Avec l'ac‐
cessoire de fixation Y Flying Frame, une colonne suspendue peut
compter jusqu'à 24 enceintes, produisant un modèle de dispersion
de 80° à directivité constante dans le plan horizontal.
Les enceintes line array Y12 sont acoustiquement et mécanique‐
ment compatibles avec les Y8 et produisent une dispersion hori‐
zontale de 120°.
Les Y8 / Y12 sont des enceintes passive à 2 voies intégrant
2 boomers 8" en néodyme, un moteur 1.4" monté sur une bobine
de 3" pour les fréquences aiguës ainsi qu'un filtre passif.
La portion cylindrique de la forme d'onde déployée par chacune
des enceintes, combinée à l'absence de vide à l'avant de chacune
d'elle, nous restitue une onde cohérente. Les angles de couplage
disponibles entre deux enceintes adjacentes sont compris entre 0°
et 14°, par pas de 1°.
Les deux haut-parleurs basse fréquence sont disposés selon une
configuration dipolaire autorisation une disposition verticale
exceptionnelle jusque dans les basses fréquences. L'angle nominal
de dispersion est maintenu jusqu'à 500 Hz.
La réponse en fréquence s'étend de 54 Hz à plus de 19 kHz.
Les enceintes sont fabriquées en contreplaqué marine et sont revê‐
tues d'une peinture de finition noire résistante aux chocs. La façade
de l'enceinte est protégée par une grille métallique rigide, doublée
d'une mousse transsonore interchangeable. Pour faciliter le trans‐
port de l'enceinte, on trouve une poignée sur chaque flanc latéral
et deux poignées basses supplémentaires encastrées à l'arrière.
Colonnes et accessoires d'accrochage de Série Y
Les assemblages de Série Y peuvent combiner des enceintes Y8 ou
Y12 ainsi que des Sub-Bass cardioïdes Y-SUB.
Les enceintes sont mécaniquement raccordés avec les accessoires
d'accrochage situés sur les deux côtés de la face avant et au
centre de la face arrière. Tous les éléments nécessaires à la fixa‐
tion sont déjà intégrés sur l'enceinte. Ils peuvent néanmoins être
repliés ou coulisser pour être extraits.
Une description détaillée des accessoires d'accrochage de la Série
Y est disponible dans le manuel d'accrochage de la Série Y, fourni
avec le dispositif d'accrochage en forme de cadre Y Flying frame.
La documentation technique "TI 385 d&b Line array design,
d&b ArrayCalc" offre un descriptif précis de la conception et plani‐
fication des alignements de Série Y. Elle est également incluse avec
le Y Flying frame.
Le logiciel de simulation d&b ArrayCalc est téléchargeable sur le
site Internet de d&b www.dbaudio.com .
