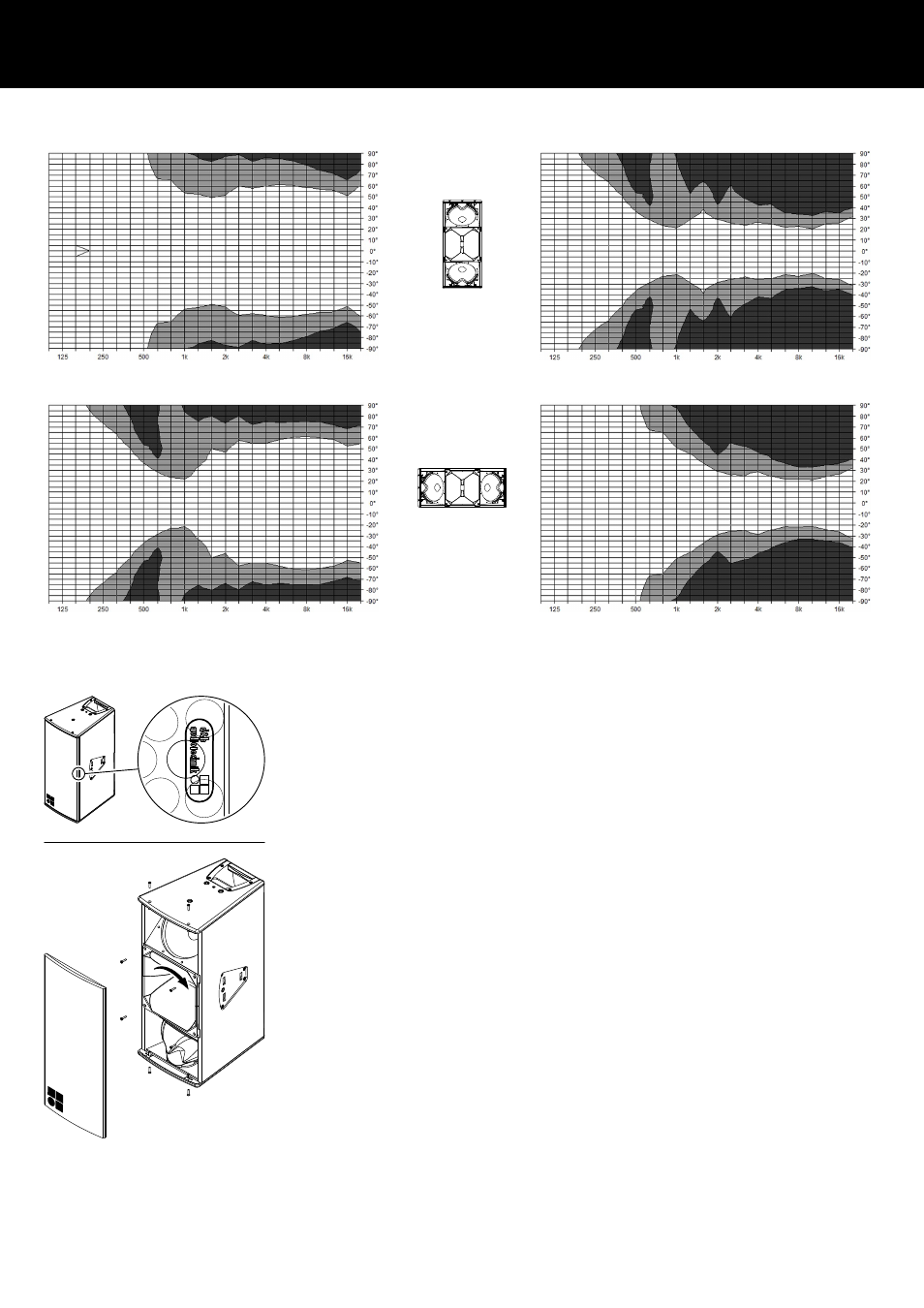

Diagramme isobare horizontal
Y10P
configuration verticale
Diagramme isobare vertical
Diagramme isobare horizontal
Y10P
configuration horizon‐
tale, rotation pavillon
Diagramme isobare vertical
Modification de la dispersion du pavillon HF
Par défaut, la position du pavillon HF dans l'enceinte est celle qui
permet de constater la dispersion horizontale nominale quand l'en‐
ceinte est à la verticale. Cette position est matérialisée par une éti‐
quette blanche sur l'embase du pavillon. L'étiquette est visible à tra‐
vers la grille de façade de chaque côté de l'enceinte (voir ci-
contre).
Le pavillon HF peut tourner sur 90°.
Outils requis : Clé Torx (#TX20).
1. Desserrer les vis torx des flancs supérieur et inférieur de l'en‐
ceinte et retirer la grille de façade.
2. Desserrer les vis en tenant l'embase du pavillon et faire tourner
le pavillon.
3. Remettre le pavillon en procédant comme suit :
– S'assurer que le joint du pavillon est bien en place.
– Remettre le pavillon.
– Insérer toutes les vis et les serrer minutieusement dans le
sens horaire jusqu'à fixation parfaite dans les ouvertures
fraisées.
4. Remettre la grille de façade.
Modification de la dispersion du pavillon HF
