Connexions
1
2
3
4
5
1
2
3
4
5
Sense D rive
passive
crossover

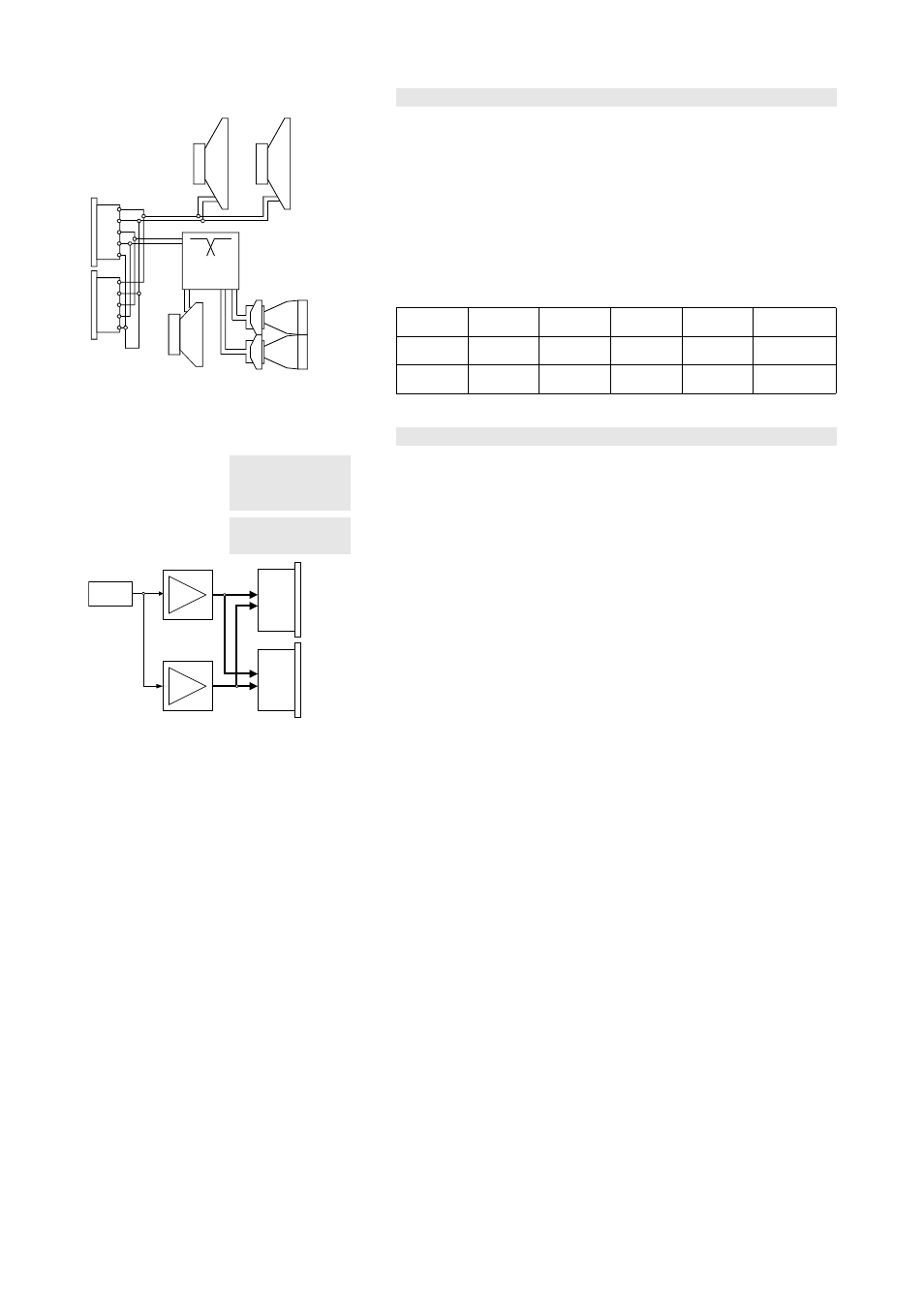

Fig. 2: Câblage des connecteurs
Le J12 dispose de deux connecteurs EP5. Les cinq broches des deux
connecteurs sont reliées en parallèle. Les points 1/2 sont destinés aux
basses fréquences tandis que les points 3/4 reçoivent les hauts
médiums. Le point 5 est dédié à la technologie SenseDrive. La prise
mâle sert de prise d'entrée et la femelle permet une connexion directe
avec des baffles supplémentaires.
Le J12 peut être équipé en connecteurs NL8 en option. Les
équivalences entre broches des connecteurs EP5 et NL8 figurent dans le
tableau ci-dessous.
LF + LF • MF/HF + MF/HF • SenseDrive
EP5 1 2 3 4 5
NL8 1+ 1• 4+ 4• 3•
Amplification avec D12
ATTENTION ! Les baffles J12 ne doivent être alimentés que par des amplificateurs
d&b correctement configurés. Le cas échéant, leurs composants risquent
d'être endommagés.
IMPORTANT ! En sélectionnant "2-Way Active" et un mode J12, le D12 peut amplifier
activement jusqu'à deux J12.
INPUT A
OUT A
2-Way
SenseDrive
OUT B
2-Way AMP B
AMP A
Fig. 3: Routage entrée/sortie du D12
Mode 2 voies actives
Le signal d'entrée arrive par l'INPUT A et est dirigé vers l'INPUT B à
l'interne.
La fonctionnalité SenseDrive requiert qu'au moins une enceinte soit
connectée à la sortie A du D12.
Configurations "J12 Arc" et "J12 Line"
L'amplificateur D12 offre deux configurations pour les enceintes J12. La
sélection de l'une ou de l'autre dépend de la courbe de la section. Au
sein d'un alignement standard de J12, les deux configurations peuvent
être utilisées.
La configuration "Arc" est destinée à des J12 au sein de sections
arquées
.
La configuration "Line" s'applique à des sections de longue portée,
comptant au moins trois angles de couplage consécutifs de 0° ou 1°.
Comparativement
à la configuration "Arc", la gamme des
hauts/médiums est réduite pour compenser le champ proche étendu.
La transition de la configuration "Line" à la "Arc" suit la progression de
l'angle de couplage, mais peut tenir compte de certains écarts, du fait
du câblage par paire des enceintes.
Presets disponibles
Afin d'obtenir des ajustements acoustiques, les fonctions CUT, HFC et
CPL peuvent être sélectionnées quelque soit l'utilisation du J12.
Circuit CUT
Le mode CUT entraîne une atténuation du niveau de graves du J12. Les
J12/J8 sont maintenant configurés pour fonctionner avec les Sub-Bass
d&b J-SUB, Q-SUB ou B2-SUB.
