Connexions
1
2
3
4
5
Sense D rive

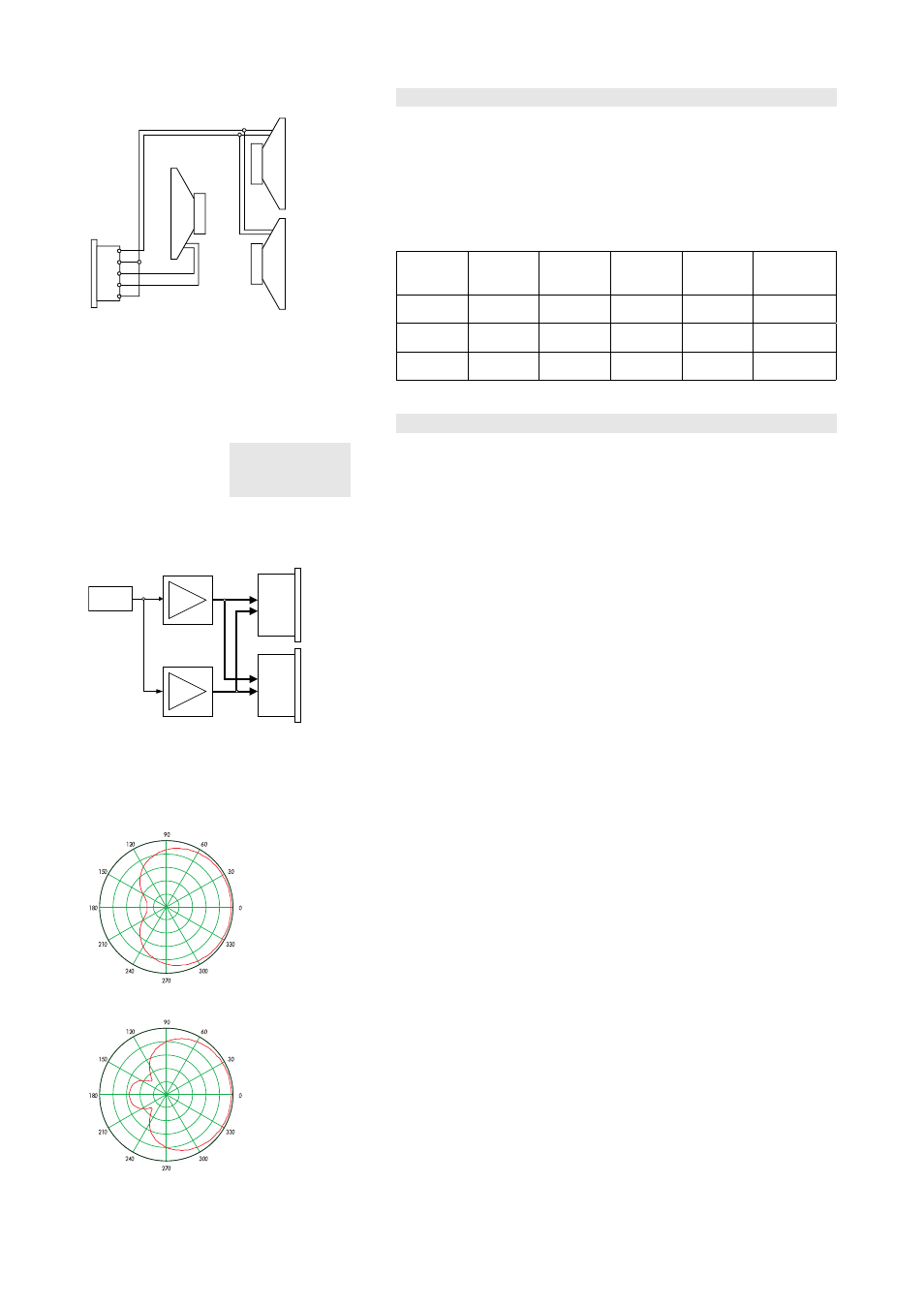

Fig. 2: Câblage des connecteurs
Le J-SUB est équipé d'un seul connecteur NLT4F. Les pins 1+/1– sont
destinés aux haut-parleurs montés en face avant. Aux pins 2+/2– est
affecté le haut-parleur orienté vers la face arrière.
Le J-SUB peut être muni de connecteurs EP5 ou NL8 en option. Les
équivalences entre broches des connecteurs NLT4F, EP5 et NL8 figurent
dans le tableau ci-dessous.
LF +
Avant
LF –
Avant
LF +
Arrière
LF –
Arrière
SenseDrive
Avant
NLT4F 1+ 1– 2+ 2– n.a.
EP5 1 2 3 4 5
NL8 1+ 1– 4+ 4– 3–
Amplification
ATTENTION ! Les Sub-Bass J-SUB ne doivent être alimentés que par des
amplificateurs d&b correctement configurés. Le cas échéant, leurs
composants risquent d'être endommagés.
En sélectionnant "2-Way Active" et un mode J-SUB, chaque paire de
canaux de sortie d'amplification peut amplifier activement un seul
J-SUB.
INPUT A
OUT A
2-Way
SenseDrive
OUT B
2-Way AMP B
AMP A
Fig. 3: Routage Input/Output du D12 en
mode “2-Way Active”.
Le signal d'entrée est relié à un canal d'amplification, puis acheminé
(raccordé) à l'intérieur vers le second canal.
Sur l'amplificateur D12, la fonction SenseDrive impose le raccordement
du Sub-Bass à la sortie A.
En mode régulier, le J-SUB peut-être utilisé avec les enceintes d&b
éligibles en mode CUT. Dans ces circonstances, les deux canaux de
l'amplificateur sont ajustés, de sortes qu'ils créent un patron polaire de
dispersion Cardioïde ce qui nous procure un maximum réjection à
l’arrière. Le J-SUB peut-être suspendue ou déployées au sol. Gardez
un minimum de 60 cm (2 pieds) entre des colonnes de cabinets
adjacentes.
Presets disponibles
Fig. 4: Modèle polaire cardioïde
Fig. 5: Modèle polaire hypercardioïde
Circuit INFRA
En mode circuit INFRA, la fréquence d'utilisation haute du système est
réduite de 100 Hz à 70 Hz. Le J-SUB peut alors être utilisé pour
compléter les enceintes d&b éligibles en mode pleine bande.
Circuit HCD
Sélectionner le paramètre HCD (Hypercardioïde) permet d'optimiser le
réglage des canaux avant et arrière en vue d'obtenir une réjection
maximale sur les côtés arrières gauche et droit. Il en découle un modèle
de dispersion hypercardioïde. Cette caractéristique est particulièrement
utile en présence de colonnes de Sub-Bass déployées sur les côtés droit
et gauche de la scène car elle assure un minimum d'interférence sur
scène.
Le mode HCD peut être employé dans un contexte d'émission libre et
sans obstacle ou devant des parois murales. L'espace minimal requis
entre le mur et le J-SUB est garanti par les roues à l'arrière de la caisse
du Sub-Bass. Même en mode HCD, des J-SUB adjacents doivent être
séparés de 60 cm (2 ft).
