2.1. Description du produit
Les enceintes E4 et E5 sont des enceintes 2 voies très légères, de
conception passive et équipées de tweeters à dôme à forte disper‐
sion en montage coaxial. Le montage coaxial offre un modèle de
dispersion symétrique dans le plan horizontal ou vertical et permet
l'installation des enceintes dans un sens ou dans l'autre.
La E4 renferme un haut-parleur inférieur de 4” en néodyme dans
une enceinte fermée et ultracompacte. La réponse en fréquence
s'étend de 130 Hz à 20 kHz.
La E5 renferme un haut-parleur inférieur de 5”en ferrite dans un
coffret bass-reflex. Sa réponse en fréquence s'étend de 85 Hz à
20 kHz.
Les deux systèmes peuvent être utilisés seuls ou complétés par des
Sub-Bass de la série E.
L'enceinte est moulée par injection et recouverte d'une peinture de
finition résistante aux chocs. La façade de l'enceinte est protégée
par une grille métallique rigide.
Le panneau arrière des enceintes E4 et E5 comprend un insert
fileté M10 prévu pour la rotule d'adaptation Z5356 E4/E5 Ball
joint adapter.
De plus, un crochet de sécurité [S] intégré au panneau arrière
permet l'accrochage d'un deuxième câble de sécurité.
ATTENTION !
Ne suspendre aucune charge
Le crochet de sécurité [S] ne doit en aucun cas supporter la
moindre charge supplémentaire.
2.2. Connexions
Les enceintes sont équipées de deux connecteurs NL4 et d'un bor‐
nier terminal bipolaire (ST - jusqu'à 6 mm
2 /AWG 10). Les quatre
broches des deux connecteurs sont reliées en parallèle. Les
enceintes occupent les points 1+/1–. Les points 2+/2– sont des‐
tinés aux Sub-Bass actifs.
Les équivalences des options possibles de connexion figurent dans
le tableau ci-dessous.
NL4 1+ 1– 2+ 2–
PT Rouge (+) Noir (–) n.a. n.a.

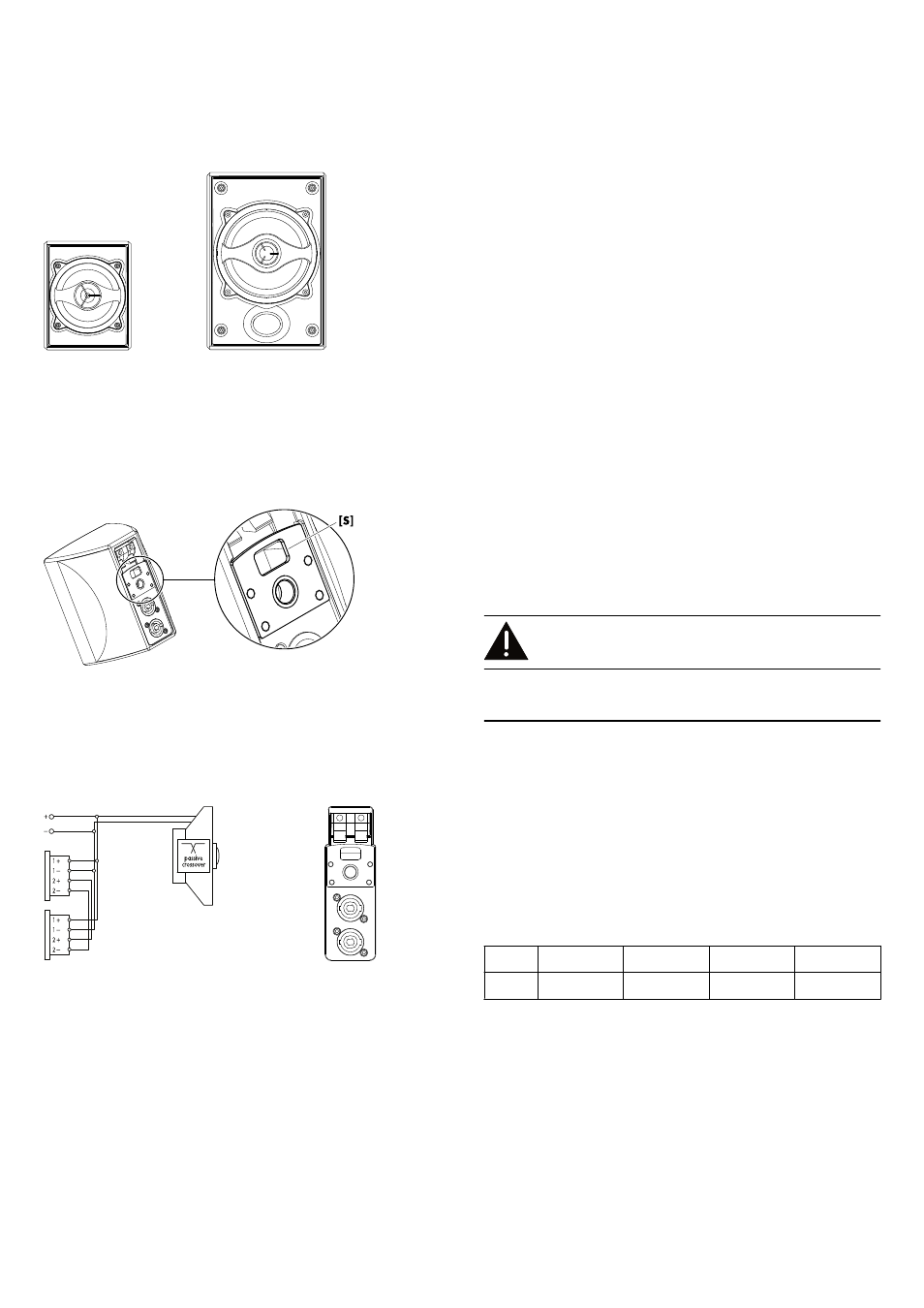

Fig. 1 : Enceinte E4/E5
Fig. 2 : Câblage des connecteurs
2. Enceinte E4/E5
