2.1. Description du produit
Le B6-SUB est un Sub-Bass compact actif à hautes performances.
Le caisson bass-reflex intègre un haut-parleur 18" en néodyme à
longue excursion. La réponse en fréquence s'étend de 37 Hz à
140 Hz.
L'ébénisterie est en contreplaqué marine et revêtue d'une peinture
de finition noire résistante aux chocs. La façade de l'enceinte est
protégée par une grille métallique rigide, doublée d'une mousse
transsonore interchangeable. L'enceinte est équipée d'une poignée
par côté et de quatre roues renforcées à l'arrière en face arrière.
Un insert fileté M20 est monté sur la face supérieure pour recevoir
un pied d'enceinte pour le déploiement d'enceintes large bande.
Deux glissières sous le flanc inférieur maintiennent l'enceinte en
place et protègent sa partie inférieure contre les rayures. Le pan‐
neau supérieur de l'enceinte est creusé par endroits en tenant
compte des glissières pour un maintien optimal en cas d'empile‐
ment de B6-SUB.
2.2. Connexions
L'enceinte est équipée de deux connecteurs à 4 broches. Les
quatre broches des deux connecteurs sont reliées en parallèle. Le
B6-SUB occupe les points 2+/2–. Les points 1+/1– sont destinés
aux enceintes large bande. La prise mâle sert de prise d'entrée et
la femelle permet une connexion directe avec des enceintes sup‐
plémentaires.
L'enceinte peut être équipée en connecteurs NL4 M ou EP5 en
option.
Les équivalences des options possibles de connexion figurent dans
le tableau ci-dessous.
NLT4 F/M
NL4 M
1+ 1– 2+ 2– n.a.
EP5 1 2 3 4 5 (SenseDrive)
d&b SenseDrive
La fonction SenseDrive intégrée aux amplificateurs D12 autorise la
compensation électrique des propriétés du câble d'enceinte utilisé.
SenseDrive nécessite un câble de détection supplémentaire. Sense‐
Drive n'est donc disponible qu'avec des connecteurs EP5 et 5
câbles pour le raccordement des enceintes compatibles.
Note : Dès lors que le D12 est configuré en mode "Mix
TOP/SUB", la fonction SenseDrive est disponible mais unique‐
ment sur le connecteur B de la sortie.
d&b LoadMatch
À partir de l'amplificateur D80, la fonction LoadMatch permet à
l'amplificateur de compenser électriquement les propriétés du
câble d'enceinte sans qu'il soit nécessaire d'ajouter un câble de
détection supplémentaire. Sur les enceintes compatibles, Load‐
Match est donc indépendant du type de connecteur utilisé.

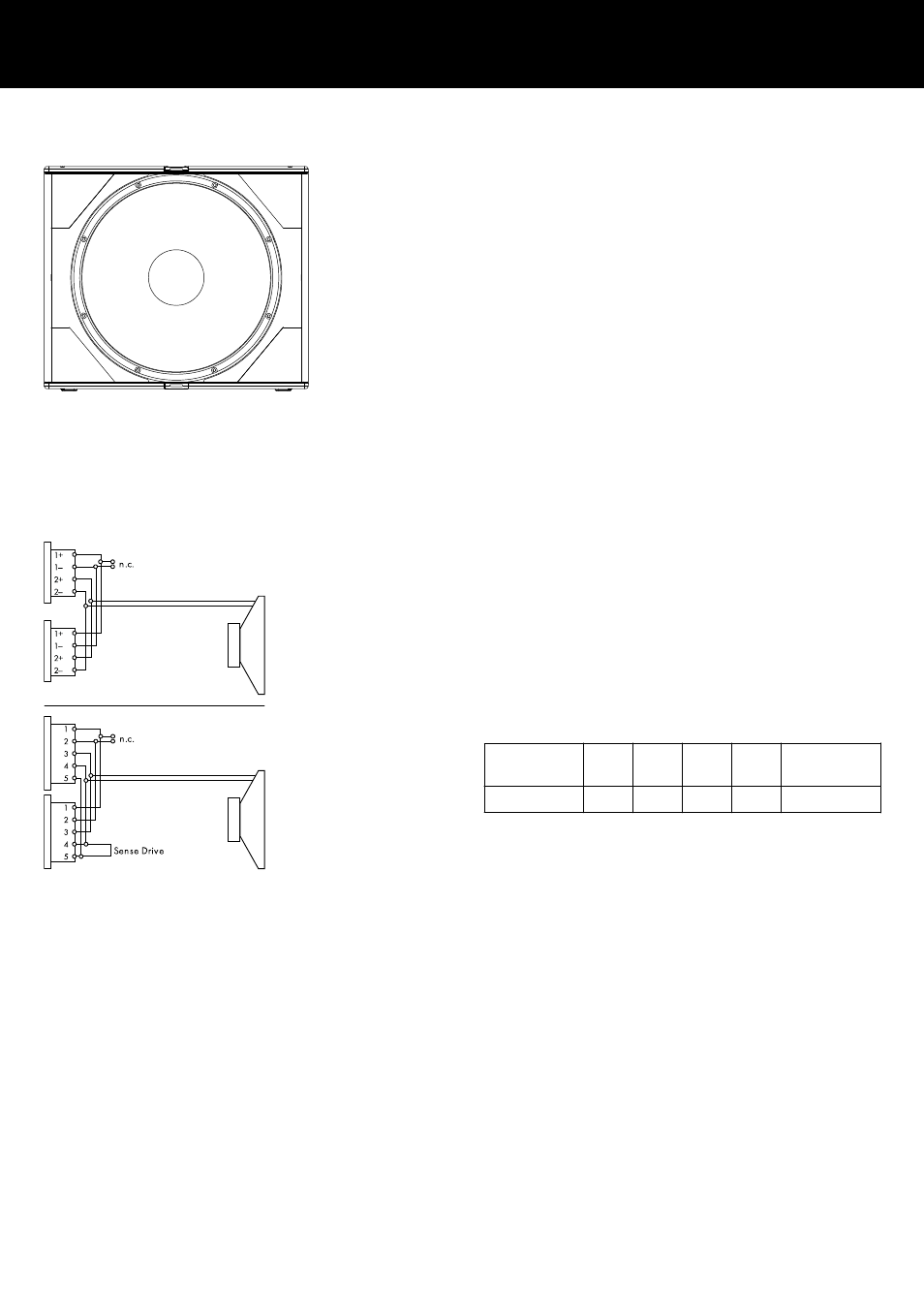

Câblage des connecteurs NLT4 F/M/NL4 M et EP5
2. Enceinte B6-SUB
