2.1. Description du produit
La 8S est une enceinte large bande à deux voies et filtre passif
composée d'une ébénisterie au design bass-reflex, d'un haut-par-
leur de 8" et d'une gorge de sortie de 1" en montage coaxial. Le
montage coaxial du haut-parleur à compression de 1" et du
boomer de 8" et l'utilisation d'un seul aimant réduit les dimensions
de l'enceinte et offre une dispersion HF à directivité constante de
100°.
Avec une réponse en fréquence allant de 70 Hz à 20 kHz, l'en-
ceinte peut être utilisée comme système à large bande ou com-
pléter des Sub-Bass des séries xS ou xA.
L'ébénisterie est en contreplaqué marine et revêtue d'une peinture
de finition noire résistante aux chocs. La face avant de l'enceinte
est protégée par une grille métallique rigide, doublée d'une
mousse trans-sonore interchangeable.
Le panneau arrière de l'enceinte 8S comprend deux inserts filetés
M8 destinés à la lyre "Z5404 Flying bracket 8S" et aux déports
muraux "Z5402 Wall mount M" ou "Z5403 Wall mount L". Les
faces supérieures et intérieures sont équipées d'un insert M8 prévu
pour accueillir la lyre "Z5408 Horizontal bracket 8S". Les inserts
sont protégés par de faux caches de même couleur que l'enceinte.
Les caches doivent être retirés avant tout montage d'accessoires.
Versions
La version résistante aux intempéries (WR) permet un fonctionne-
ment en extérieur (IP34, Pointage vertical maximal : +15°). Les
enceintes bénéficient d'une finition noire résistante aux impacts et
aux intempéries (PCP - Polyurea Cabinet Protection).
2.2. Connexions
L'enceinte est équipée de deux connecteurs NL4 et d'un bornier
bipolaire (ST - jusqu'à 4 mm
2 /AWG 11). Les quatre broches des
deux connecteurs sont reliées en parallèle. L'enceinte occupe les
points 1+/1–. Les points 2+/2– sont destinés aux Sub-Bass actifs.
Les enceintes de la version WR sont fournies avec un câble fixe
(type PG, H07-RN-F, 2 x 2.5 mm
2 (AWG 13), longueur standard
5.5 m (18 ft).
Les équivalences des options possibles de connexion figurent dans
le tableau ci-dessous.
NL4 1+ 1– 2+ 2–
ST + – n.a. n.a.
PG Marron (+) Bleu (–) n.a. n.a.

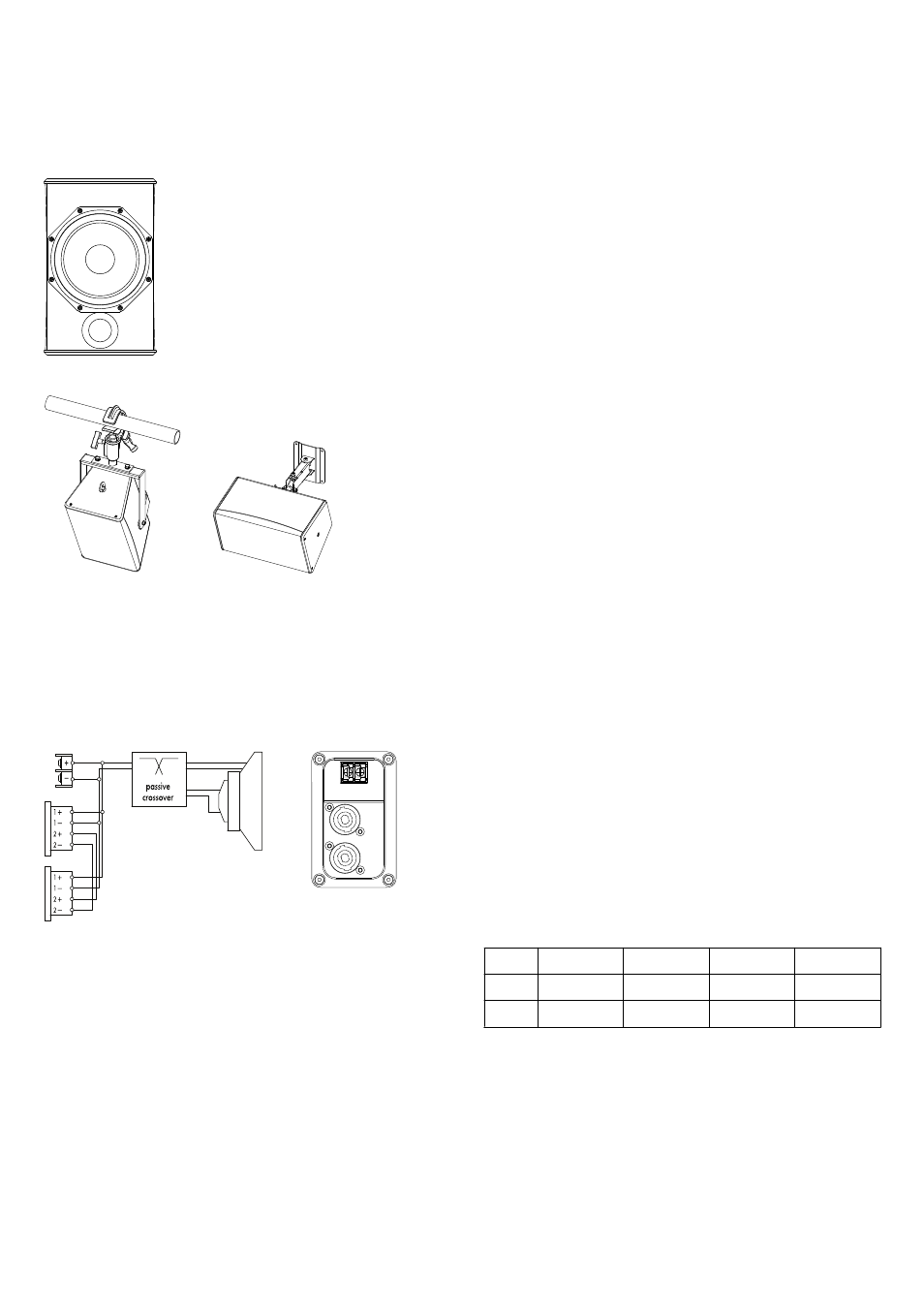

Fig. 1 : Enceinte 8S
Exemples d'accrochage :
8S avec lyre "Z5404 Flying bracket", raccord "Z5010 TV spigot"
et sabot "Z5012 Pipe clamp".
8S avec déport mural "Z5403 Wall mount L".
Fig. 2 : Câblage des connecteurs
2. Enceinte 8S
