Fig. 5 : Raccordement par câble fixe
Connexion NL4 avec plaque de protection
Les deux prises de connexion NL4 de la plaque de connexion de
l'enceinte se trouvent dans une encoche, ce qui permet d'utiliser la
plaque [1] et les connecteurs NL4 comme indiqué ci-contre (voir
graphique).
Note : ce choix implique l'utilisation de connecteurs de type
Neutrik NL4FC.
La plaque est équipée de deux ouvertures prédécoupée permet-
tant le repiquage de l'enceinte.
Effectuer la connexion NL4 en suivant les étapes ci-dessus dans la
partie Þ "Connexion par câble fixe" à la page 6.
2.3. Amplification
AVIS !
Les enceintes d&b ne doivent être alimentées que par des amplifi-
cateurs d&b correctement configurés. Toute autre configuration ris-
querait d'en endommager les composants.
Amplification avec D6 ou D12
Sélectionner le preset 27S-SUB pour Sub-Bass 27S ou 27A.
Le D12 propose alors les modes "Dual Channel" et "Mix TOP/
SUB". Pour les associer avec des enceintes large bande alimentées
par un seul câble à 4 conducteurs, passer en mode "Mix TOP/
SUB".
Chaque canal d'amplificateur D6 ou D12 peut alimenter jusqu'à
deux enceintes 27S-SUB ou 27A-SUB.
2.3.1. Presets disponibles
Afin d'obtenir des ajustements acoustiques, le mode circuit 100 Hz
peut être sélectionné.

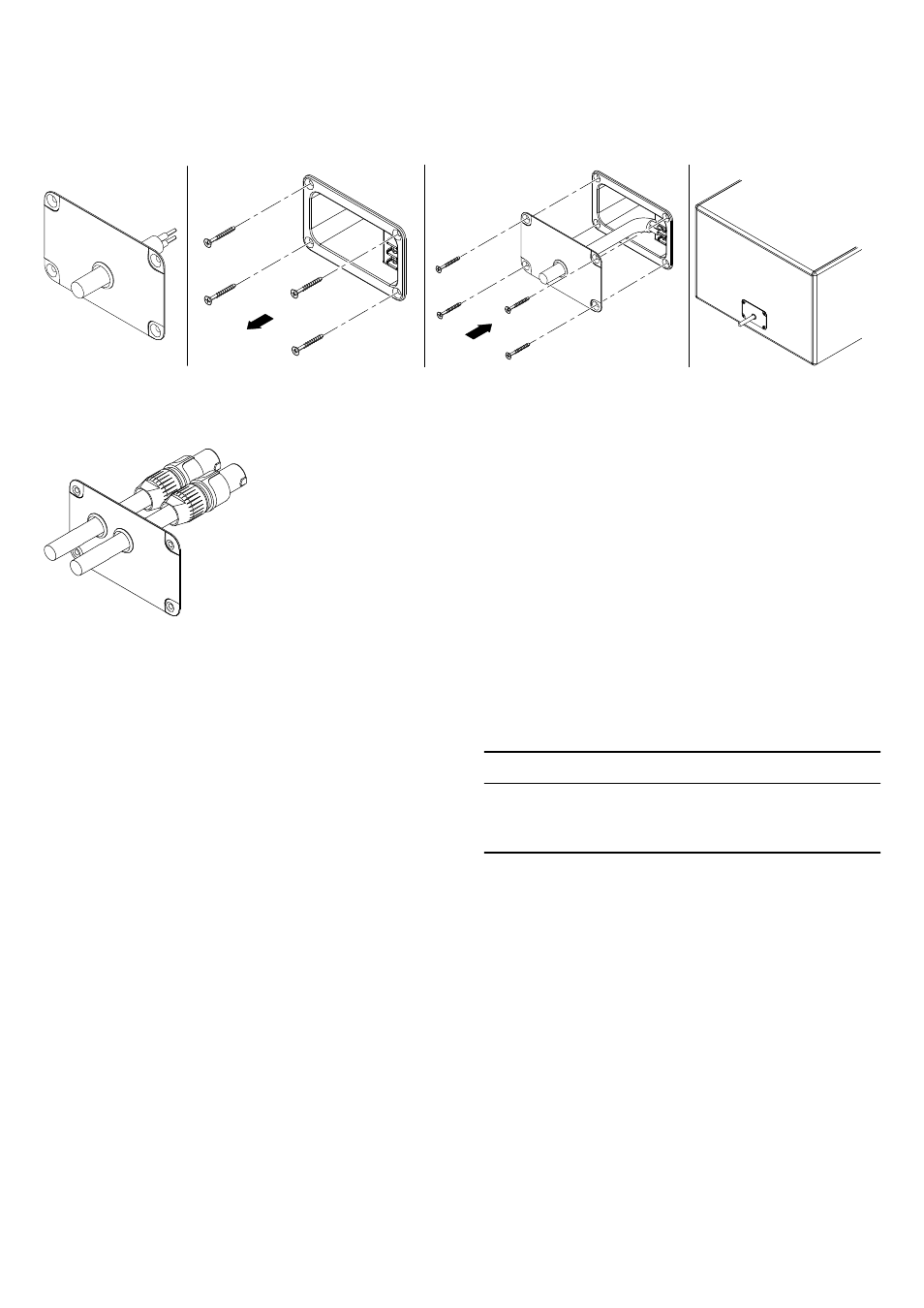

Fig. 6 : Connexion câble NL4 avec plaque de protection [1]
d&b 27S-SUB/27A-SUB Manuel d'utilisation (1.2 FR) 7
