6.5. Communications description
Un ou plusieurs compteurs EDMk peuvent être branchés à un ordinateur ou un PLC. Grâce à ce système, il est
possible, outre le fonctionnement habituel de chacun d’entre eux, de centraliser les données en un seul point de
registre. EDMk est doté d’une sortie de communication série type RS-485. En branchant plus d’un analyseur à un
bus de communication RS-485, il est nécessaire d’assigner à chacun d’entre eux une adresse de périphérique (de
01 à 255), afi n que le master (ordinateur ou PLC) envoie à ces adresses les consultations des différents registres
mesurés ou calculés. La connexion RS-485 aura lieu avec un câble de communication de pair tressé avec maille de
blindage, au minimum de trois câbles, avec une distance maximum entre le master et le dernier appareil de 1.200
mètres. Dans ce bus série RS-485 un maximum de 32 appareils peuvent être connectés.L’analyseur de réseaux
de type EDMk se communique en utilisant un protocole MODBUS RTU© (Polling Question / Réponse).

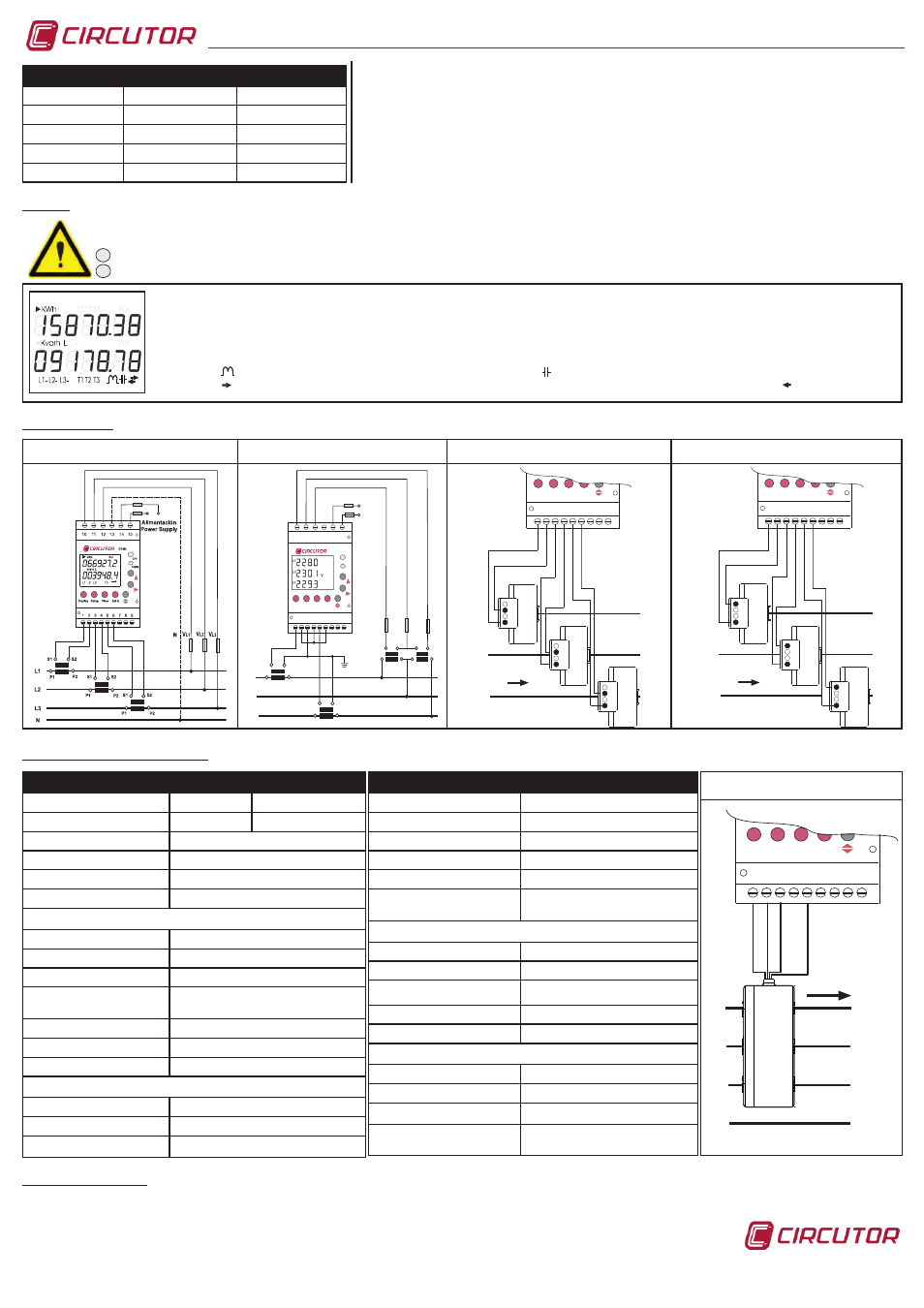

7. ÉCRAN
Le display du Compteur d’Énergie EDMk est divisé en deux zones de visualisation : la première d’entre elles (dans la partie supérieure) montre la valeur des compteurs
d’Énergie (Énergie Active et Énergie Réactive Inductive ou Capacitive), et la seconde, montre la mesure, en temps réel, effectuée en ce moment.
- L1 -, L2 - and L3 - montre que l’appareil dispose de tension de mesure dans chacune des phases ; si une d’entre elle se trouvait sans tension de mesure,
l’identifi catif correspondant à cette phase disparaît. Les symboles négatifs qui apparaissent après chacune des phases (L), indiquent le sens du courant
des transformateurs d’intensité, en informant si au point de mesure, l’énergie est consumée ou générée (
L1 , L2 et L3 informe d’éventuelles erreurs de
connexion des transformateurs de courant par un scintillement).
-
T1 , T2 y T3 identifi catif uniquement disponible sur le type EDM3k; il montre le tarif sélectionné à cet instant précis, indépendamment du tarif visualisé
dans la zone supérieure.
- Le symbole
indique que la nature de la charge est inductive. Le symbole indique que la nature de la charge est capacitive.
- Le symbole indique que le compteur se trouve situé dans le premier et le quatrième quadrant (consommation). Le symbole indique que le
compteur se trouve dans le second et le troisième quadrant (génération).
8. BRANCHEMENT
9. CARACTÉRISTIQUES TECHNIQUES
EDMk-ITF-RS485-C2 Convertisseur Intelligent Convertisseur Ethernet
M31751 M54020 M54031 / M54032
BORNES RS-485 BORNES RS-485 RS-485 / RS-232
A (+) 1 (A) A
B (-) 2 (B) B
S (GND) 5 (GND) S
10. SERVICE TECHNIQUE
En cas de doute concernant le fonctionnement ou en cas de panne de l’appareil, veuillez contacter le service technique de CIRCUTOR, SA.
CIRCUTOR, SA
. – Service Technique.
Vial Sant Jordi s/n
08232 Viladecavalls, Barcelona
Manuel du EDMk
M98204801-02-11A
CIRCUIT D’ALIMENTATION TYPE C.A. TIPE C.A. ET C.C.
Monophasé 230 V a.c. 85..265 Va.c./ 95..300 Vd.c.
Fréquence 45...65 Hz 0...65 Hz
Tolérance de tension -15 %... +10 %
Consommation maximum 5 V·A
Température de travail -20 ºC...+60 ºC
Humidité (sans condensation) 5 %...95 %
CARACTÉRISTIQUES MÉCANIQUES
Matériel boîte Plastique V0 Auto-éteignable
Protection appareil monté (frontal) IP 51
Protect. sans monter (côtés et postér). IP 31
Cables pour la mesure de tension et
alimentation
1 mm²
Cables des transformateurs 2,5 mm²
Maximum altitude 2.000 m
Dimensions (mm) 85 x 52 x 70 (3 steps)
CLASS
Classe Précision en Énergie Active Classe 1 - EN62053-21
Classe Précision en Énergie Réactive Classe 2 - EN62053-23
NORMES EN62052-11, EN62053-21, EN62053-23, EN61010-1
CIRCUIT DE MESURE
Tension nominale 300 V a.c. f-N / 500 V a.c. f-f
Fréquence 45...65 Hz
Courant nominale .../5A, .../1 ou .../250mA (model MC3)
Surcharge permanente 1,2 In
Consommation circuit tension par phase 0,3 V·A
Consommation circuit courant par phase
0,3 V·A en .../5 A ou .../250mA.
et 0,06 V·A en .../1 A
CARACTÉRISTIQUES TRANSISTORS SORTIE DE PULSATIONS
Transistor opto-isolé (collecteur ouvert) NPN
Tension maximum de manœuvre 24 V c.c.
Intensité maximum de manœuvre 50 mA
Fréquence maximum 5 imp / s
Durée pulsation: 50 ms
CONEXION DU TRANSISTOR
Sortie 1 Term. 9 - 8
Sortie 2 Term. 7 - 8
MAXIMUM COUNTER VALUE 9999999 kW
SÉCURITÉ
Catégorie III / EN-61010-1 Protection contre choc
électrique par double isolement de classe II
Tel.: (+34) 93 745 29 00
Fax: (+34) 93 745 29 14
e-mail: [email protected]
CPU CPU conduit indique que le périphérique fonctionne de clignoter à droite en une seconde d’intervalle
COMM COMM LED clignote rapidement en variable d’intervalle lorsque l’appareil est de recevoir ou d’envoyer des informations pensée port RS-485.
3 ou 4 câbles (basse tension) 3 câbles (2 TT y 3 TC) MC1-20 (200 A) MC1-30 (500 A)
L1
L2
L3
min
max Pd N
max
clear
COMM
CPU
CVM-MINI
reset N N reset energy N
1 2 3 4 5 6 7 8 9
10 11 12 13 14 15
b
B
a
A
b
B
a
A
V L1 V L2 V L3
S2
P2
S1
P1
S2
P2
S1
P1
TYPE MC3
Set A
NS
Display
ND NS
Setup Clear
NC
1 2 3 4 5 6 7 8 9
L1
L2
L3
N
1P1
2P1
3P1
1P2
2P2
3P2
COM
2S1
L1
L2
L3
N
1P1
2P1
3P1
1P2
2P2
3P2
1S1 3S1
Set A NS Display ND NS Setup Clear NC
1 2 3 4 5 6 7 8 9
L1
L2
L3
L1
L2
L3
1S11S22S12S2
1S11S22S12S2 MC1-20
MC1-20
1S11S22S12S2 MC1-20
Set A NS Display ND NS Setup Clear NC
1 2 3 4 5 6 7 8 9
L1
L2
L3
L1
L2
L3
1S11S22S12S2
1S11S22S12S2 MC1-30
MC1-30
1S11S22S12S2 MC1-30
