CVM-NRG96
35 M98172501-02-05A

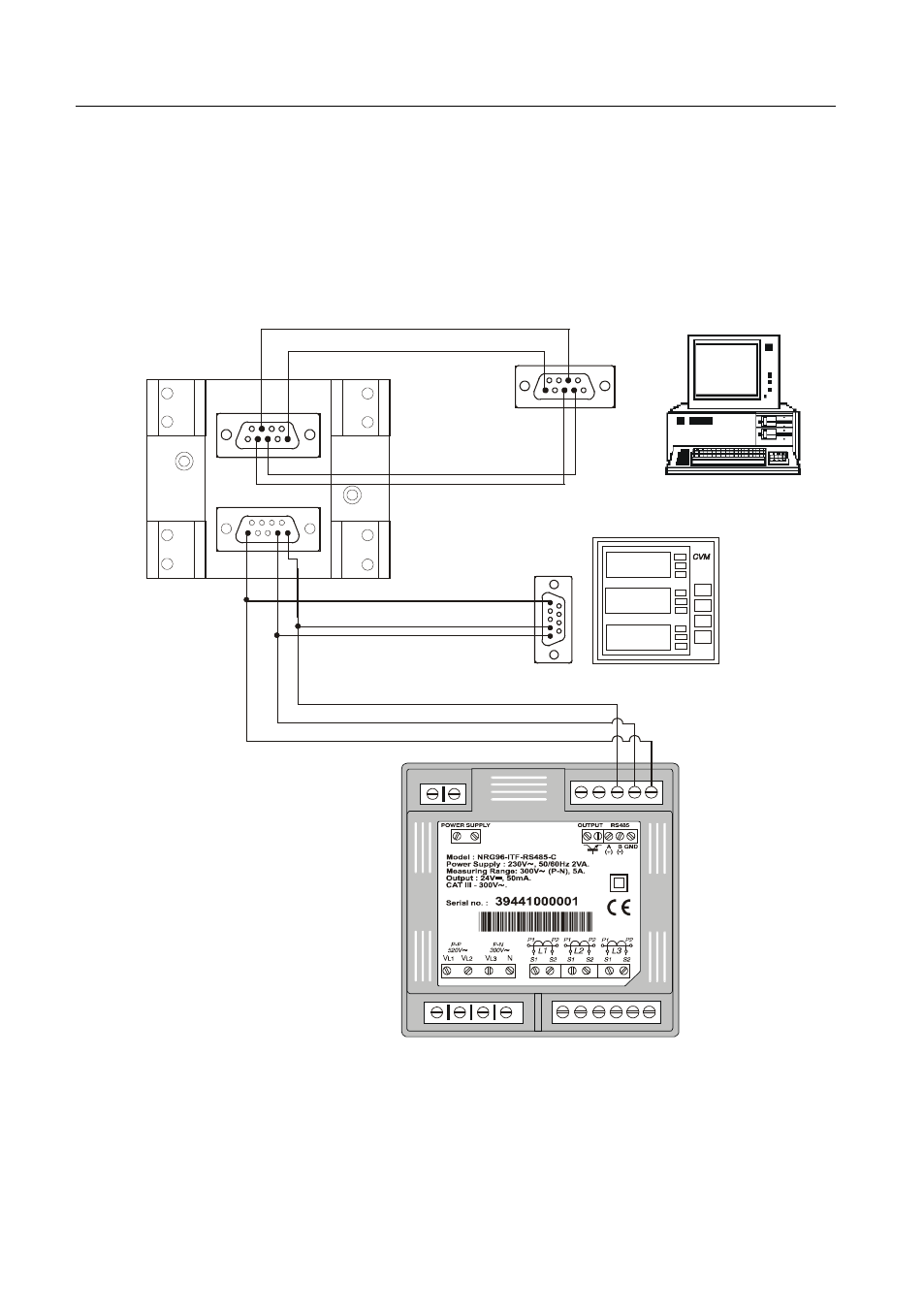

6.2.- Connections du BUS RS-485
La composition du câblage RS-485, devra être réalisée avec un câble de paire
torsadée avec maille de blindage (minimum 3 fils), avec une distance maximale
entre le CVM-NRG96 et l’unité master de 1 200 mètres de longueur. Sur ledit
Bus nous pourrons connecter un maximum de 32 analyseurs CVM-NRG96.
Pour la communication avec l’unité master, il faudra utiliser le Convertisseur
Intelligent de Protocole de réseau RS-232 à RS-485 (M54020 Convertisseur
Intelligent). Avec ce convertisseur, il n’est pas nécessaire d’utiliser la connexion
du Pin 7, sur la partie RS-232.
A
1
A
2
5
1
2
B ( - )
A ( + )
C GND
5 1 2
7 5
2 3
5 7
3 2
RS-485
RS-232
CONVERTIDOR
DB-9
RS-232 / RS-485
PC
CVM-NRG 96
