w·h du premier enregistrement. La valeur de la largeur de l’impulsion est en
millisecondes
Exemple de programmation d’alarme pour une valeur de
maximum et minimum en tension VL1. Nous programmons une
valeur maximale 240 V, une valeur minimale 200 V (la valeur de
tension, doit être envoyée multipliée par 10 ( selon ce qui est
indiqué sur le tableau des variables en annexe), et un retard
de 10 s.
Valeur maximum 2400 (Décimal) → 00000960 (Hexadécimal)
Valeur minimum 2000 (Décimal) → 000007D0 (Hexadécimal)
Retard 10 (Décimal) → 000A (Hexadécimal)
Numéro Var 01 (Décimal) → 01 (Hex)
TX : NP 10 2AF8 0006 0C 00000960 000007D0 000A 0010 CRC
RX : NP 10 2AF8 0006 CRC
Sortie Numérique 2
Adresse Modbus
Variable Marge valide de
données
2B02, 2B03 Valeur MAX ou W·h imp Valeur hexadécimale
2B04, 2B05 Valeur MIN Valeur hexadécimale
2B06 Numéro de variable 00 (Voir tableau
variables)
2B07 Retard / Largeur
impulsion
0 à 270F (9.999 Décimal)
Sortie Numérique 3
Adresse Modbus
Variable Marge valide de
données
2B0C, 2B0D Valeur MAX ou W·h imp Valeur hexadécimale
2B0E, 2B0F Valeur MIN Valeur hexadécimale
2B10 Numéro de variable 00 (Voir tableau
variables)
2B11 Retard / Largeur
impulsion
0 à 270F (9.999 Décimal)
Sortie Numérique 4
Adresse Modbus
Variable Marge valide de
données
2B16, 2B17 Valeur MAX ou W·h imp Valeur hexadécimale
2B18, 2B19 Valeur MIN Valeur hexadécimale
2B1A Numéro de variable 00 (Voir tableau
variables)
2B1B Retard / Largeur
impulsion
0 à 270F (9.999 Décimal)
* Lecture configuration sorties numériques
TX : NP 04 04 047X 0006 CRC
RX : NP 04 0C 00000960 000007D0 000A 01 00 CRC
(X : valeur de l’enregistrement initial de chacune des
sorties).

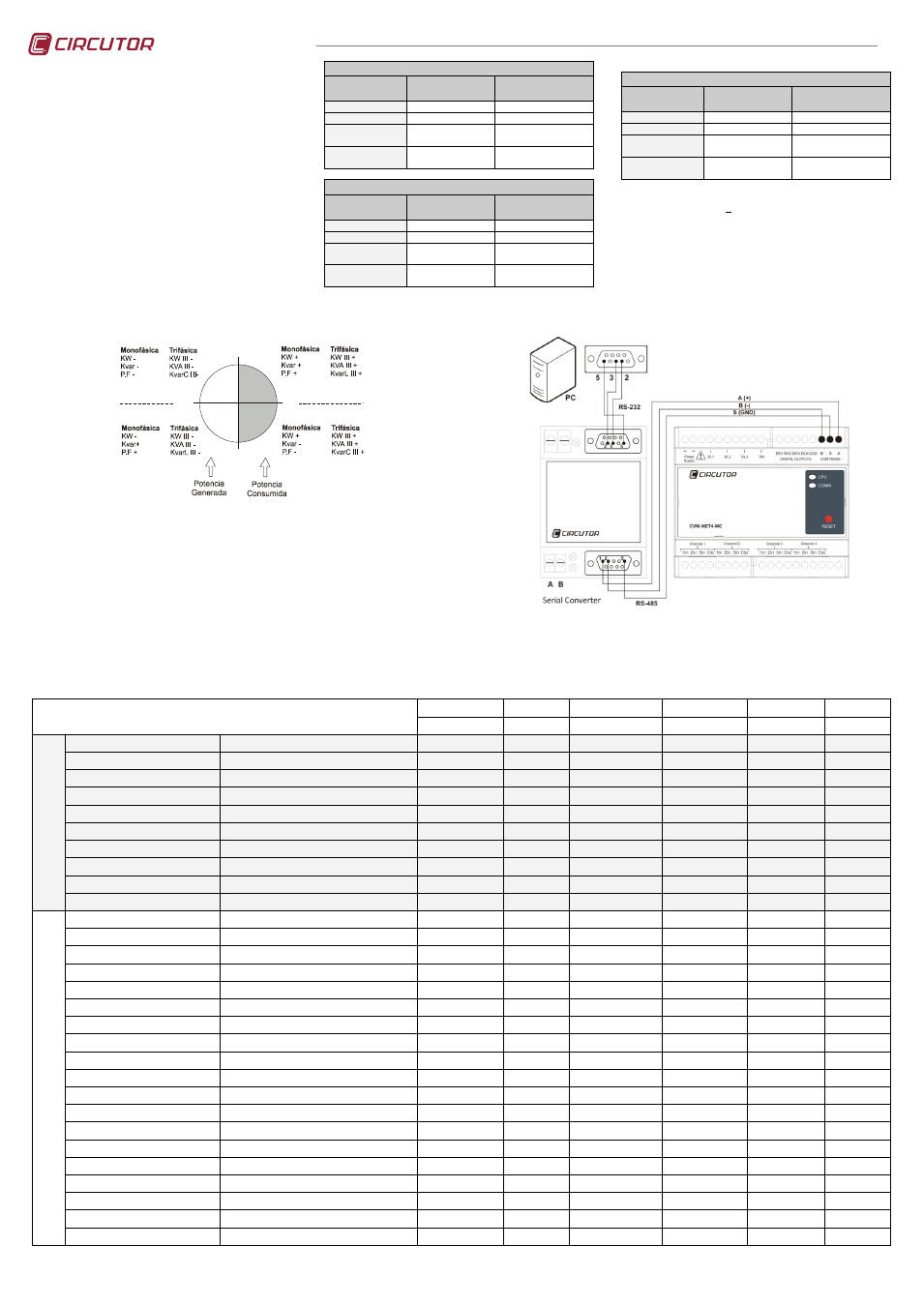

 QUATRE QUADRANTS DU CVM-NET4
0º
90º
180º
-90º
Capacitivo
Capacitivo Inductivo
Inductivo
2.8.- COMMUNICATIONS CVM-NET4
Un ou plusieurs analyseurs CVM-NET4 peuvent être connectés à un ordinateur ou PLC. Ce
système permet d’obtenir, outre le fonctionnement habituel de chacun d’eux, la centralisation de
données sur un seul point d’enregistrement (Système PowerStudio®). Le CVM-NET 4 dispose
d’une sortie de communication série type RS-485. Si plus d’un analyseur est connecté à un bus
de communication série (RS-485), il faut assigner à chacun d’eux, un numéro ou une adresse de
périphérique (de 01 à 255) et avec un maximum de 32 équipements par bus de communication,
afin que l’ordinateur central envoie à ces adresses les consultations des différents
enregistrements mesurés ou calculés.
L’analyseur de réseaux CVM-NET4 communique en utilisant la protocole MODBUS RTU©
(Pulling Question / Réponse).
3.- CARTE MÉMOIRE MODBUS/RTU
3.1.- Variables électriques instantanées y énergies
VARIABLES MODBUS / MODBUS VARIABLES
ENREGISTREMENTS HEXADÉCIMAUX / HEXADÉCIMAL REGISTERS
SYMBOLE CODE INSTANTANÉ MAXIMUM MINIMUM UNITÉS
SYMBOL CODE INSTANTANEUS MAXIMUM MINIMUM UNITS
Com
m
un p
our
C
an
aux
1,
2
, 3 y
4
Tension phase Voltage phase to neutral V 1 1 0000-0001 0144-0145 0248-0249 V x10
Tension phase Voltage phase to neutral V 2 2 0002-0003 0146-0147 024A-024B V x10
Tension phase Voltage phase to neutral V 3 3 0004-0005 0148-0149 024C-024D V x10
Fréquence (L1) Frequency Hz 4 0006-0007 014A-014B 024E-02F Hz x 10
Tension ligne L1-L2 Voltage phase to phase L1-L2 V12 5 0008-0009 014C-014D 0250-0251 x100
Tension ligne L2-L3 Voltage phase to phase L2-L3 V23 6 000A-000B 014E-014F 0252-0253 V x10
Tension ligne L3-L1 Voltage phase to phase L3-L1 V31 7 000C-000D 0150-0151 0254-0255 mA
%THD V 1 %THD V 1 %THDV1 8 000E-000F 0152-0153 0256-0257 % x 10
%THD V 2 %THD V 2 %THDV2 9 0010-0011 0154-0155 0258-0259 % x 10
%THD V 3 %THD V 3 %THDV3 10 0012-0013 0156-0157 025A-025B % x 10
Ca
nal
1
Courant Current A 1 11 0014-0015 0158-0159 025C-025D mA
Puissance active Active power kW 1 12 0016-0017 015A-015B 025E-025F W
Puissance réactive Reactive power kvar 1 13 0018-0019 015C-015D 0260-0261 W
Puissance apparente Apparent power kVA 1 14 001A-001B 015E-015F 0262-0263 W
Facteur de puissance Power factor PF 1 15 001C-001D 0160-0161 0264-0265 x100
Courant Current A 2 16 001E-001F 0162-0163 0266-0267 mA
Puissance active Active power kW 2 17 0020-0021 0164-0165 0268-0269 W
Puissance réactive Reactive power kvar 2 18 0022-0023 0166-0167 026A-026B W
Puissance apparente Apparent power kVA 2 19 0024-0025 0168-0168 026C-026D W
Facteur de puissance Power factor PF 2 20 0026-0027 016A-016B 026E-026F x100
Courant Current A 3 21 0028-0029 016C-016D 0270-0271 mA
Puissance active Active power kW 3 22 002A-002B 016E-016F 0272-0273 W
Puissance réactive Reactive power kvar 3 23 002C-002D 0170-0171 0274-0275 W
Puissance apparente Apparent power kVA 3 24 002E-002F 0172-0173 0276-0277 W
Facteur de puissance Power factor PF 3 25 0030-0031 0174-0175 0278-0279 x100
Puissance active triphasée Three phase active power kW III 26 0032-0033 0176-0177 027A-027B W
Puissance inductive triphasée Three phase reactive inductive power kvarL III 27 0034-0035 0178-0179 027C-027D W
Puissance capacitive triphasée Three phase capacitive inductive power kvarC III 28 0036-0037 017A-017B 027E-027F W
Puissance apparente triphasée Three phase aparent power KvaIII 29 0038-0039 017C-017D 0280-0281 W
