CVM-NET

M98229901-02-14A



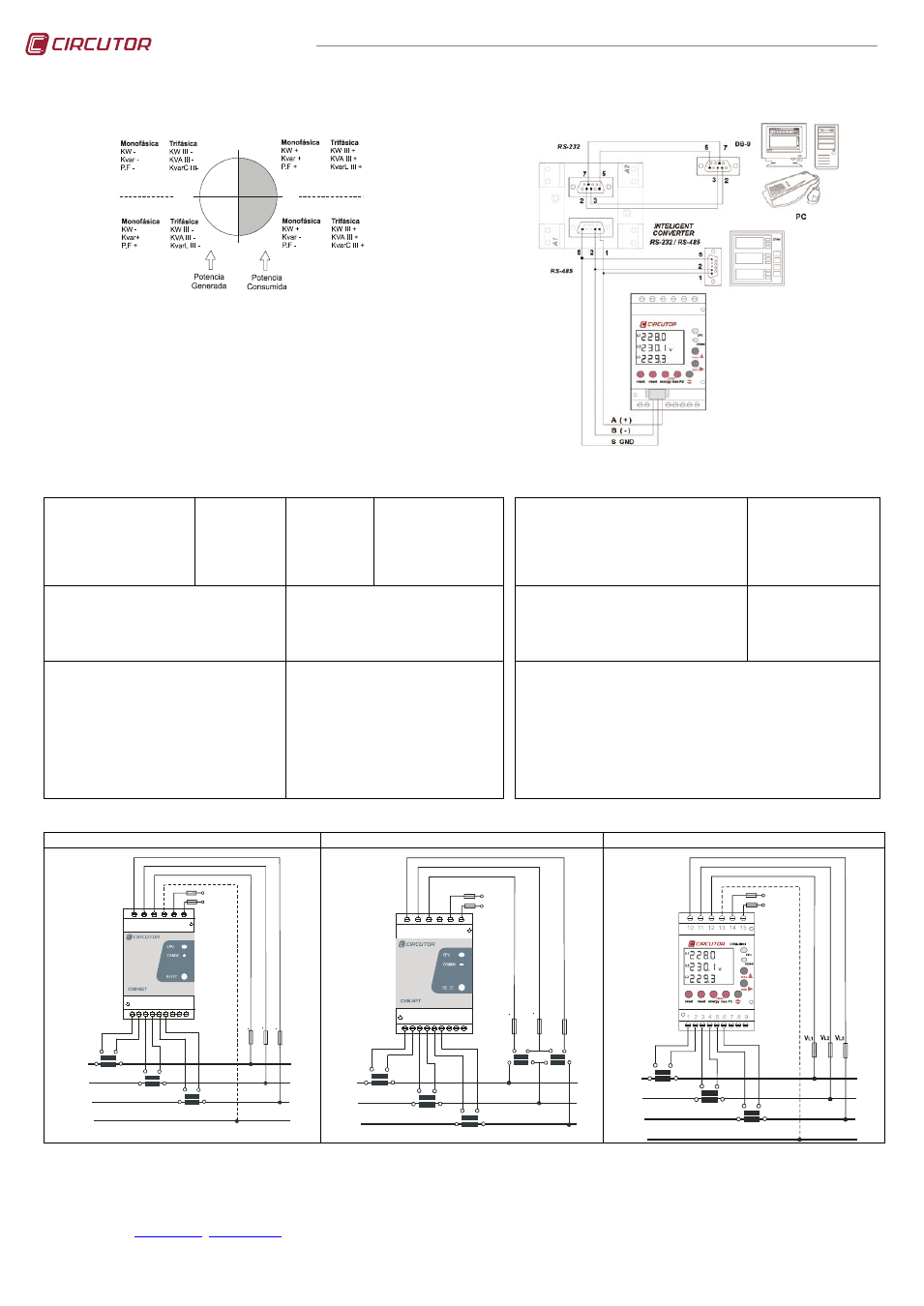

QUATRE QUADRANTS DU CVM-NET

0º

90º

180º

-90º

Capacitivo

Inductivo

2.7.- COMMUNICATIONS CVM-NET

Un ou plusieurs analyseurs CVM-NET peuvent être raccordés à un ordinateur ou PLC. Ce
système permet d’obtenir, outre le fonctionnement habituel de chacun d’eux, la centralisation de
données sur un seul point d’enregistrement (Système PowerStudio®). Le CVM-NET dispose
d’une sortie de communication série type RS-485. Si plus d’un analyseur est connecté à un bus
de communication série (RS-485), il faut assigner à chacun d’eux, un numéro ou une adresse
de périphérique (de 01 à 255) et avec un maximum de 32 équipements par bus de
communication, afin que l’ordinateur central envoie à ces adresses les consultations des
différents enregistrements mesurés o calculés.

L’analyseur de réseaux CVM-NET communique en utilisant un protocole MODBUS RTU©
(Pulling Question / Réponse).

3.- CARACTÉRISTIQUES TECHNIQUES

Circuit d'alimentation :

Monophasé :

Tolérance tension :

Fréquence :

Consommation maximale :

Température de travail :

Humidité (sans condensation) :

Version CA

230 V c.a.

-15 % / +10 %

50 - 60 Hz

3,0 V·A

-10 …..+ 50 ºC

5 ….. 95 %

Version CC

20 … 120 V c.c.

1,2 … 2W

-10 …..+ 50 ºC

5 ….. 95 %

Version Plus : C. & CC

85…265 V c.a. 95..300 V c.c.

50 - 60 Hz (mode CA.)

3,0 V·A / 3W

-10 …..+ 50 ºC

5 ….. 95 %

Circuit de mesurage :

Tension nominale : phase-neutre / entre phases

Fréquence :

Courant nominal :

Surcharge permanente :

Consommation circuit tension :

Consommation circuit courant : ITF / Shunt

300 V c.a / 520 V c.a.

45 ~ 65 Hz

/ 5 A

1,2 I

0,7 V·A

0.9 V·A / 0.75 V·A

Caractéristiques mécaniques :

Matériel boîte :

Protection équipement monté (avant ) :

Protection équipement sans monter (côtés et arrière) :

Dimensions (mm) :

Poids :

Plastique V0 à extinction automatique

IP 51

IP 31

85 x 52 x 70 mm (3 modules)

0,210 kg

Caractéristiques transistors sortie

Type : transistor opto-isolé (collecteur ouvert).

Tension maximale de manœuvre :

Intensité maximale de manœuvre :

Fréquence maximale :

Durée impulsion :

NPN

24 V c.c.

50 mA

5 imp / s

100 ms

Classe précision :

Tension :

Courant :

Puissance / Énergie :

Capteurs de mesure : Courant / Tension

Facteur de puissance :

Marge de mesure fond échelle : ITF / Shunt

Capteur température : Précision / Fenêtre de travail

Mesure température sans aération forcée

Altitude maximale de fonctionnement :

0,5 % ± 1 chiffre

1 % ± 1 chiffre

Transformateurs externes / tension directe

0.5 a 1

0,2 ..... 120 % / 2 ..... 120 %

± 2 ºC / -10 ….. +50 ºC

+ 14,0 ºC

+ 3,5 ºC

2000 mètres

Sécurité :

Catégorie III - 300 V c.a. / 520 V c.a. EN-61010 Protection au choc électrique par

double isolement classe II. L’équipement doit être connecté à un circuit d’alimentation

protégé avec des fusibles type gl selon IEC 269 ou type M, avec des valeurs comprises

entre 0,5 et 1A. Il doit être pourvu d’un interrupteur magnétothermique, ou équivalent,

pour pouvoir déconnecter l’équipement du réseau d’alimentation. La section minimum du

câble d’alimentation sera de 1 mm

Normes :

IEC 664, VDE 0110, UL 94, IEC 801, IEC 348, IEC 571-1, EN 61000-6-3,

EN 61000-6-1, EN 61010-1, EN 61000-4-11, EN 61000-4-2, EN 61000-4-3,

EN 61000-4-4, EN 61000-4-5, EN 55011, CE

4.- CONNECTIQUE

4 fils / 3 fils (basse tension)

3 fils (2 Transformateurs de tension et 3 de courant)

3 fils (2 Transformateurs de tension et 2 de courant)

min

max Pd

max

clear

COMM

CPU

CVM-MINI

reset

reset energy

1 2 3 4 5 6 7 8 9

10 11 12 13 14 15

ió

1 2 3 4 5 6 7 8 9

10 11 12 13 14 15

lim

ió

lim

5.- SERVICE TECHNIQUE

CIRCUTOR, SA - Service d’Assistance Technique

Vial Sant Jordi, s/n

08232 – Viladecavalls (Barcelone), ESPAGNE

Tél. : 902 449 459 (Espagne) (+34) 93 745 29 00 (hors d’Espagne)

E-mail :

[email protected]

www.circutor.es
