Rev. 1.05 - 9 -
SRP-F310/312

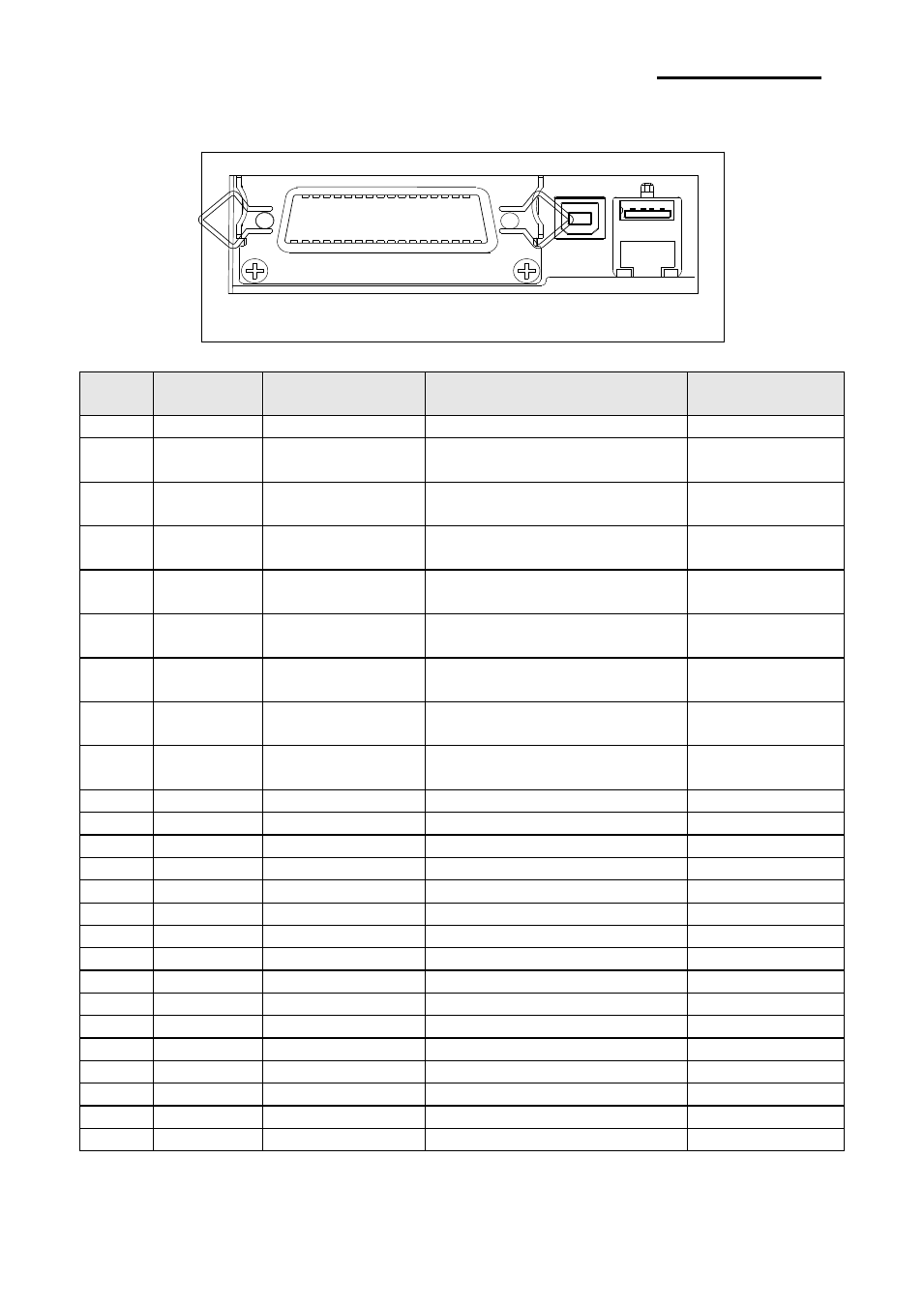

1-2-2 Interface en série (IEEE1284)
N° de
broche
Source
Mode
Compatibilité
Mode Quartet Mode Byte
1 HOTE nStrobe HostClk HostClk
2
Hôte /
Imprimante
Données 0 (LSB) -
Données 0
(LSB)
3
Hôte /
Imprimante
Données 1 -
Données 1
4
Hôte /
Imprimante
Données 2 -
Données 2
5
Hôte /
Imprimante
Données 3 -
Données 3
6
Hôte /
Imprimante
Données 4 -
Données 4
7
Hôte /
Imprimante
Données 5 -
Données 5
8
Hôte /
Imprimante
Données 6 -
Données 6
9
Hôte /
Imprimante
Données 7
(MSB) - Données 7
(MSB)
10 Imprimante nAck PtrClk PtrClk
11 Imprimante Occupée PtrOccupée /Données3.7 PtrOccupée
12 Imprimante Perreur AckDonnéesReq/Données2.6 AckDonnéesReq
13 Imprimante Sélectionner Xflag /Données1.5 Xflag
14 HOTE nAutoAln HôteOccupé HôteOccupé
15 NC NC NC
16 GND GND GND
17 FG FG FG
18 Imprimante Logic-H Logic-H Logic-H
19~30 GND GND GND
31 HOTE nInit nInit nInit
32 Imprimante nDéfaut nDonnéesDispo/Données0.4 nDonnéesDispo
33 GND ND ND
34 Imprimante DK_Statut ND ND
35 Imprimante +5V ND ND
36 HOTE nSélectionEntrée 1284-Active 1284-Active
TYPE IFE-P
Connecteur
USB
Connecteur
ETHERNET
Connecteur d'interface
