Rev. 1.03 - 14 -
SRP-350/352plusIII

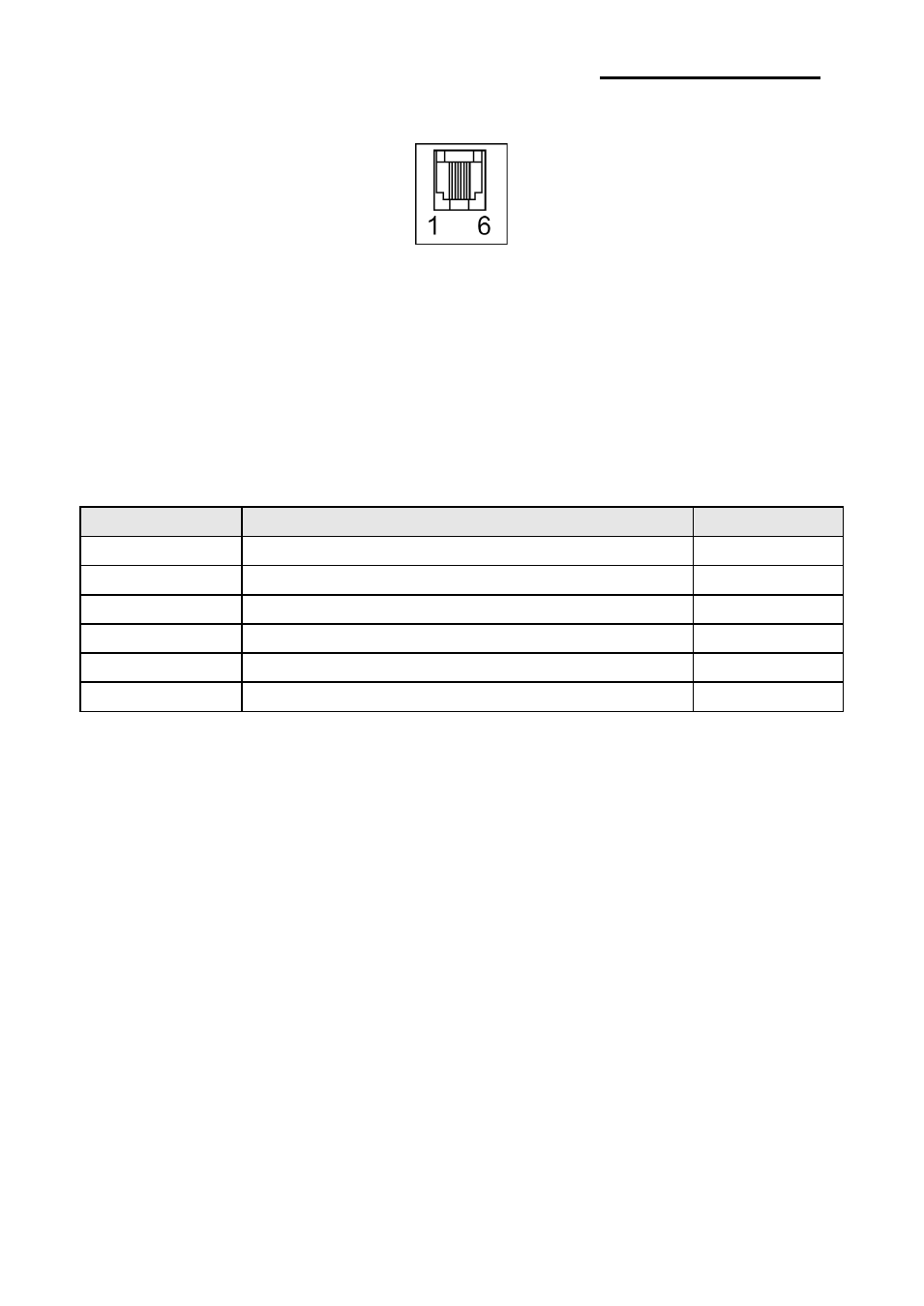

1-3 Connexion du tiroir
Branchez le câble du tiroir caisse dans le connecteur du tiroir-caisse, situé à l'arrière de
l'imprimante.
※ Avertissement
Utilisez un tiroir-caisse correspondant aux caractéristiques de l'imprimante.
Utiliser un tiroir non approprié peut endommager le tiroir ainsi que l'imprimante.
※ Attention
Ne connectez pas de ligne téléphonique au connecteur du tiroir-caisse : l'imprimante et la
ligne téléphonique peuvent être endommagées.
Nbre de broches Nom du signal Direction
1 Terre cadre -
2 Signal du pilote du tiroir-caisse n°1 Sortie
3 Signal d'ouverture / de la fermeture du tiroir Entrée
4 +24V -
5 Signal du pilote du tiroir-caisse n°2 Sortie
6 TERRE de la signalisation -
