Rev. 1.05 - 11 -
SRP-350/352plusIIA&C

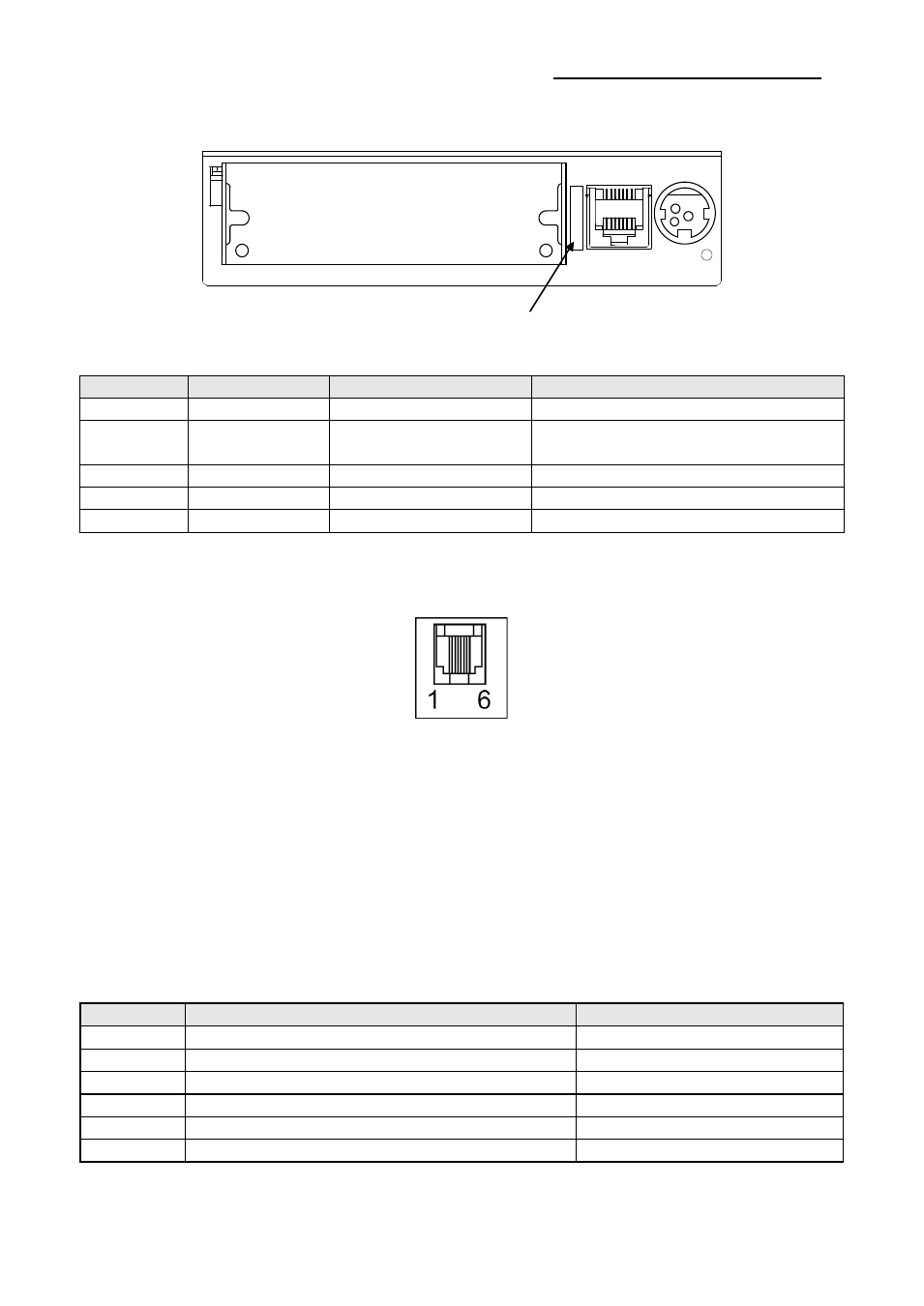

1-2-3 Interface USB2.0
Pin No. Signal Name Assignment (Color) Function
Shell Shield Drain Wire Frame Ground
1 VBUS Red
Alimentation Hôte : CC5[V]
/ 500[mA]
2 D- White Ligne de données différentielles
3 D+ Green Ligne de données différentielles
4 GND Black Signal Ground
1-3 Connecteur du tiroir-caisse
※ Avertissement
Il est important d’utiliser un tiroir-caisse qui correspond aux spécifications de l’imprimante.
L’utilisation d’un tiroir-caisse non-conforme peut causer des dommages au tiroir-caisse
ainsi qu’à l’imprimante.
※ Attention
Ne pas relier de
fil téléphonique au connecteur de dispositif d’ouverture du tiroir-caisse,
sous peine d’endommager l’imprimante et le fil téléphonique.
Brancher le câble du tiroir-
caisse dans le connecteur du dispositif d’ouverture du tiroir-
caisse située à l’arrière de l’imprimante près du connecteur du cordon d’alimentation.
Pin No. Signal name Direction
1 Frame ground -
2 Drawer kick- out drive signal 1 Output
3 Drawer open/close signal Input
4 +24V -
5 Drawer kick- out drive signal 2 Output
6 Signal ground -
※ Le port du tiroir a une puissance de sortie de 24 Vcc / 2.5A et est de Classe 1.
Connecteur USB2.0
Connecteur
du dispositif
d’ouverture
du tiroir-caisse Connecteur
du cordon
d’alimentation
