Rev. 1.03
- 11 -
SRP-350IIOBE

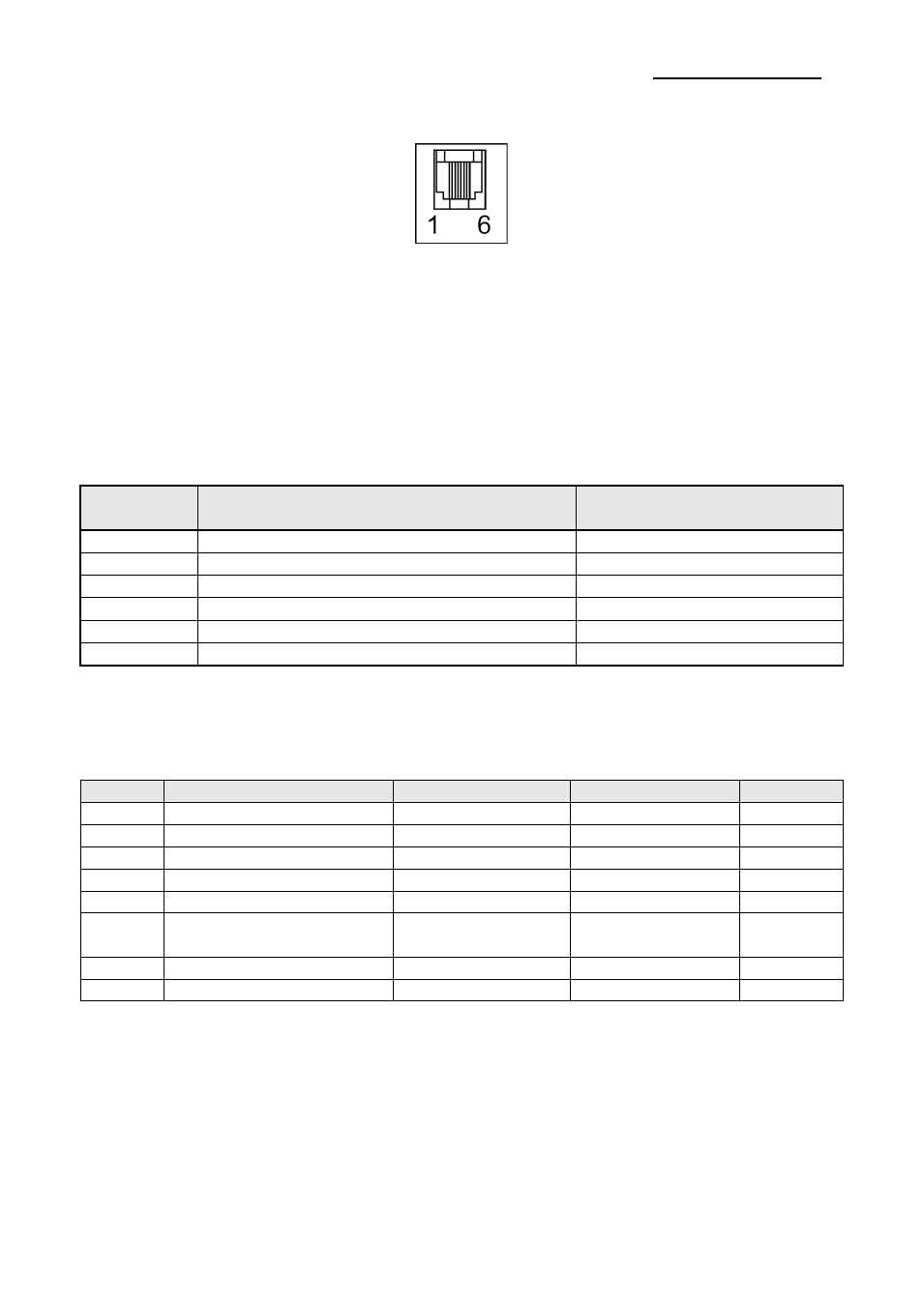

1-3 Connexion du tiroir
※ Avertissement
Utilisez un tiroir-caisse correspondant aux caractéristiques de l'imprimante. Utiliser un tiroir
non approprié peut endommager le tiroir ainsi que l'imprimante.
※ Attention
Ne connectez pas de ligne téléphonique au connecteur du tiroir-caisse : l'imprimante et la
ligne téléphonique peuvent être endommagées.
Branchez le câble du tiroir au connecteur du tiroir-caisse, situé à l'arrière de l'imprimante,
à côté du connecteur d'alimentation.
Nbre de
broches
Nom du signal
Direction
1
TERRE cadre
-
2
Signal du pilote du tiroir-caisse n°1
Sortie
3
Signal d'ouverture / de la fermeture du tiroir
Entrée
4
+24V
-
5
Signal du pilote du tiroir-caisse n°2
Sortie
6
TERRE de signalisation
-
1-4 Paramétrage des commutateurs DIP
• Commutateur DIP 1
SW
Fonction
ON
OFF
Défaut
1-1
Réservé
-
-
OFF
1-2
Réservé
-
-
OFF
1-3
Réservé
-
-
OFF
1-4
Réservé
-
-
OFF
1-5
Cutter Auto
Désactiver
Activer
OFF
1-6
Commande sonnerie
interne
Désactiver
Activer
OFF
1-7
Capteur fin de papier
Désactiver
Activer
OFF
1-8
Sélection du mode MFi
iOS
Normal
OFF
