Rev. 1.07 - 14 -
SRP-270

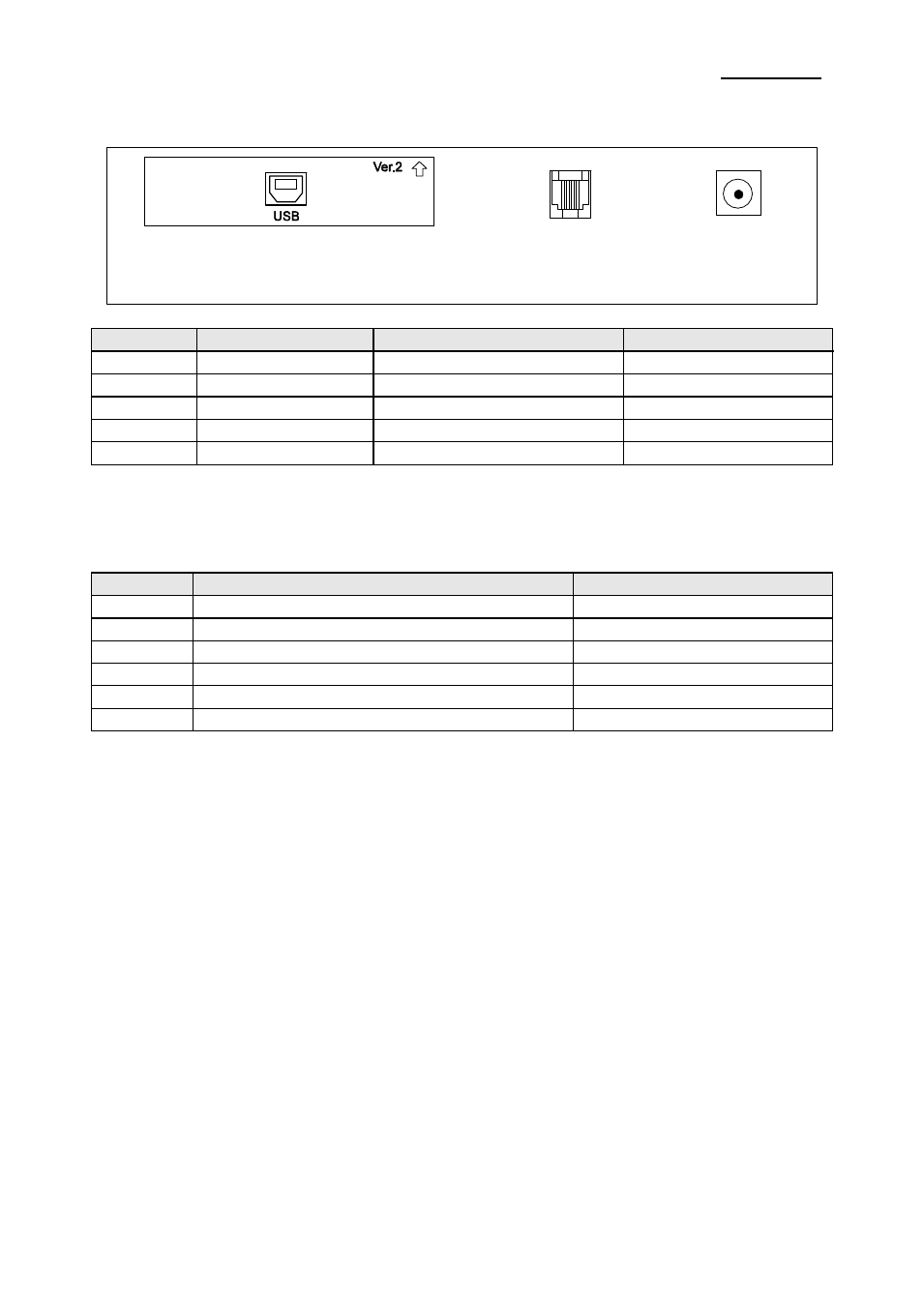

2-2-4 Interface USB
Pin No. Signal Name Assignment (Color) Function
Shell Shield Drain Wire Frame Ground
1 VBUS Red Host Power
2 D- White Data Line(D-)
3 D+ Green Data Line(D+)
4 GND Black Signal Ground
2-2-5 Connecteur du tiroir-caisse
Pin No. Signal name Direction
1 Frame ground -
2 Drawer kick-out drive signal 1 Output
3 Drawer open/close signal Input
4 +24V -
5 Drawer kick-out drive signal 2 Output
6 Signal ground -
Connecteur d’interface
Connecteur du
dispositif d’ouverture
du tiroir-caisse
Connecteur
du cordon
d’alimentation
