Comportement après le déroulement du programme :
Le régulateur change en position initiale. Le chauffage et la réfrigération sont inactifs, c’est à dire l’appareil
s’approche à la température ambiante. Le ventilateur est arrêté.
9.2 Distinction entre rampe de valeur de consigne et saut de valeur de
consigne
Les valeurs de consigne de température se réfèrent toujours au moment du commencement d’une
section de programme, c’est-à-dire, au début de chaque section de programme, la température est réglée
à la valeur entrée. Au cours du temps d'exécution de la section, une transition de température s’effectue à
la valeur de consigne de la section suivante.
Par une conception de temps appropriée des sections de programme, toutes modes de transitions de
température peuvent être réalisées.
•
Transition de température progressive « rampe de valeur de consigne »
Le changement de la valeur de consigne se produit progressivement d’une valeur de consigne à celle
de la section de programme suivante pendant la durée entrée. La température réelle (X) suit la valeur
de consigne (W) changeante pendant tout moment.
• Sections de programme à température constante
Les valeurs de consigne de deux sections successives sont égales, donc la température sont réglées
constantes pendant tout le cours de la première section de programme.
• Transition de température brusque « saut de valeur de consigne »
On peut comprendre les sauts de température comme transitions (ou rampes) se produisant pendant
un temps très court. Deux sections de programme à valeurs de température identiques sont suivies
d’une section à valeur différente. Si la durée de cette dernière section est mise à une valeur très courte
(1 sec minimum), la transition de température s’effectue brusquement pendant le temps le plus bref
possible.
01 02 03 04
05
06
07
08 09
W
t

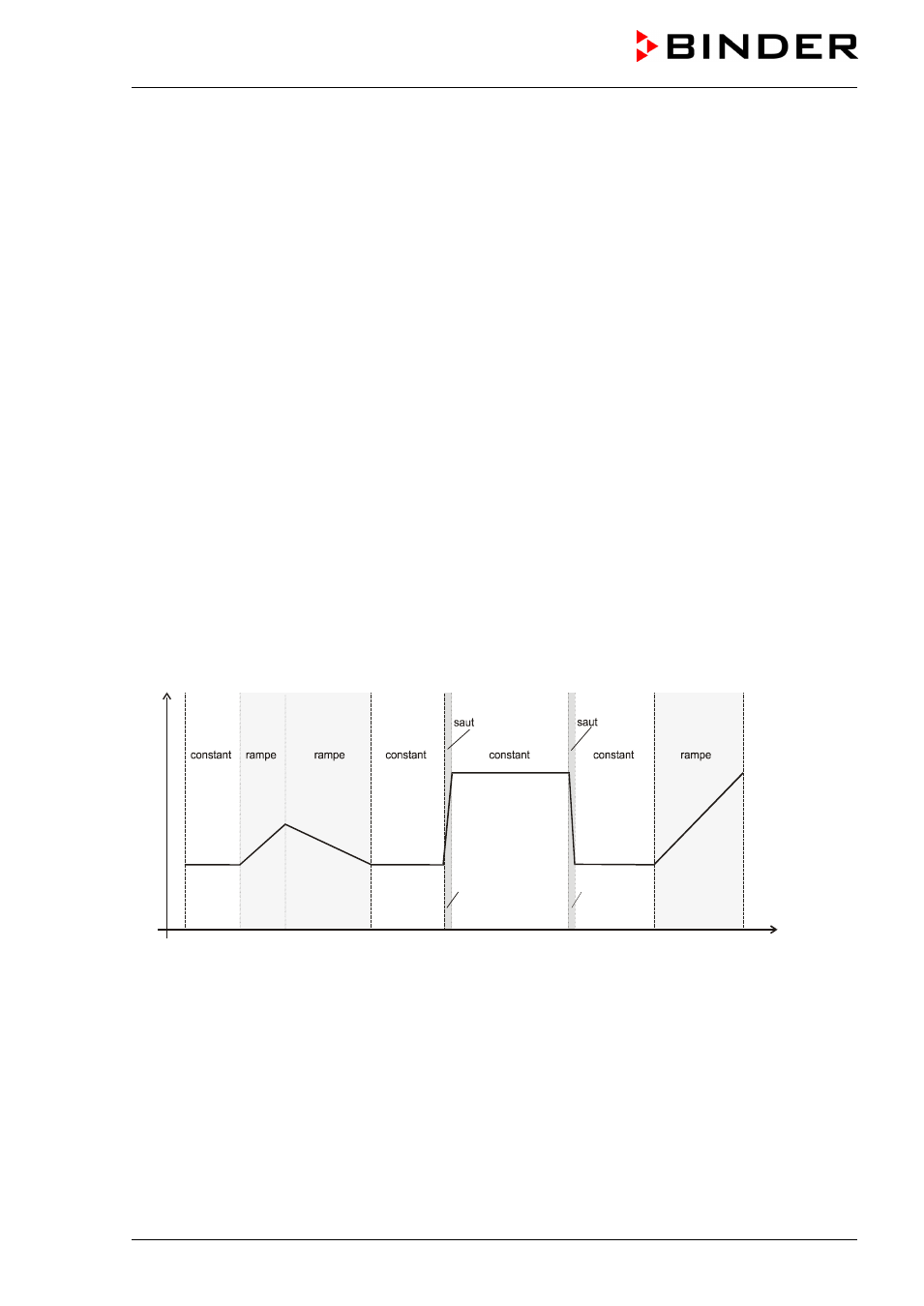

Figure 8: Conceptions de transitions de température
Le chapitre suivant présente des exemples de programmation pour rampes de valeurs de consigne et
sauts de valeurs de consigne.
9.3 Entrée d'un programme du type rampe ou du type saut de valeurs de
consigne
Pour éviter des défauts de programmation, il est recommandé de toujours noter le profil de température
(spécimen dans chap. 9.9) et d’entrer les valeurs dans un tableau (modèle dans chap. 9.10).
Les 8 pistes de commande du régulateur se font activer ou désactiver pour chaque section de
programme. La piste de commande 1 sert à commuter la protection anti-condensation (chap. 10). Les
autres pistes de commande n’ont pas de fonction.
