FP (E1.1) 06/2014 page 74/89
Défaut
Cause possible Mesures requises
Régulateur (suite)
« ETE.MES.ERR. E1 » en
Affichage 2 en affichage normal.
Rupture entre la sonde et le
régulateur.
Informez le S.A.V. BINDER.
Des transitions de température
en forme de rampe ne sont
réalisées qu’en forme de saut.
Réglage « step » du type de
valeur de consigne réglage
dans le niveau d’utilisateur
(chap. 10)
Réglez le type de valeur de consigne
dans le niveau d’utilisateur (chap. 10)
sur réglage « rampe ».
Des travaux de réparation sont à exécuter uniquement par des techniciens formés autorisés
par BINDER. Des appareils remis en état doivent être conformes au standard de qualité
BINDER.
19. Description technique
19.1 Calibrage et ajustage effectués en usine
L’appareil a été calibré et ajusté en usine. Le calibrage et l’ajustage sont décrits et effectués par des
instructions de contrôle standardisées dans le système QM BINDER selon DIN EN ISO 9001 (certifié
depuis décembre 1996 par TÜV CERT). Par ailleurs l’équipement de vérification utilisé est soumis à
l’observation de l’équipement de vérification décrit dans le système QM BINDER selon DIN EN ISO 9001
et est calibré et vérifié régulièrement en relation à un standard DKD.
19.2 Coupe-circuit miniature
Les appareils monophasés sont protégés contre le courant de surcharge par un coupe-circuit miniature
accessible de l'extérieur. Le coupe-circuit miniature se trouve à l'arrière de l'appareil, au dessus de la
décharge de traction du câble de distribution. Le porte-fusible est équipe d'une cartouche fusible 5 x 20
mm (version cUL 6,3 x 32 mm). En cas de remplacement du fusible de sécurité, il faut le remplacer
uniquement par un fusible des mêmes données nominales qui sont indiquées parmi les données
techniques de l'appareil en question.
Les appareils à courant triphasé sont munis de fusibles internes qui ne sont pas accessibles de
l'extérieur. Si ces fusibles se déclenchent, consultez un spécialiste (électricien) ou le service après-vente
de BINDER.
19.3 Définition du volume utile
Le volume utile illustré ci-dessous est calculé comme suit :
b
c
c
b
a
C
B
A
a
A, B, C = dimensions intérieures (largeur, hauteur, profondeur)
a, b, c = espace libre mur/appareil
a = 0,1*A
b = 0,1*B
c = 0,1*C
V
UTILE
= (A - 2 * a) * (B - 2 * b) * (C - 2 * c)

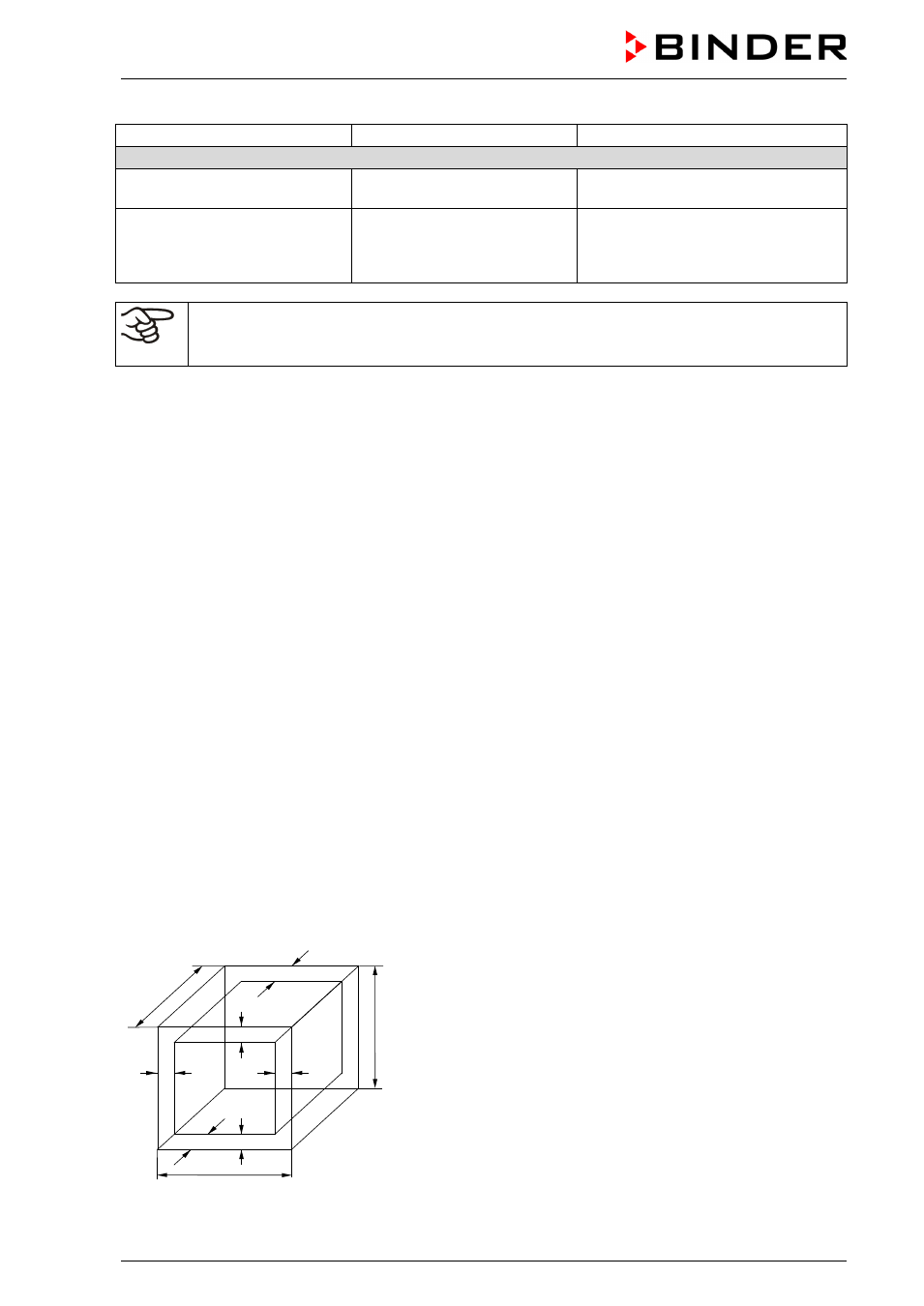

Figure 14: Détermination du volume utile
Les données techniques se réfèrent sur le volume utile.
