Audio Solutions FM2642 - Manuel (Page 5)

5
ETAPE 1
Lisez et comprenez bien toutes les instructions fournies et verifies que toutes les pieces sont présentes et
apparaissent en bon état de fonctionnement avant de commencer.
ETAPE 2
Attachez la Dalle Murale au mur.
Montage au boulon en bois
La Dalle Murale doit être montée, en haut et en bas, à un boulon en bois solide. Trouvez le boulon et
marquez les emplacements central et à bord. Positionnez la Dalle Murale sur le boulon en bois marqué
et marquez pour perçage. Utilisez la bonne taille de mors, pré-percez un trou de 2 pouces et demi dans
chaque emplacement marqué. Attachez la Dalle Murale au mur en utilisant les écrous à tête carrée et les
rondelles M8, en vous assurant de le monter dans le bon sens, comme illustré dans la Figure 2.
A NOTER : N’utilisez pas d’ancres en béton illustrés en Figure 2 pour le montage au boulons en bois.
Montage mural en béton
Choisissez une zone murale solide (évitez d’attachez le montage à des jointures de mortier entre deux blocs
de béton ou des briques). En utilisant le mors de taille correcte, prépercez un trou de 2 pouces et demi
dans chaque emplacement marqué. Insérez l’ancre en béton dans les trous et puis attachez la Dalle Murale
au mur en utilisant les écrous à tête carrée et les rondelles M8 fournis (Figure 2).

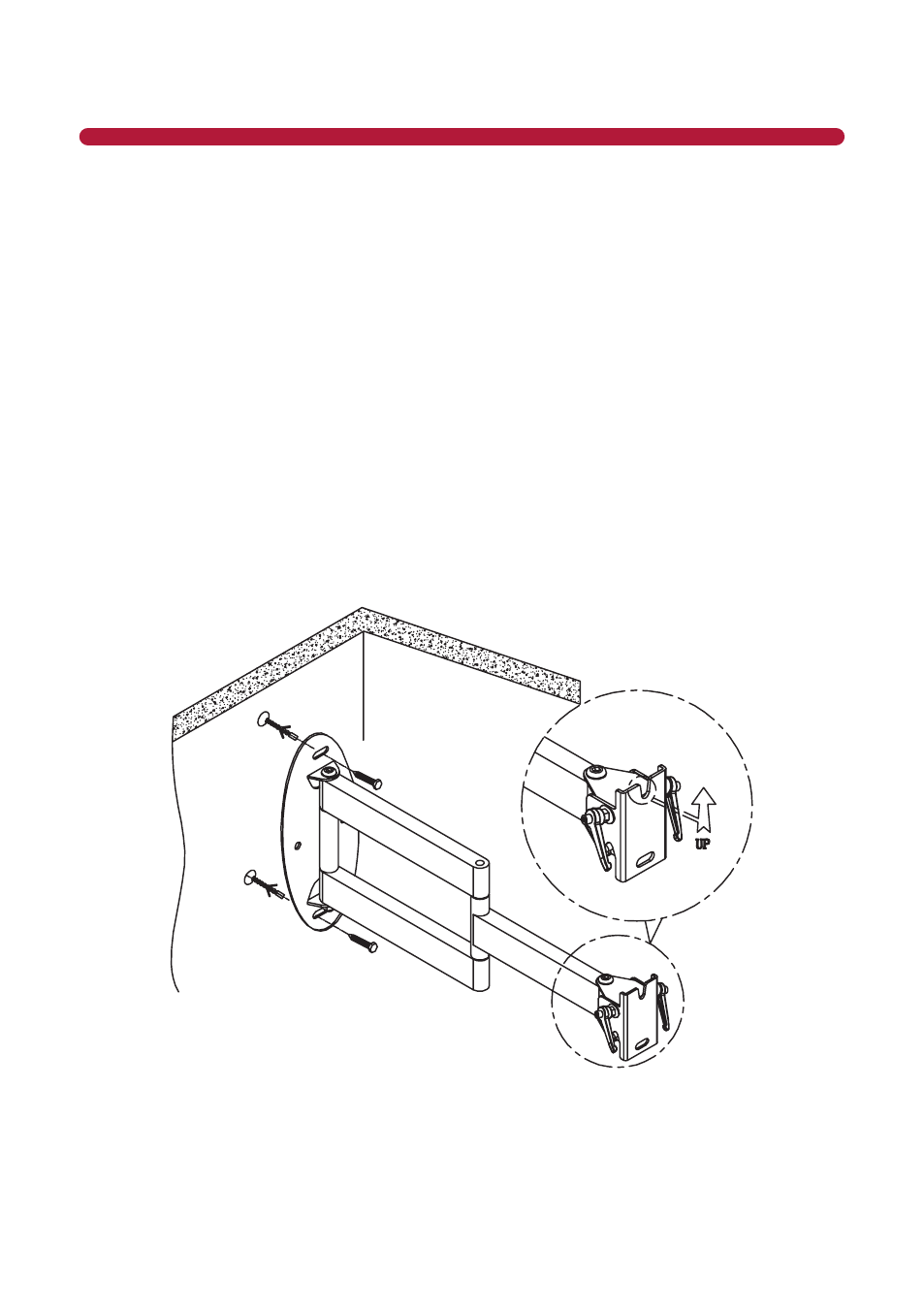

Figure 2 - Montage au boulon en bois/en béton
INSTALLATION
