INSTALLATION
ETAPE 3
Après avoir trouvé les trous de montage sur le dos de votre télévision, choisissez l’Option de montage 1, 2
ou 3 et assemblez l’équerre de montage pour aller dans le style de votre télévision (Figure 3).
•
OPTION 1: Gardez la dalle de connexion séparée pour attacher directement au dos de la télévision.
• OPTION 2: Attachez la dalle de connexion aux bras fixes en utilisant les quatre boulons M8x14.
• OPTION 3: Attachez la dalle de connexion aux deux parties de bras d’extension A et quatre parties de
bras d’extension B en utilisant les 12 boulons M8x14.
A
A
A
A
Option 1 Option 2 Option 3

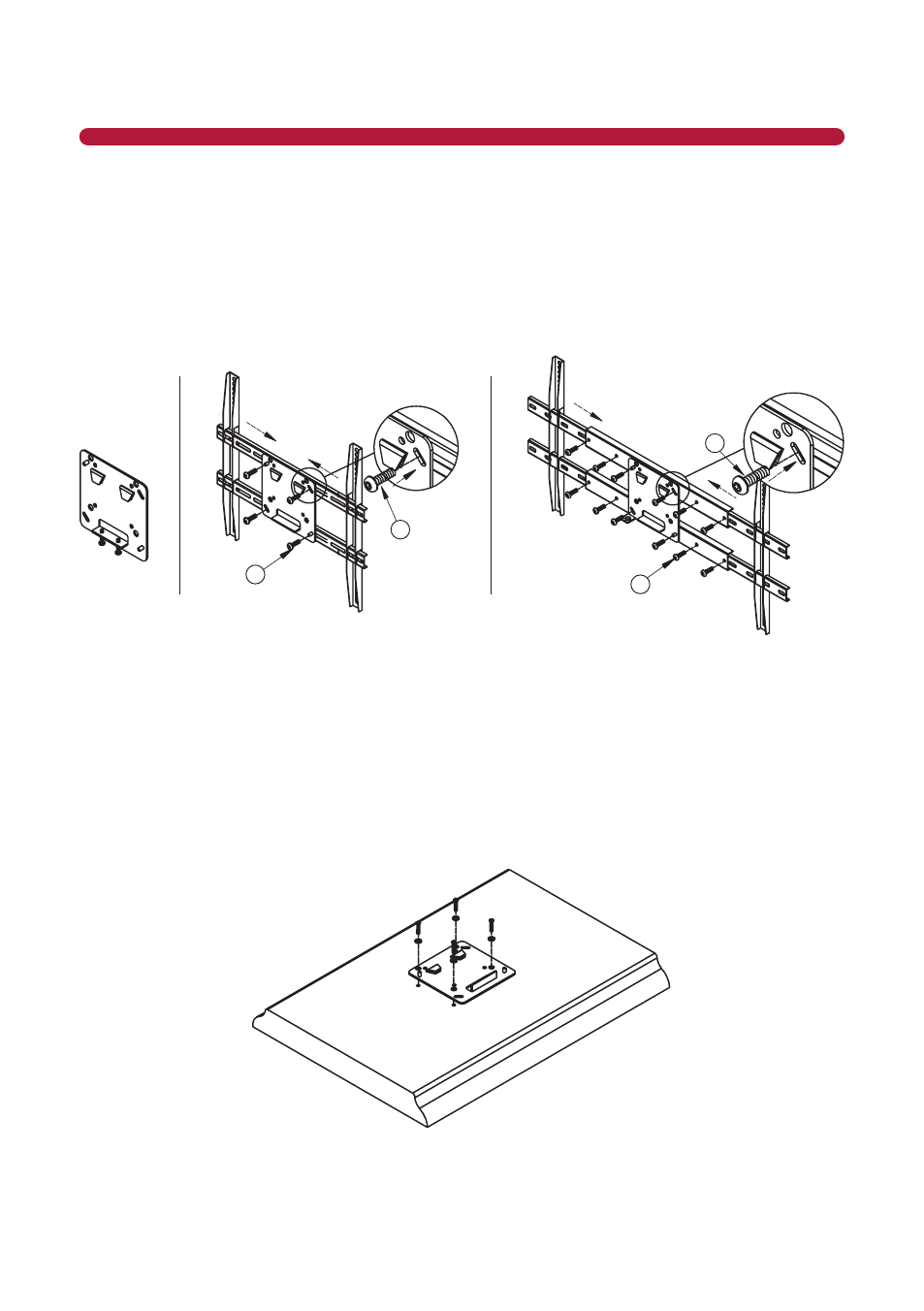

Figure 3 – Assemblez l’équerre de montage
ETAPE 4
Dans le sac de matériel fourni, trouvez les quatre boulons à tête carrée qui vont dans le filetage pour votre
télévision. Posez votre télévision (écran en bas) sur une surface plate et protective. Attachez les équerres
de montage assemblées en utilisant l’Option 1, 2 ou 3 au dos de la télévision. Filez doucement les écrous
dans les trous à la main, en vous assurant de garder la dalle et les équerres symmétriques. N’UTILISEZ PAS
UNE PERCEUSE ELECTRIQUE OU A PILE jusqu’à ce que vous soyez certain que vous avez le filetage de bonne
taille. NE SERREZ PAS TROP les boulons ; Voir Figures 4, 5 et 6.
Figure 4 – Attachez l’équeree à la télé (Option 1)
