Processeur AV NuForce AVP-18

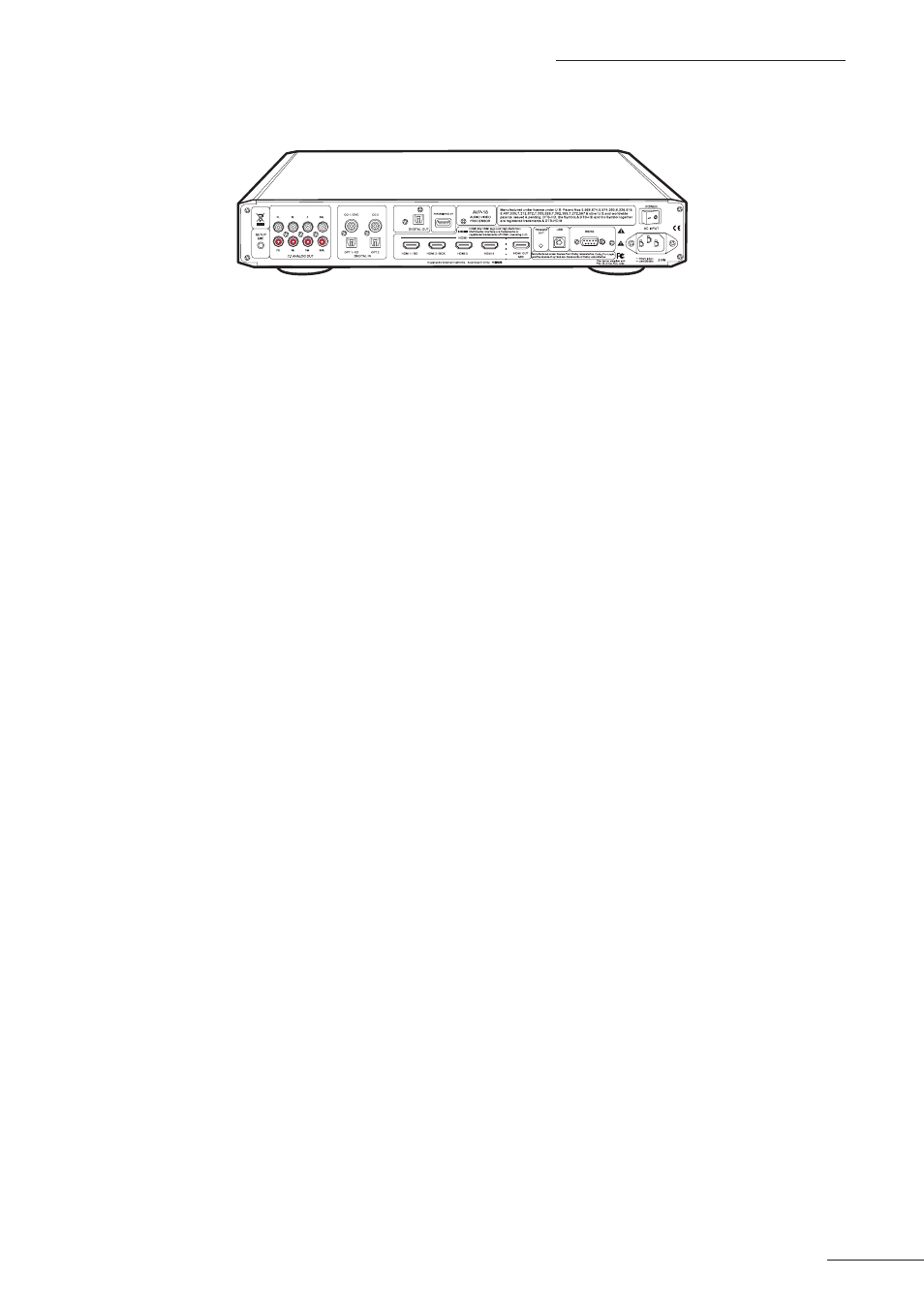

Branchements du panneau arrière
• Setup Mic - brancher le micro de configuration pour effectuer une analyse acoustique intelligente de la pièce
• 7.1 Analog Output - pour connecter l'enceinte dans différentes positions
ƒ FL - avant gauche
ƒ FR - avant droite
ƒ LS - Surround gauche
ƒ RS - Surround droite
ƒ C - Centrale
ƒ SW - Caisson de basses
ƒ LBS - Surround arrière gauche
ƒ RBS - Surround arrière droit
• Digital In - branchement d'une source numérique
ƒ CO1 - entrée coaxiale n° 1
ƒ CO2 - entrée coaxiale n° 2
ƒ Opt1 / CO - entrée optique / coaxiale n° 1
ƒ Opt2 - entrée optique n° 2
• HDMI - 4 jeux d'entrées HDMI et un jeu de sortie HDMI
ƒ Entrée HDMI n° 1
ƒ Entrée HDMI n° 2
ƒ Entrée HDMI n° 3
ƒ Entrée HDMI n° 4
ƒ Sortie HDMI / ARC
• Trigger Out - Sortie déclenchement de 12V / 120 mA, utilisée pour la connexion vers un autre appareil avec
fonction de déclenchement
• Digital Out
• USB - pour le branchement entre l'AVP-18 et un ordinateur, utilisé principalement pour la mise à niveau du
firmware
• RS-232 - port série COM
• Power - interrupteur arrière d'alimentation de l'AVP-18
