9
Français
Introduction

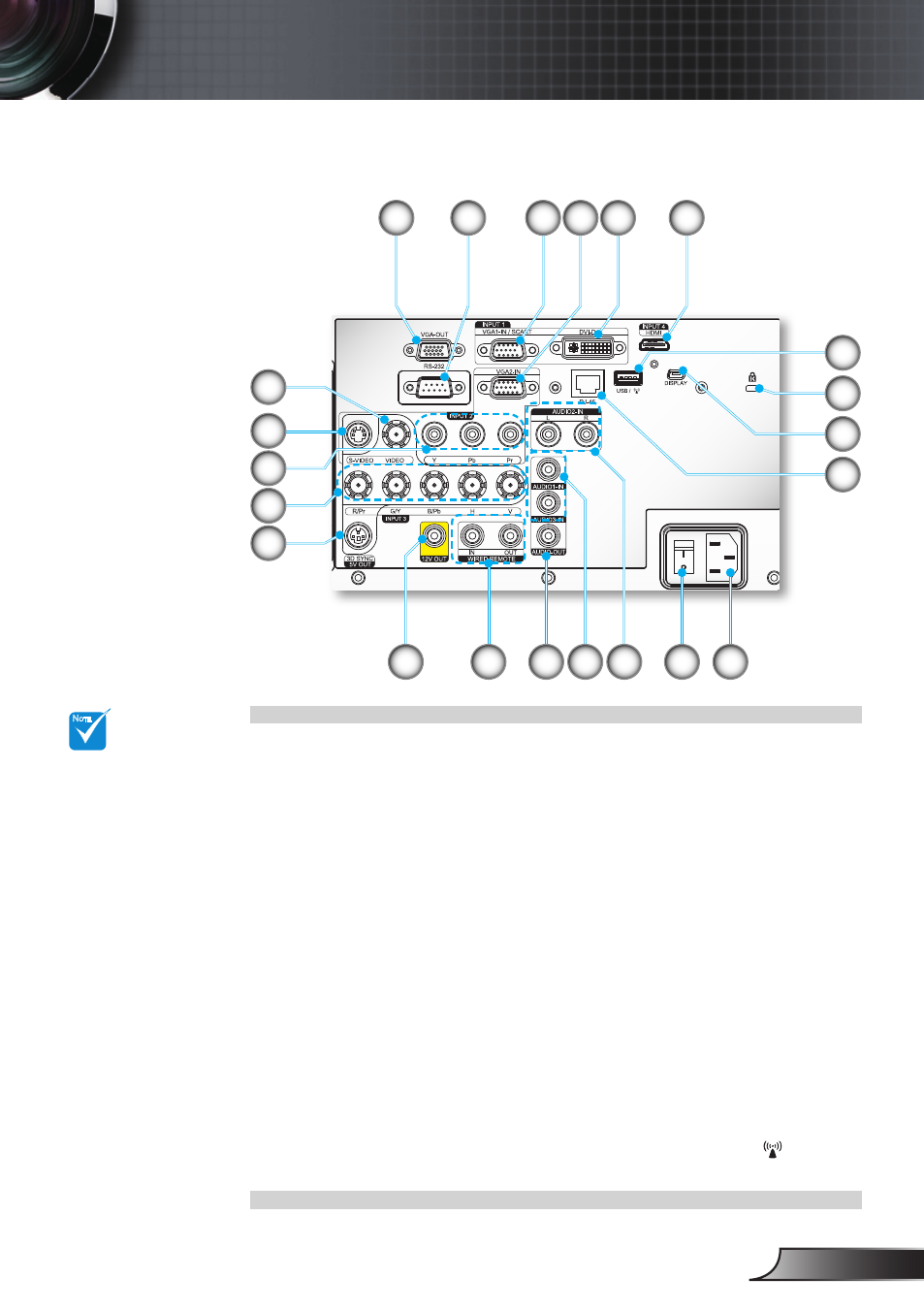

Ports de connexions
Connecteur Sortie VGA (Sortie 1.
du moniteur en boucle)
Connecteur RS-232 (Type 9 2.
broches DIN)
Connecteur Entrée VGA1-In/ 3.
SCART (Signal analogique PC/
Entrée vidéo composante/HDTV/
YPbPr)
Connecteur Entrée VGA2-In 4.
(Signal analogique PC/Entrée
vidéo composante/HDTV/YPbPr)
Connecteur DVI-D 5.
Connecteur HDMI 6.
Connecteur Entrée Vidéo com- 7.
posite
Connecteur Entrée S-Vidéo 8.
Connecteur Entrée vidéo compo- 9.
sante (YPbPr)
Connecteur Entrée BNC (YPbPr/ 10.
RGBHV)
Connecteur sortie Sync 3D (5 V) 11.
Trigger 12 V Connecteur relais 12.
(12 V, 250 mA, Mini prise 3,5
mm)
Connecteur Entrée / Sortie com- 13.
mande filaire (jack 3.5 mm)
Connecteur Sortie audio (Mini 14.
prise 3,5 mm)*
Connecteur Entrée audio (Mini 15.
prise 3,5 mm)*
Connecteur d’entrée Audio RCA 16.
Gauche/Droite*
Interrupteur marche/arrêt 17.
Prise d’alimentation 18.
Connecteur de réseautage 19.
RJ-45
Connecteur mini USB B (Pour 20.
l’affichage via USB) *
Port de verrouillage Kensing- 21.
ton™
Connecteur USB A / 22. (dongle
Wi-Fi) *
18
8
12 13 14 16
1 2 3 5 6
22
4
21
20
19
7
9
10
11
17 15
N
OTE
(*) Il n’est pas ™
pris en charge
pour le modèle
de base.
