Optoma FX5200 - Manuel (Page 10)

FR-10

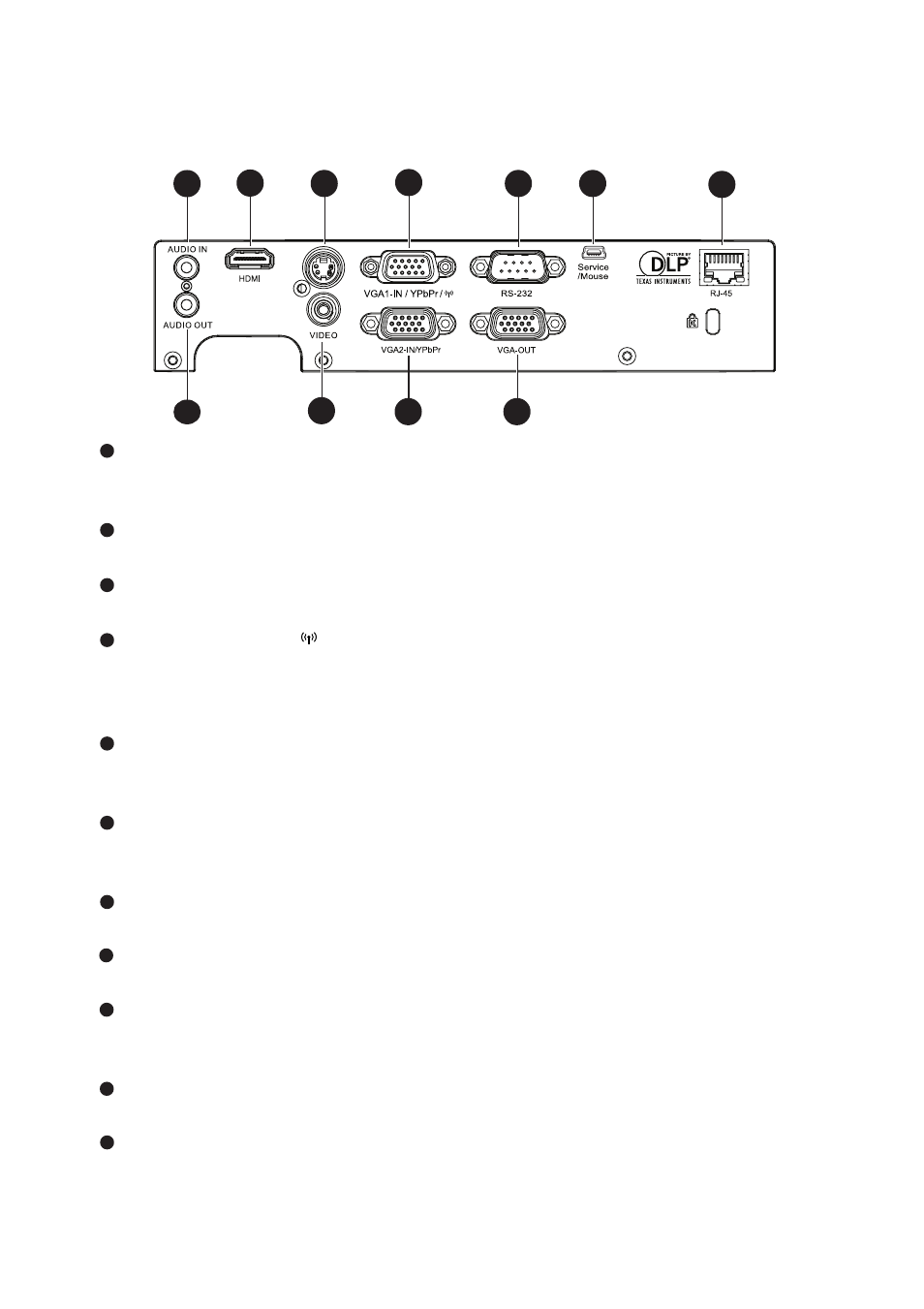

Ports de connexion
ENTRÉE AUDIO
Branchez la sortie audio d'un équipement vidéo ou d'un ordinateur sur
cette prise.
HDMI
Connectez la sortie HDMI de l'équipement vidéo sur cette prise.
S-VIDÉO
Branchez la sortie S-Vidéo de l'équipement vidéo sur cette prise.
VGA1-IN/YPbPr/
Connectez le signal d'entrée d'image (RVB analogique ou composante)
sur cette prise.
Supporte le dongle sans fil via l'alimentation interne du VGA 1.
RS-232
Lorsque vous utilisez le projecteur via un ordinateur, connectez ce port
au port RS-232C de l'ordinateur qui commande.
Service/Souris
Ce connecteur sert à la mise à jour du progiciel et prend en charge une
souris.
RJ-45
Pour affichage LAN / contrôle réseau et serveur web.
SORTIE VGA
Pour connecter un écran d'ordinateur, etc.
VGA2-IN/YPbPr
Connectez le signal d'entrée d'image (RVB analogique ou composante)
sur cette prise.
VIDÉO
Connectez la sortie vidéo composite d'un appareil vidéo sur cette prise.
SORTIE AUDIO
Pour connecter un haut-parleur ou d'autres équipements d'entrée audio.
1 2 3 5 4 6
9 8 11
7
10
1
2
3
4
5
6
7
8
9
10
11
