12
Français
Installation

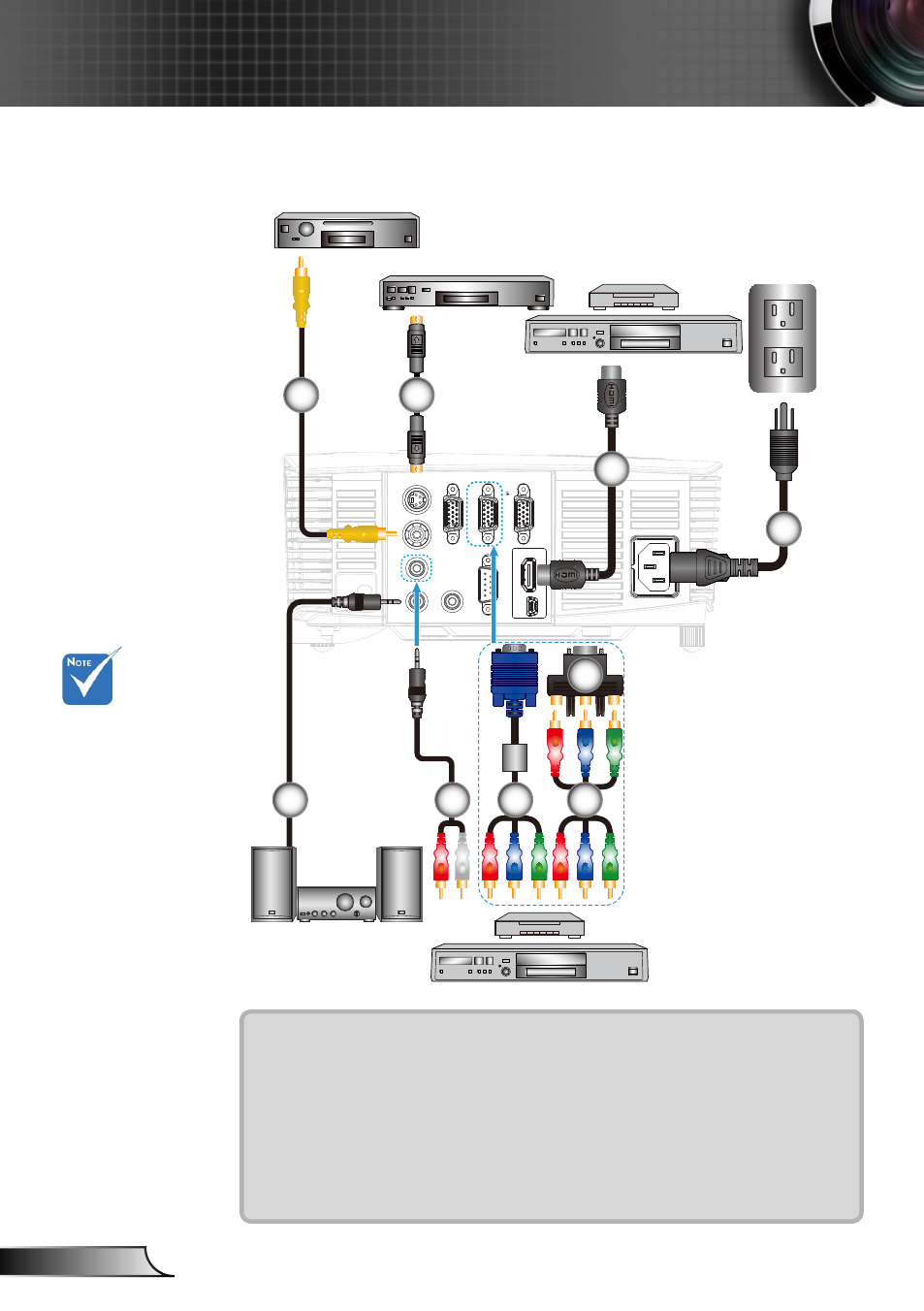

Connexion aux sources vidéo
1.................................................................................*Câble vidéo composite
2.............................................................................................. *Câble S-Vidéo
3..................................................................................................*Câble HDMI
4....................................................................................Cordon d’alimentation
5................................................................................... *Câble de sortie audio
6.................................................................................... *Câble d’entrée audio
7...........................................................................................*Câble VGA/RCA
8...................................... *Adaptateur 15 broches 3 RCA composante/HDTV
9............................................................................*Câble composante 3 RCA
USB
VGA1-IN/YPbPr/
VIDEO
VGA-OUT
VGA2-IN/YPbPr
HDMI
AUDIO1-IN AUDIO-OUT
AUDIO2-IN
S-VIDEO
RS-232C
1
7 6 5
2
3
Sortie S-Vidéo
Sortie vidéo composite
Lecteur DVD, Décodeur,
Récepteur HDTV
sortie audio
4
9
Lecteur DVD, Décodeur,
Récepteur HDTV
8
 En raison des
différences entre
les applications
pour chaque
pays, certaines
régions peuvent
avoir des
accessoires
différents.
 (*) Accessoire
optionnel
 L’interface
dépend des
spécifications du
modèle.
