FR3
entrée secteur
et fusible

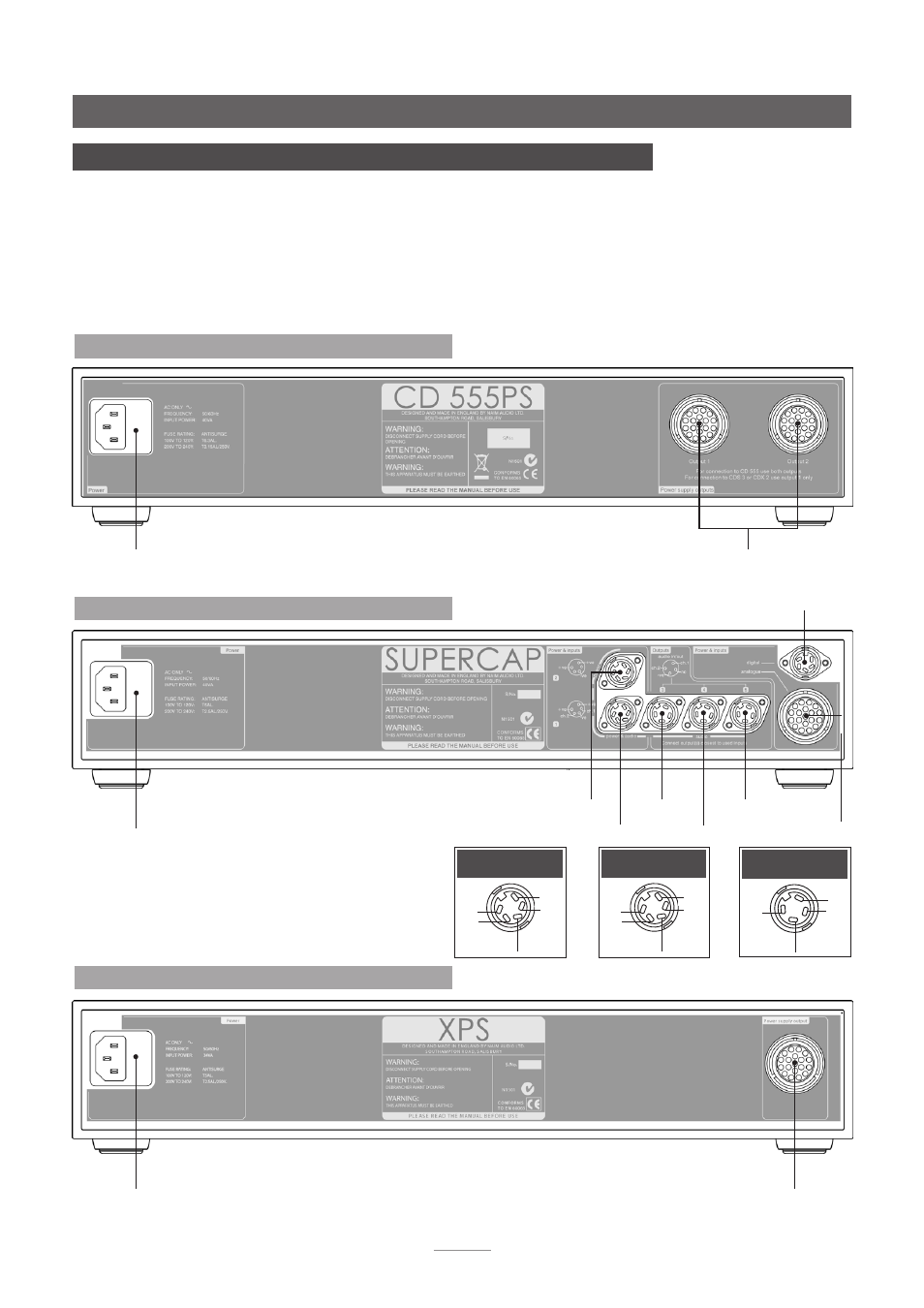

4 Installation
Les alimentations doivent être installées sur un bâti prévu à cet effet, sur le lieu de leur
installation finale, avant le branchement des câbles ou la mise sous tension. Veillez à couper
les amplificateurs de puissance et à réduire le volume du préamplificateur avant de mettre
les alimentations sous tension. Les interrupteurs se trouvent sur le panneau avant. Pour le
diagramme de connexion, consultez le manuel d’utilisation approprié à chaque produit.
Certaines alimentations sont lourdes. Soulevez ou déplacez-les avec prudence. Vérifiez que la
surface sur laquelle elles vont être placées peut supporter leur poids.
4.2 Arrière SuperCap
prise
1
prise
2
prise
4
prise
3
prise
5
NAC252,
SuperLine
ou SNAXO
uniquement
NAC 252
uniquement
+ve
-ve
+ve
ch1
ch2
Prise 1
+ve
-ve
+ve
nc
nc
Prise 2
ch2
-ve
ch1
nc
Prises 3, 4 et 5
entrée secteur et
fusible
4.3 Arrière XPS
sortie d’alimentation
multiple
Alimentations 555 PS, SuperCap et XPS
entrée secteur
et fusible
Note: Le 555 PS peut être utilisé pour alimenter les CD555, CDS3, CDX2,
HDX, DAC, NDX et NDX 5XS. Dans le cas des CDS3, CDX2, HDX, DAC,
NDX et ND5 XS, seule la Sortie 1 est utilisée.
4.1 Arrière 555 PS
Note: Le XPS peut être utilisé pour alimenter le CDS3, CDX2,
HDX, DAC, NDX et ND5 XS. Il ne peut pas être utilisé pour
alimenter le CD555.
sortie d’alimentation
multiple
