11 Connexions de système

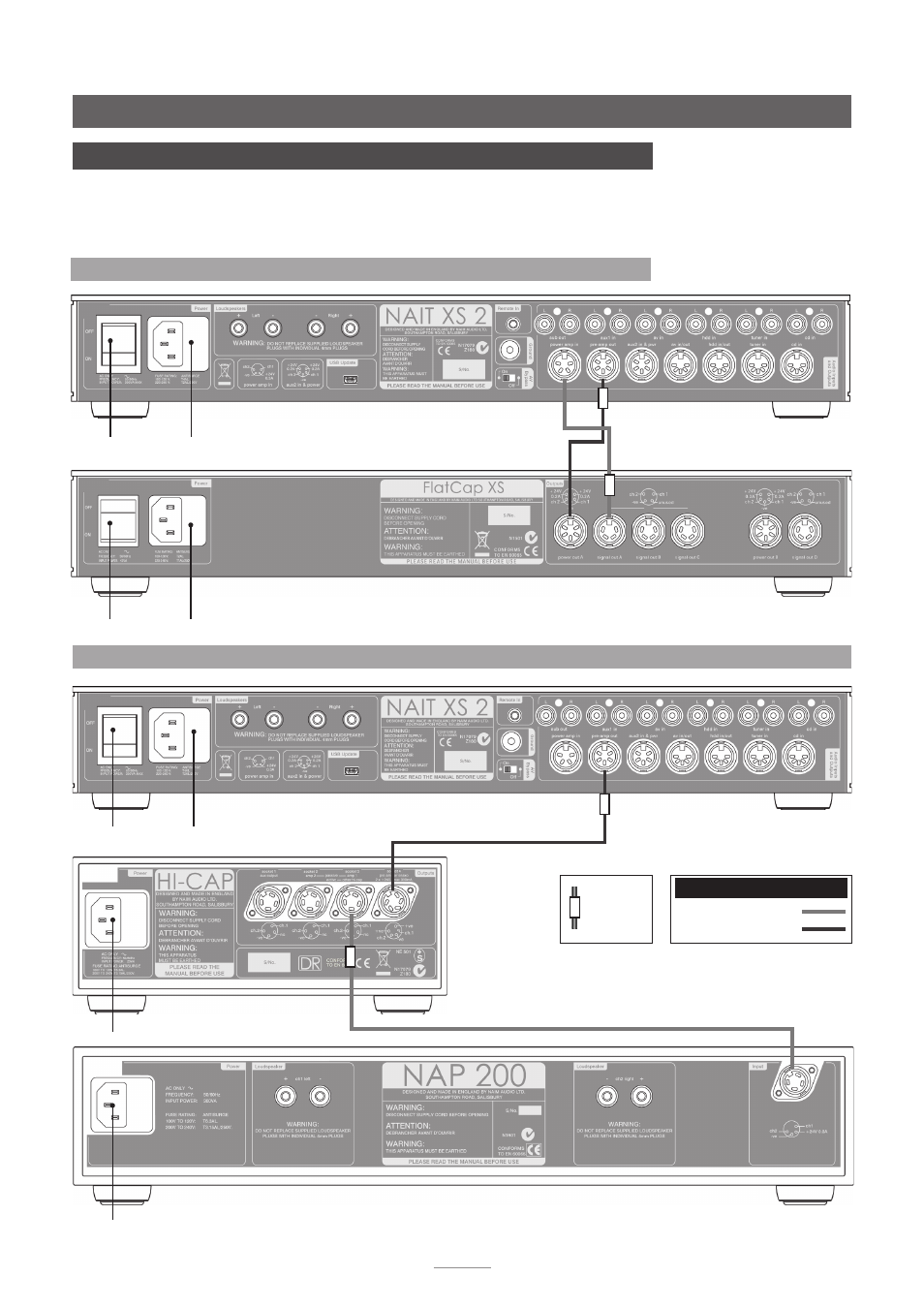

Les deux diagrammes suivants illustrent des exemples de connexions de système de
Nait XS 2. Beaucoup d’autres systèmes utilisant des alimentations externes ou des
amplificateurs de puissance supplémentaires sont possibles. Contactez votre revendeur
Naim ou votre distributeur local pour plus d’information.
11.1 NAIT XS 2 avec alimentation FlatCap XS
Note :
Le Nait XS 2 doit rester branché au
secteur à tout moment.
Entrée secteur et fusible
11.2 NAIT XS 2 avec alimentation Hi-Cap et amplificateur de puissance NAP 200
Entrée secteur et fusible
Note :
Le Nait XS 2 doit rester branché au secteur
à tout moment.
Entrée secteur
et fusible
Interrupteur
M/A
Entrée secteur
et fusible
Interrupteur
M/A
Entrée secteur et
fusible
Interrupteur
M/A
Marqueur
de
direction
de câble
DIN 4 br. à 4 br.
Câbles d’interconnexion
DIN 5 br. à 5 br. 240°
