Installation et connexion du DAC-V1
3 Installation et connexion du DAC-V1
Votre DAC-V1 doit être installé sur un bureau ou un support conçu à cet effet. Assurez-
vous qu’il est bien ventilé et qu’il n’est pas posé directement au-dessus d’un autre
appareil électronique. Il doit être installé dans son emplacement final avant la connexion
des câbles ou la mise sous tension. Le DAC-V1 n’a pas de mode veille et est conçu pour
être laissé sous tension.
La connexion du DAC-V1 au secteur et à une variété de périphériques et sources

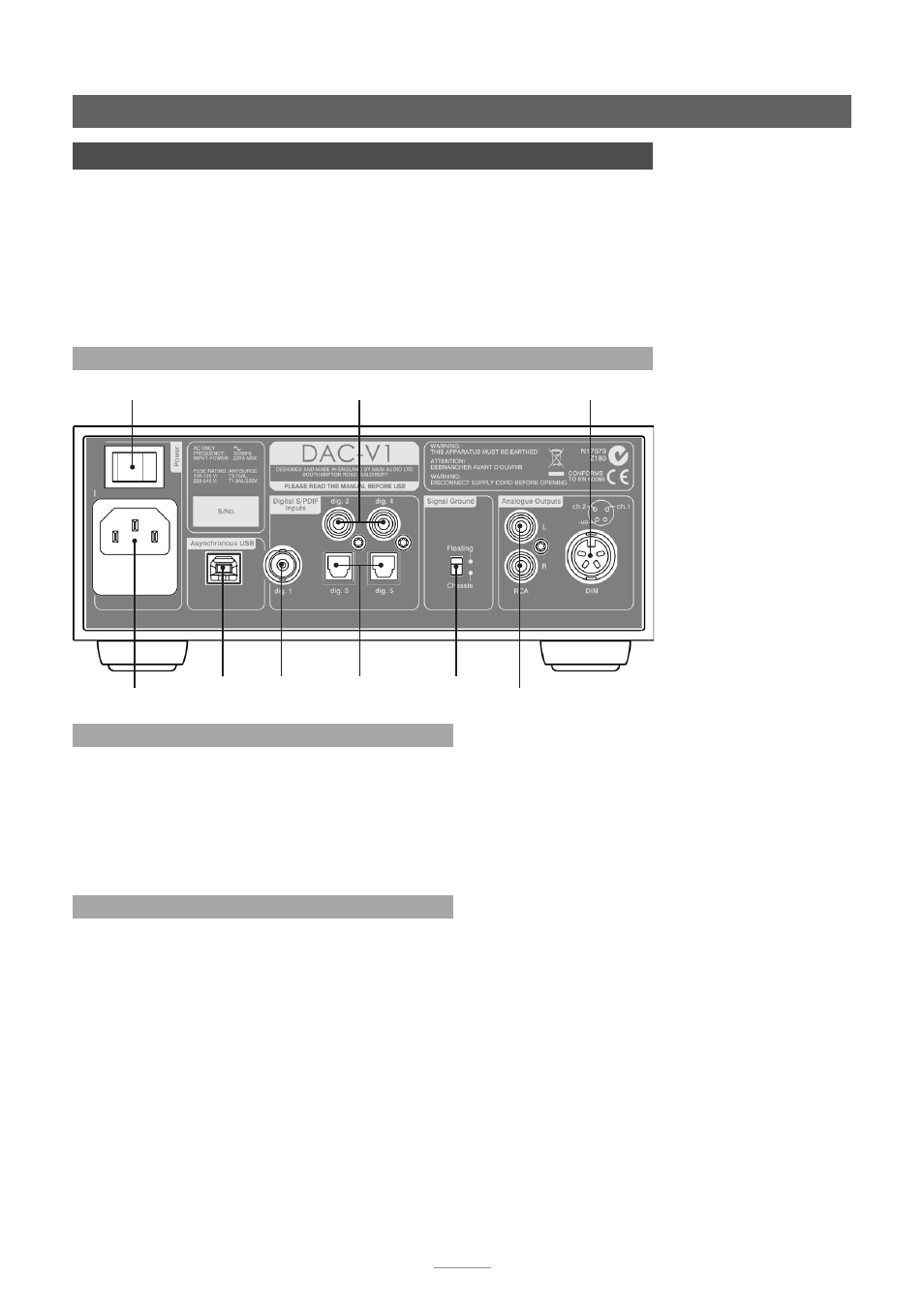

audio est décrite dans les paragraphes suivants. Le Diagramme 3.1 illustre les prises de
connexion du panneau arrière du DAC-V1.
3.1 Connexions du panneau arrière du DAC-V1
entrée et
fusible secteur
interrupteur M/A
sortie analogique
(RCA)
sortie analogique
(DIN)
entrée 1
(BNC)
entrée
USB
entrées 2 & 4
(coaxiales)
entrées 3 & 5
(optiques) commutateur
masse signal
3.2 Branchement au secteur
Vérifiez que l’alimentation secteur spécifiée sur le panneau
arrière du DAC-V1 est appropriée à votre territoire. Branchez
le DAC-V1 au
secteur en utilisant le câble fourni (ou un Naim
PowerLine) mais ne le mettez pas sous tension avant d’avoir
effectué toutes les autres connexions et, si nécessaire,
d’avoir installé l’application pilote DAC-V1 Windows OS sur
l’ordinateur connecté par USB (voir Section 2).
3.3 Entrées et sorties audio
3.3.1 Entrées de signal audio
Le DAC –V1 fournit une entrée numérique USB asynchrone
et cinq entrées numériques stéréo S/PDIF. La connexion
aux entrées s’effectue via divers types de prise :
Input Type Socket
USB Asynchrone USB USB type B
dig.1 S/PDIF numérique Coaxiale (BNC)
dig.2 S/PDIF numérique Coaxiale (RCA phono)
dig.3 S/PDIF numérique Optique (TosLink)
dig.4 S/PDIF numérique Coaxiale (RCA phono)
dig.5 S/PDIF numérique Optique (TosLink)
Utilisez toujours des câbles d’interconnexion de haute
qualité pour connecter les sources aux entrées du DAC-V1.
Pour une performance audio optimale, la connexion USB
de l’ordinateur vers le DAC-V1 doit être directe, plutôt que
via un concentrateur (« hub ») quelconque. Le câble USB
utilisé ne devrait pas dépasser 3m.
3.3.2 Sorties de signal audio
Le DAC-V1 fournit les deux types de sortie DIN et
RCA phono analogiques pour la connexion à un
amplificateur « en aval ». Si la possibilité en est offerte sur le
préamplificateur ou l’amplificateur de puissance, les prises
DIN doivent être utilisées de préférence aux prises RCA
phono. Les prises DIN et RCA phono ne doivent pas être
connectées ou utilisées simultanément.
Utilisez toujours des câbles d’interconnexion de haute
qualité pour connecter les sorties du DAC-V1.
3.3.3 Sortie Casque
Le DAC-V1 est équipé d’une prise casque stéréo 6,3mm
sur son panneau avant. L’insertion d’une fiche de casque
mettra en sourdine les sorties de signal du DAC-V1. Le
retrait de la fiche de casque restaurera les sorties de signal.
