F8
CD5 XS
10 CD5 XS Introduction et Installation
Le lecteur de CD Naim CD5 XS peut fonctionner avec son alimentation intégrée ou pour des perfor-
mances supérieures, avec une alimentation externe Naim Flatcap ou Hi-Cap. Le schéma de branche-
ment de l’alimentation est illustré en figure 14.2. Les commandes et le fonctionnement du lecteur de
CD sont décrits aux Sections 16, 17 et 18.
Le lecteur CD5 XS doit être installé sur un support de matériel dédié, prévu pour une telle utilisation.
Eviter de placer le lecteur directement sur un autre appareil Naim Audio. Veiller à installer le lecteur
bien de niveau.
Le CD5 XS est équipé à la fois d’une sortie analogique et d’une sortie numérique S/PDIF, sélectionnable
à l’aide d’un interrupteur sur le panneau arrière.
Une vis de transport située en-dessous du boîtier du CD5 XS doit être retirée avant d’utiliser l’appareil,
et doit être remise en place en cas de déplacement ou d’emballage du lecteur pour expédition. La vis
de transport ne doit être utilisée sur aucun autre appareil Naim. Il ne faut pas retourner le lecteur pour
enlever la vis de transport, ni à aucun moment lorsque la vis est retirée.
Le lecteur (et son alimentation le cas échéant) doivent être installés dans leurs positions définitives
avant de brancher les câbles et de les mettre sous tension. Vérifier que les amplificateurs de puis-
sance sont éteints et que le volume du préamplificateur est diminué avant d’allumer le lecteur (ou
l’alimentation externe). Le bouton de marche/arrêt du lecteur est situé sur la face arrière du boîtier. Le
bouton de marche/arrêt de l’alimentation Flatcap, est situé sur sa face arrière. Le bouton marche/arrêt
de l’alimentation Hi-Cap est situé en façade.

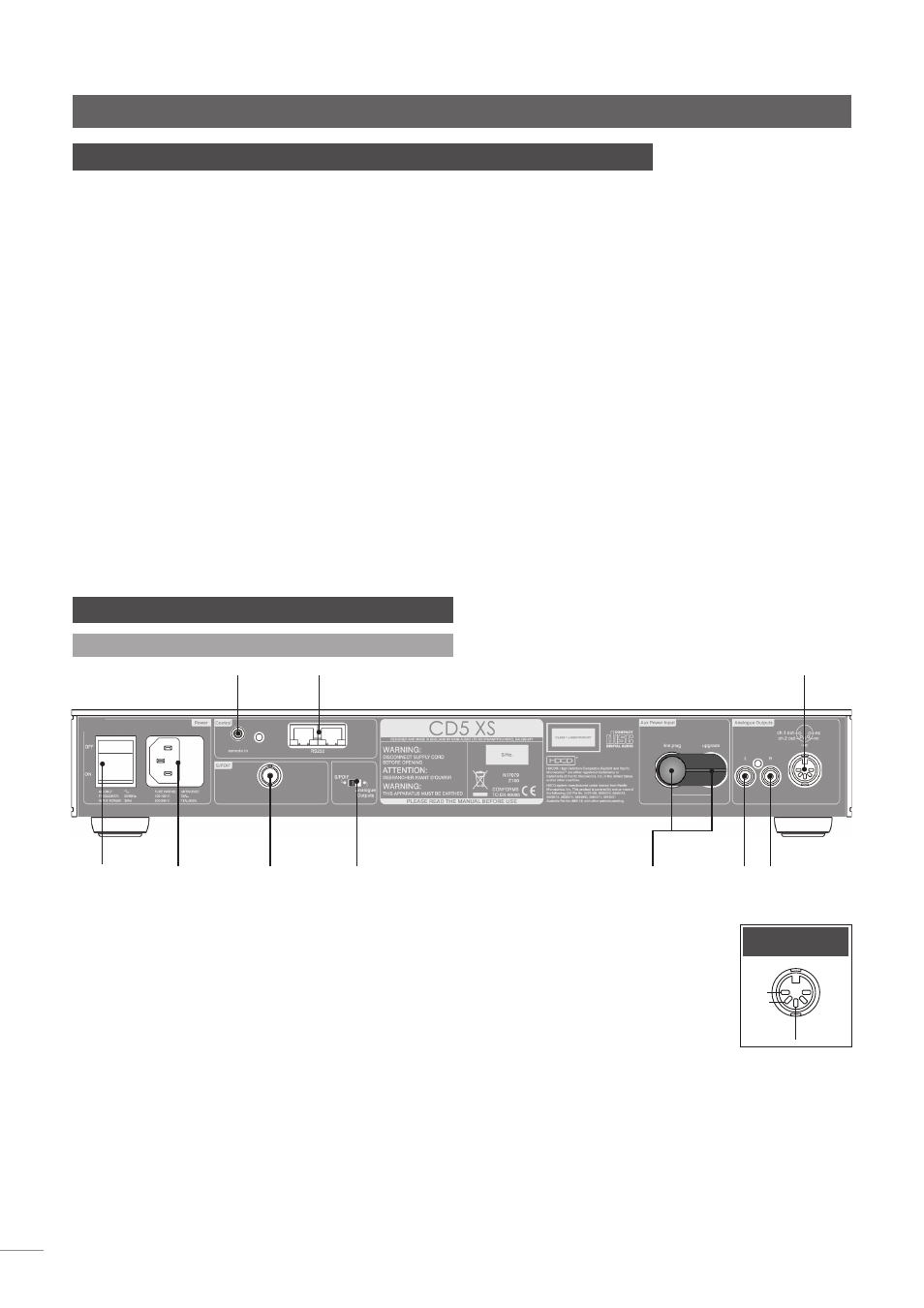

11 Branchements CD5 XS
11.1 Face arrière
Note : Les prises de sorties RCA et DIN ne doivent pas être
connectées en même temps.
Note : L’entrée télécommande (remote in) est destinée à
accepter les signaux de contrôle externe pour applications multi-
room. Contactez votre revendeur ou Naim Audio directement
pour de plus amples informations.
Note : L’interface RS232 en option peut fournir un contrôle
externe de l’appareil pour des installations personnalisées.
Contactez votre revendeur ou Naim Audio directement pour de
plus amples informations.
Entrée secteur
et fusible
Interrupteur
M/A
Entrée mise à niveau
alimentation (cavalier
en place)
Sortie DIN
Sortie
RCA G
Sortie
RCA D
ch 1
nég
ch 2
Sortie DIN
CD5 XS
Interface RS232 Entrée télécommande
Sortie
numérique
S/PDIF
Interrupteur pour option
numérique/analogique
