Installation et connexion
2.2 Branchement à l’alimentation secteur
Branchez l’UnitiLite à une prise d’alimentation secteur en
utilisant soit le câble secteur fourni soit un câble Naim
Power-Line.
2.3 Branchement de l’antenne DAB/FM
Si votre UnitiLite est équipé du module tuner FM/DAB
optionnel, il nécessitera un fort signal radio sans interfé-
rence pour reproduire un son FM et DAB haute qualité. La
prise d’antenne FM/DAB située sur le panneau arrière de
l’UnitiLite devra être raccordée à une antenne adaptée
au moyen d’un câble coaxial 75 Ohm à faibles pertes.
L’antenne doit être montée à l’écart de gros obstacles et
le plus haut possible, idéalement sur un toit.
Note : Votre revendeur local devrait pouvoir vous conseiller
sur le choix d’une antenne appropriée et d’un installateur.
2.4 Connexions de signaux audio
2.4.1 Entrées de signal audio
L’UnitiLite fournit troi entrées analogiques stéréo et cinq
entrées numériques S/PDIF, y compris une prise d’entrée
mixte analogique/numérique. Le branchement aux
entrées se fait grâce à divers types de prises. Dans le
tableau suivant est dressée une liste des entrées et de leur
type de prise :
Entrée Type Prise
an.1 analogique RCA phono
an.2 analogique RCA phono
façade analogique jack 3,5mm
numérique jack 3,5mm mini-TosLink
dig.1 numérique coaxiale (phono)
dig.2 numérique optique (TosLink)
dig.3 numérique coaxiale (phono)
dig.4 numérique optique (TosLink)
Note : La prise jack analogique/numérique de la façade
accepte à la fois les connecteurs analogiques 3,5mm
conventionnels et les connecteurs numériques optiques
mini-TosLink. Elle identifiera automatiquement le type de
connecteur inséré et traitera le signal de façon appro-
priée.
Utilisez toujours des câbles d’interconnexion de haute qua-
lité pour connecter les sources aux entrées de l’UnitiLite.
2. Installation et connexion de l’UnitiLite
L’UnitiLite doit être installé sur un support prévu à cet effet. Ne le posez pas directement
sur le dessus d’un autre appareil et assurez-vous qu’il est bien ventilé. Veillez à ce qu’il
soit bien de niveau. Il doit être installé dans son emplacement final avant le branchement
des câbles ou la mise sous tension. L’UnitiLite n’a pas de mode veille et est conçu pour
être laissé sous tension.
Le branchement de l’UnitiLite à l’alimentation secteur et à une variété de périphériques
et sources audio est décrit dans les paragraphes suivants. Le diagramme 2.1 illustre les
prises de branchement du panneau arrière de l’UnitiLite.

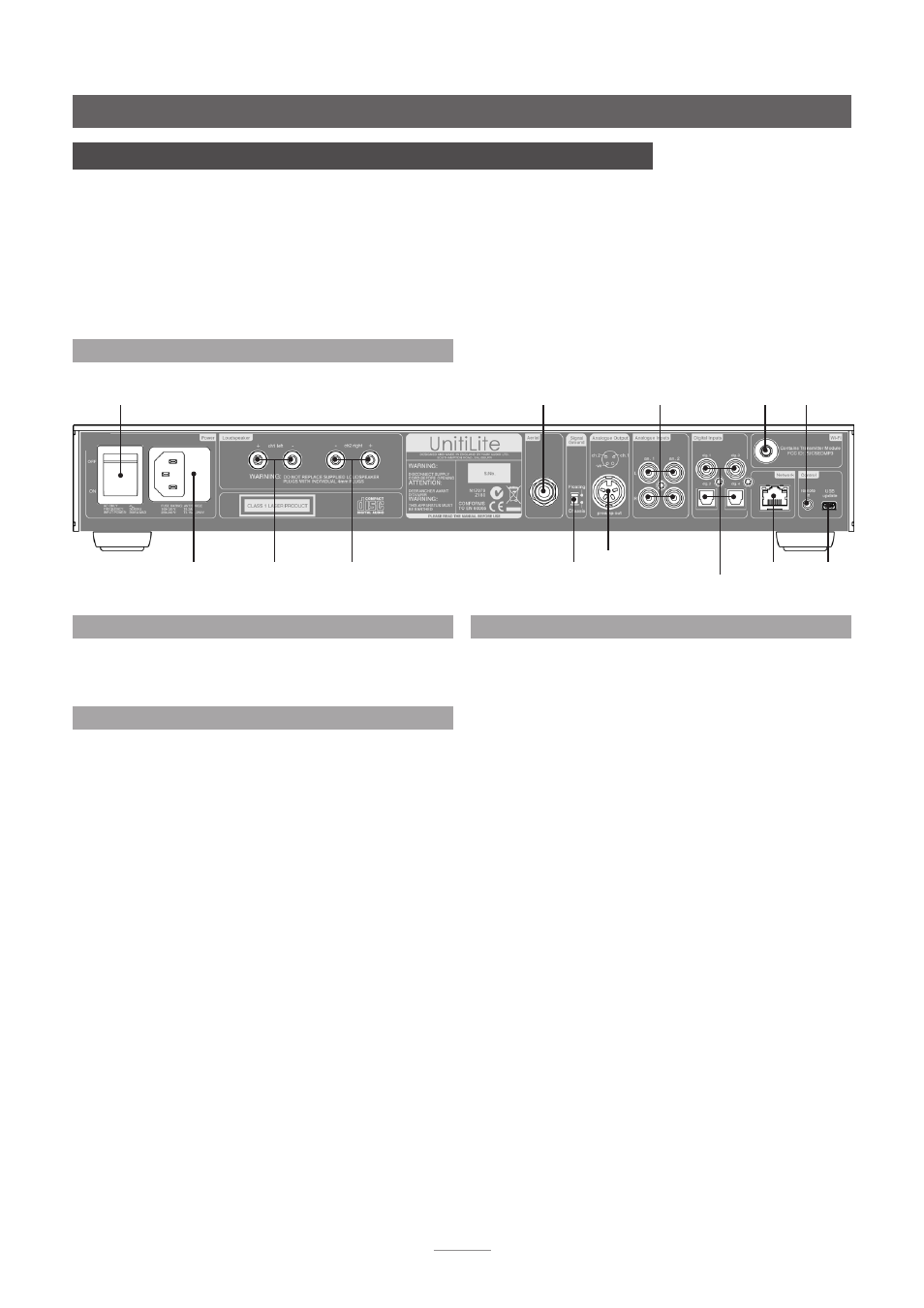

2.1 Le panneau arrière de l’UnitiLite
Entrée secteur
et fusible
Interrupteur
M/A
Prise d’antenne
réseau sans fil
(WiFi)
Prise d’antenne FM/
DAB (en option)
Entrées
analogiques
Entrée
télécom-
mande
Commutateur
masse signal
Prise
réseau
Mini-USB
interface
de mise
à niveau
Enceinte
gauche
Enceinte
droite Entrées
numériques
Sortie
préamplificateur
